申请日2015.09.29
公开(公告)日2015.12.02
IPC分类号C02F9/14
摘要
本发明涉及一种生活污水循环处理再利用装置，包括左支撑柱，左支撑柱上部左侧设置有进水腔，进水腔右侧设置有第一过滤板，进水腔左侧下部连接有出料管，第一过滤板右侧设置有进水管，进水管右侧连接有搅拌腔，搅拌腔右侧设置有第二过滤板，第二过滤板右侧设置有上净化腔，上净化腔下部设置有第三过滤板，第三过滤板下部设置有下净化腔，下净化腔下部设置有第四过滤板，第四过滤板下部设置有第一过滤腔。该发明装置能有效地实现生活污水的循环使用，方便针对污水进行净化处理，改善了污水处理效果，使用方便，方便更好地节约用水，使用效率高。

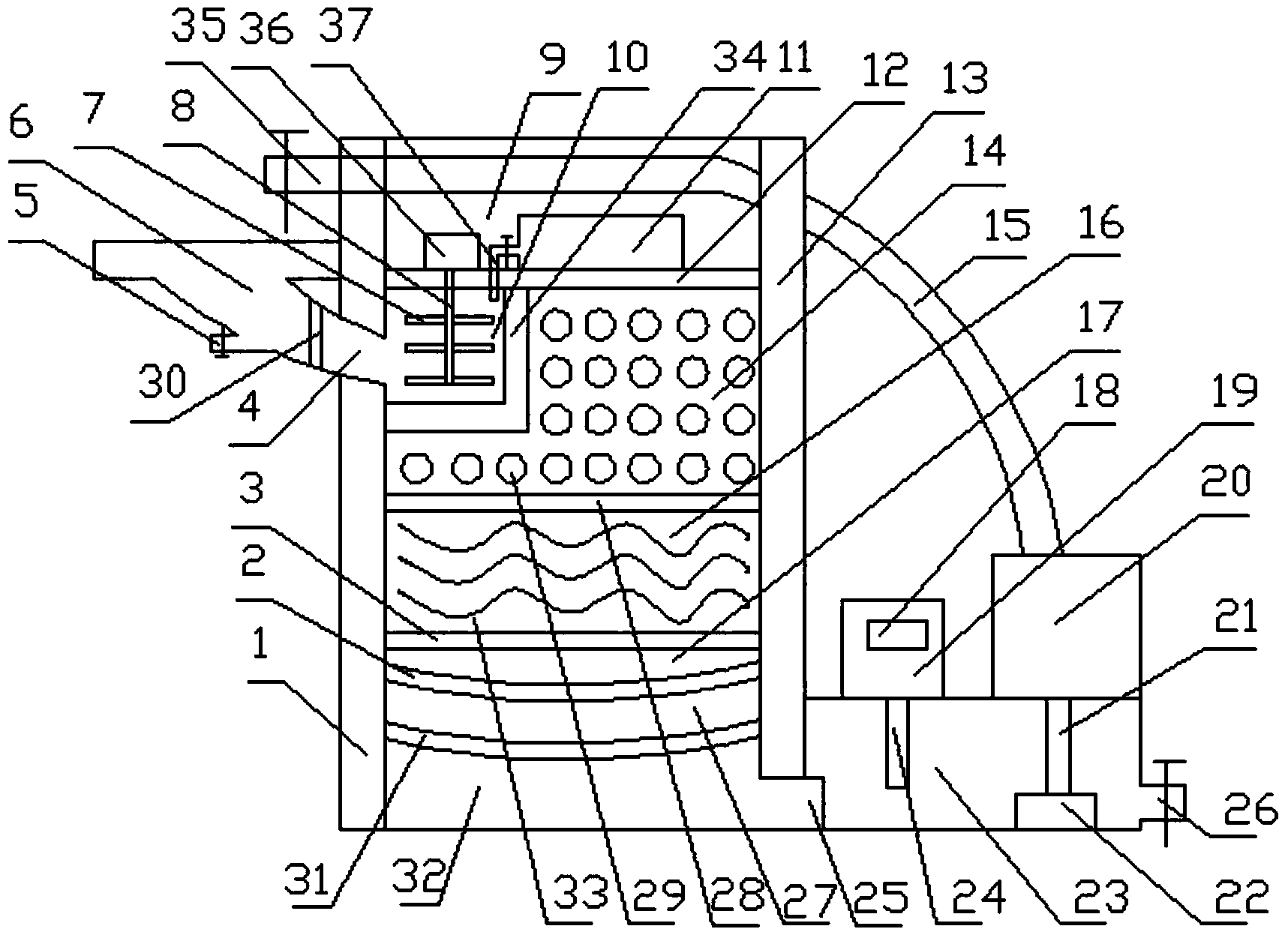

摘要附图
权利要求书
1.一种生活污水循环处理再利用装置，包括左支撑柱，其特征在于：所述左支撑 柱上部左侧设置有进水腔，所述进水腔右侧设置有第一过滤板，所述进水腔左侧下部连 接有出料管，所述第一过滤板右侧设置有进水管，所述进水管右侧连接有搅拌腔，所述 搅拌腔右侧设置有第二过滤板，所述第二过滤板右侧设置有上净化腔，所述上净化腔下 部设置有第三过滤板，所述第三过滤板下部设置有下净化腔，所述下净化腔下部设置有 第四过滤板，所述第四过滤板下部设置有第一过滤腔，所述第一过滤腔下部设置有第一 过滤膜，所述第一过滤膜下部设置有第二过滤腔，所述第二过滤腔下部设置有第二过滤 膜，所述第二过滤膜下部设置有供水腔，所述供水腔右侧连接有供水管，所述供水管右 侧设置有出水腔，所述出水腔右侧连接有下出水管;所述上净化腔右侧设置有右支撑柱， 所述上净化腔上部设置有支撑板，所述支撑板上部设置有设备腔，所述支撑板上部左侧 设置有电机，所述电机下部连接有电机轴，所述电机轴左右两侧均设置有多个搅拌叶片， 所述电机右侧设置有供液腔，所述供液腔左侧连接有供液管;所述出水腔上部右侧设置 有抽水机，所述抽水机下部连接有抽水管，所述抽水管下部连接有过滤器，所述抽水机 上部连接有回水管，所述回水管左侧连接有上出水管;所述出水腔上部左侧设置有水质 检测仪，所述水质检测仪下部连接有探针，所述水质检测仪上部设置有显示屏。
2.根据权利要求1所述的一种生活污水循环处理再利用装置，其特征在于：所述 上净化腔内部设置有多个活性炭。
3.根据权利要求1所述的一种生活污水循环处理再利用装置，其特征在于：所述 下净化腔内部设置有多个微生物。
说明书
一种生活污水循环处理再利用装置
技术领域
本发明属于生活污水处理技术领域，具体涉及一种生活污水循环处理再利用装置。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一。随着人们生活水平的提高， 生活污水排放越来越严重。因此，需要对生活污水进行处理再利用，不仅是开源节水的 一条途径，而且对生态环境的改善、水污染的控制等方面也具有重大意义，特别是不含 冲厕排水的生活污水水质较好，有机物含量较髙，而城市中许多用途的用水，如冷却用 水、冲洗用水、建筑用水、灌溉用水等对水质要求不高，使生活污水处理再利用的可行 性非常高。
发明内容
本发明的目的在于提供一种生活污水循环处理再利用装置，以便更好地针对生活污 水进行处理，并方便实现循环利用水，改善了水的循环利用效果，节约了资源。
为了实现上述目的，本发明的技术方案如下。
一种生活污水循环处理再利用装置，包括左支撑柱，左支撑柱上部左侧设置有进水 腔，进水腔右侧设置有第一过滤板，进水腔左侧下部连接有出料管，第一过滤板右侧设 置有进水管，进水管右侧连接有搅拌腔，搅拌腔右侧设置有第二过滤板，第二过滤板右 侧设置有上净化腔，上净化腔下部设置有第三过滤板，第三过滤板下部设置有下净化腔， 下净化腔下部设置有第四过滤板，第四过滤板下部设置有第一过滤腔，第一过滤腔下部 设置有第一过滤膜，第一过滤膜下部设置有第二过滤腔，第二过滤腔下部设置有第二过 滤膜，第二过滤膜下部设置有供水腔，供水腔右侧连接有供水管，供水管右侧设置有出 水腔，出水腔右侧连接有下出水管;上净化腔右侧设置有右支撑柱，上净化腔上部设置 有支撑板，支撑板上部设置有设备腔，支撑板上部左侧设置有电机，电机下部连接有电 机轴，电机轴左右两侧均设置有多个搅拌叶片，电机右侧设置有供液腔，供液腔左侧连 接有供液管;出水腔上部右侧设置有抽水机，抽水机下部连接有抽水管，抽水管下部连 接有过滤器，抽水机上部连接有回水管，回水管左侧连接有上出水管;出水腔上部左侧 设置有水质检测仪，水质检测仪下部连接有探针，水质检测仪上部设置有显示屏。
进一步地，上净化腔内部设置有多个活性炭。
进一步地，下净化腔内部设置有多个微生物。
该装置工作时，将生活污水倒入进水腔，利用第一过滤板对污水进行过滤，将污水 中的杂质挡在第一过滤板左侧，过滤后的污水从进水管进入搅拌腔。打开出料管上的阀 门开关，杂质从出料管排出，避免杂质太多造成堵塞。打开供液管上的阀门开关，供液 腔内储存的污水处理剂从供液管进入搅拌腔。在电机的作用下，电机轴带动搅拌叶片转 动，对污水和污水处理剂进行搅拌，使处理剂的作用能更好地发挥，使水质得到改善。 利用第二过滤板对污水进行过滤处理，过滤后的污水进入上净化腔。在活性炭的作用下， 污水中的氮、磷等物质被去除。污水经过第三过滤板的过滤后进入下净化腔，利用微生 物将污水中的有机物分解。污水经过第四过滤板的过滤后进入第一过滤腔，利用第一过 滤膜和第二过滤膜对污水进行过滤，以膜孔把水滤过，将水中杂质截留。供水腔内的污 水从供水管进入出水腔，利用水质检测仪检测水质，得出的结果利用显示屏进行显示。 当水质符合要求时，打开下出水管上的阀门开关，水从下出水管流出进行使用。当水质 不符合要求时，在抽水机的作用下，出水腔内的水经过过滤器过滤后被抽入抽水管。打 开上出水管上的阀门开关，水从回水管进入上出水管后流出，重新进入进水腔内进行处 理，使污水得到循环处理。
该发明的有益效果在于：该发明装置能有效地实现生活污水的循环使用，方便针对 污水进行净化处理，改善了污水处理效果，方便更好地节约用水，提高使用效率。
