申请日2015.09.30
公开(公告)日2017.04.05
IPC分类号C02F1/00; B01F7/18; C02F103/28
摘要
本发明公开了一种污水净化自动加药控制系统及控制方法，包括集水池和反应池，在集水池和反应池之间设有抽水泵及抽水管，还包括有搅拌桶、搅拌块、搅拌杆和电动机，搅拌块与搅拌杆连接，搅拌杆与电动机连接，在搅拌桶底部还设有出水管，在出水管上设有电动阀门，所述电动阀门通过控制器与抽水泵连接。本发明具有结构简单，操作方便，效果明显的优点，在将集水池内的污水抽往反应池内时，能够自动的加入净化剂，提高污水净化处理效率。

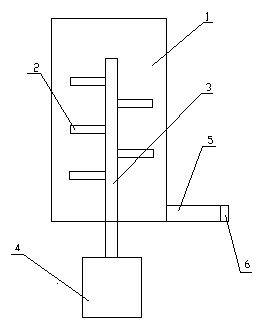

摘要附图
权利要求书
1.一种污水净化自动加药控制系统，包括集水池和反应池，在集水池和反应池之间设有抽水泵及抽水管，其特征在于：还包括有搅拌桶、搅拌块、搅拌杆和电动机，搅拌块与搅拌杆连接，搅拌杆与电动机连接，在搅拌桶底部还设有出水管，在出水管上设有电动阀门，所述电动阀门通过控制器与抽水泵连接。
2.根据权利要求1所述的污水净化自动加药控制系统，其特征在于：所述电动机设置在搅拌桶的下方。
3.根据权利要求1所述的污水净化自动加药控制系统，其特征在于：所述电动机与控制器连接。
说明书
污水净化自动加药控制系统及控制方法
技术领域
本发明涉及一种污水净化自动加药控制系统及控制方法，属于造纸污水处理技术领域。
背景技术
目前我国造纸工业废水排放量及COD排放量均居我国各类工业排放量的首位。随着科技的不断进展，制浆造纸废水处理和资源化技术日新月异。因此，人们一直在寻找有效、合理处理制浆造纸废水的方法，并尽可能多的对处理后的废水和废水中所含的有用物质进行资源化利用。申请人针对此研究了一种污水回收利用节能减排系统及方法，但经实际发现，在净化处理时需要人工加入净化剂，该种方式存在工作效率低下，费时费工等问题。
发明内容
本发明要解决的技术问题是：提供一种污水净化自动加药控制系统及控制方法，在将集水池内的污水抽往反应池内时，能够自动的加入净化剂，可提高污水净化处理效率，具有结构简单，操作方便，效果明显的优点，可以克服现有技术的不足。
本发明的技术方案：一种污水净化自动加药控制系统，包括集水池和反应池，在集水池和反应池之间设有抽水泵及抽水管，还包括有搅拌桶、搅拌块、搅拌杆和电动机，搅拌块与搅拌杆连接，搅拌杆与电动机连接，在搅拌桶底部还设有出水管，在出水管上设有电动阀门，所述电动阀门通过控制器与抽水泵连接。
所述电动机设置在搅拌桶的下方。
所述电动机与控制器连接。
本发明的有益效果是：与现有技术相比，本发明在集水池与反应池之间设置由搅拌桶、搅拌块、搅拌块和电动机构成的搅拌装置，这样净化剂可在搅拌桶内得到充分均匀的搅拌，并通过搅拌桶底部的出水管流出，电动阀门通过控制器与抽水泵连接，这样当抽水泵开始工作时，控制控制电动阀门打开放出搅拌好的净化剂，使净化剂与从集水池内流出的污水充分混合进行净化反应。本发明具有结构简单，操作方便，效果明显的优点，可有效提高污水净化处理效率。
