申请日2015.10.27
公开(公告)日2016.04.06
IPC分类号C02F11/12; C02F11/14
摘要
本实用新型属于污泥脱水机辅助设备领域，尤其涉及一种叠螺式污泥脱水机用进泥装置。包括搅拌箱以及与搅拌箱连通的进泥管，所述进泥管设置在搅拌箱的下方，所述搅拌箱的箱体内设置有分泥盘，所述分泥盘设置在进泥管的管口的上方，所述搅拌箱内还设置有框式搅拌架，所述框式搅拌架转动设置在搅拌箱内。与现有技术相比，本实用新型的优点和积极效果在于,本实用新型通过在传统的搅拌箱内加设分泥盘以及改变传统的进泥方式，从而有效的使污泥和絮凝剂在进入搅拌箱后，进行发散，使其在搅拌箱内进行充分均匀的混合，提高了絮凝剂的利用效率，减少絮凝剂的投放量，从而增强污泥的絮凝效果，进而提高整个叠螺式污泥脱水机的效果。

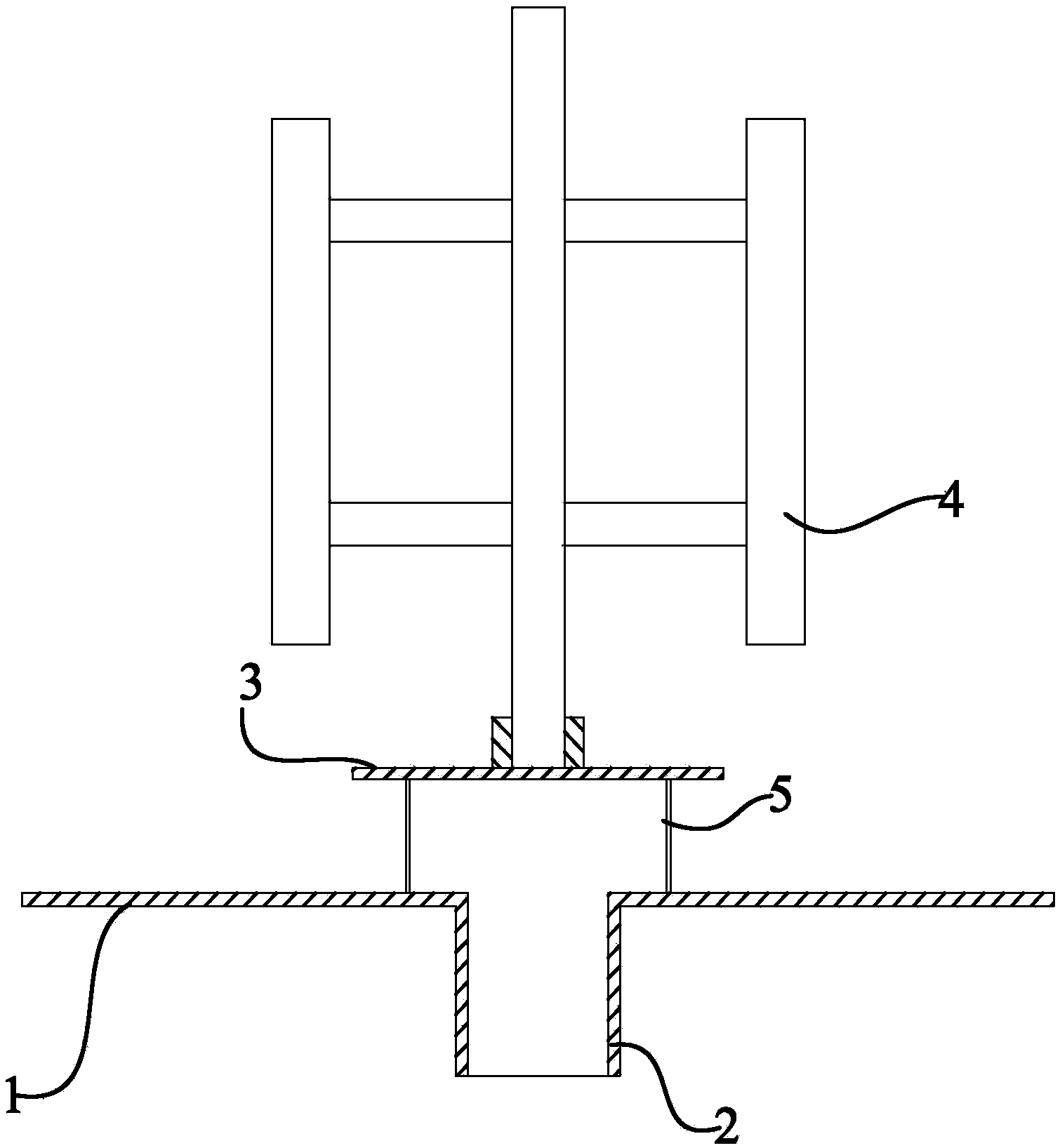

摘要附图
权利要求书
1.一种叠螺式污泥脱水机用进泥装置，包括搅拌箱以及与搅拌箱连通的进泥管，其特征在于,所述进泥管设置在搅拌箱的下方，所述搅拌箱的箱体内设置有分泥盘，所述分泥盘设置在进泥管的管口的上方，所述搅拌箱内还设置有框式搅拌架，所述框式搅拌架转动设置在搅拌箱内。
2.根据权利要求1所述的叠螺式污泥脱水机用进泥装置，其特征在于,所述分泥盘呈圆盘状设置在进泥管的管口的上方。
3.根据权利要求2所述的叠螺式污泥脱水机用进泥装置，其特征在于,所述分泥盘通过支撑架设置在进泥管的管口的上方。
4.根据权利要求3所述的叠螺式污泥脱水机用进泥装置，其特征在于,所述分泥盘的直径大于进泥管的管口直径。
5.根据权利要求4所述的叠螺式污泥脱水机用进泥装置，其特征在于,所述分泥盘、支撑架以及进泥管的材质均为不锈钢材质。
说明书
叠螺式污泥脱水机用进泥装置
技术领域
本实用新型属于污泥脱水机辅助设备领域，涉及叠螺式污泥脱水机，尤其涉及一种叠螺式污泥脱水机用进泥装置。
背景技术
随着科技的进步，生活水平的提高，人们的环保意识也越来越重，工业废物也从传统的随意排放转变为现在的去毒处理，在工业生产中，污水处理是主要的环保问题之一。一般情况下，通过工业废水处理站处理，但废水处理过程中会产生污泥，而未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁。因此，需要对污泥做进一步的处理，而工业污泥的最基本处理便是脱水。
目前，污泥脱水主要采用污泥脱水机来完成，现有市场上的污泥脱水机主要分为：
1、板框式污泥脱水机：在密闭的状态下，经过高压泵打入的污泥经过板框的挤压，使污泥内的水通过滤布排出，达到脱水目的。
2、带式污泥脱水机：由上下两条张紧的滤带夹带着污泥层，从一连串有规律排列的辊压筒中呈S形经过，依靠滤带本身的张力形成对污泥层的压榨和剪切力，把污泥层中的毛细水挤压出来，从而实现污泥脱水。
3、离心式污泥脱水机：由转载和带空心转轴的螺旋输送器组成，污泥由空心转轴送入转筒，在高速旋转产生的离心力下，产即被甩入转鼓腔内。由于比重不一样，形成固液分离。污泥在螺旋输送器的推动下，被输送到转鼓的锥端由出口连续排出;液环层的液体则由堰口连续“溢流”排至转鼓外靠重力排出。
4、叠氏污泥脱水机：由固定环，游动环相互层叠加，螺旋轴贯穿其中形成的过滤主体。通过重力浓缩以及污泥在推进过程中受到背压板形成的内压作用实现充分脱水，滤液从固定环和活动环所形成的滤缝排出，泥饼从脱水部的末 端排出。
由于叠螺式污泥脱水机易分离，不堵塞的特点，目前已广泛应用在市政污水处理及工业废水处理、石油化工、医药、纺织、冶金、食品饮料、、矿山等众多领域。
随着各种新材料与控制技术的发展，国内一些公司也在传统叠螺式污泥脱水机的基础上进行了一些创新、改进，如针对螺旋轴的改进、无磨损结构、行业专用机型等。
然而，上述的改进多是针对叠螺式污泥脱水机的脱水段或压缩段的改进，而忽略了其在进泥过程中的改动，目前，广泛使用的叠螺式污泥脱水机的搅拌箱，只是单纯的具有搅拌架，很容易出现絮凝剂和污泥混合不均匀的现象，而絮凝剂和污泥混合不均匀(搅拌时间短，在搅拌过程中，要不停的向脱水机内输送)，就会影响污泥的絮凝效果，降低絮凝剂的使用效率，从而影响叠螺式污泥脱水机的使用效果，降低工作效率。
实用新型内容
本实用新型针对上述的叠螺式污泥脱水机的脱水效果不佳等技术问题，提出一种设计合理、结构简单、成本低廉且能够提高现有叠螺式污泥脱水机脱水效果的叠螺式污泥脱水机用进泥装置。
为了达到上述目的，本实用新型采用的技术方案为,本实用新型提供一种叠螺式污泥脱水机用进泥装置，包括搅拌箱以及与搅拌箱连通的进泥管，所述进泥管设置在搅拌箱的下方，所述搅拌箱的箱体内设置有分泥盘，所述分泥盘设置在进泥管的管口的上方，所述搅拌箱内还设置有框式搅拌架，所述框式搅拌架转动设置在搅拌箱内。
作为优选，所述分泥盘呈圆盘状设置在进泥管的管口的上方。
作为优选，所述分泥盘通过支撑架设置在进泥管的管口的上方。
作为优选，所述分泥盘的直径大于进泥管的管口直径。
作为优选，所述分泥盘、支撑架以及进泥管的材质均为不锈钢材质。
与现有技术相比，本实用新型的优点和积极效果在于,
1、本实用新型通过在传统的搅拌箱内加设分泥盘以及改变传统的进泥方式，从而有效的使污泥和絮凝剂在进入搅拌箱后，进行发散，使其在搅拌箱内进行充分均匀的混合，提高了絮凝剂的利用效率，减少絮凝剂的投放量，从而增强污泥的絮凝效果，进而提高整个叠螺式污泥脱水机的效果。
