申请日2015.10.27
公开(公告)日2016.04.27
IPC分类号F04D13/06; F04D29/22; F04D7/04
摘要
本实用新型公开了一种农用污水抽水电泵，包括泵体和电机，所述泵体内设置有叶轮，所述泵体底部设置有进水口，所述叶轮包括底盘和固定设置在底盘下表面上的若干叶片，所述底盘中心设置有垂直向下的安装管，所述叶轮通过所述安装管与所述电机输出端连接。本实用新型的优点在于：本实用新型是一种专门针对农家肥等作业而设计的抽水电泵，有效解决了污水污物排出不便的问题，取代了人工作业，提高了生产效率，具有很强的实用性。

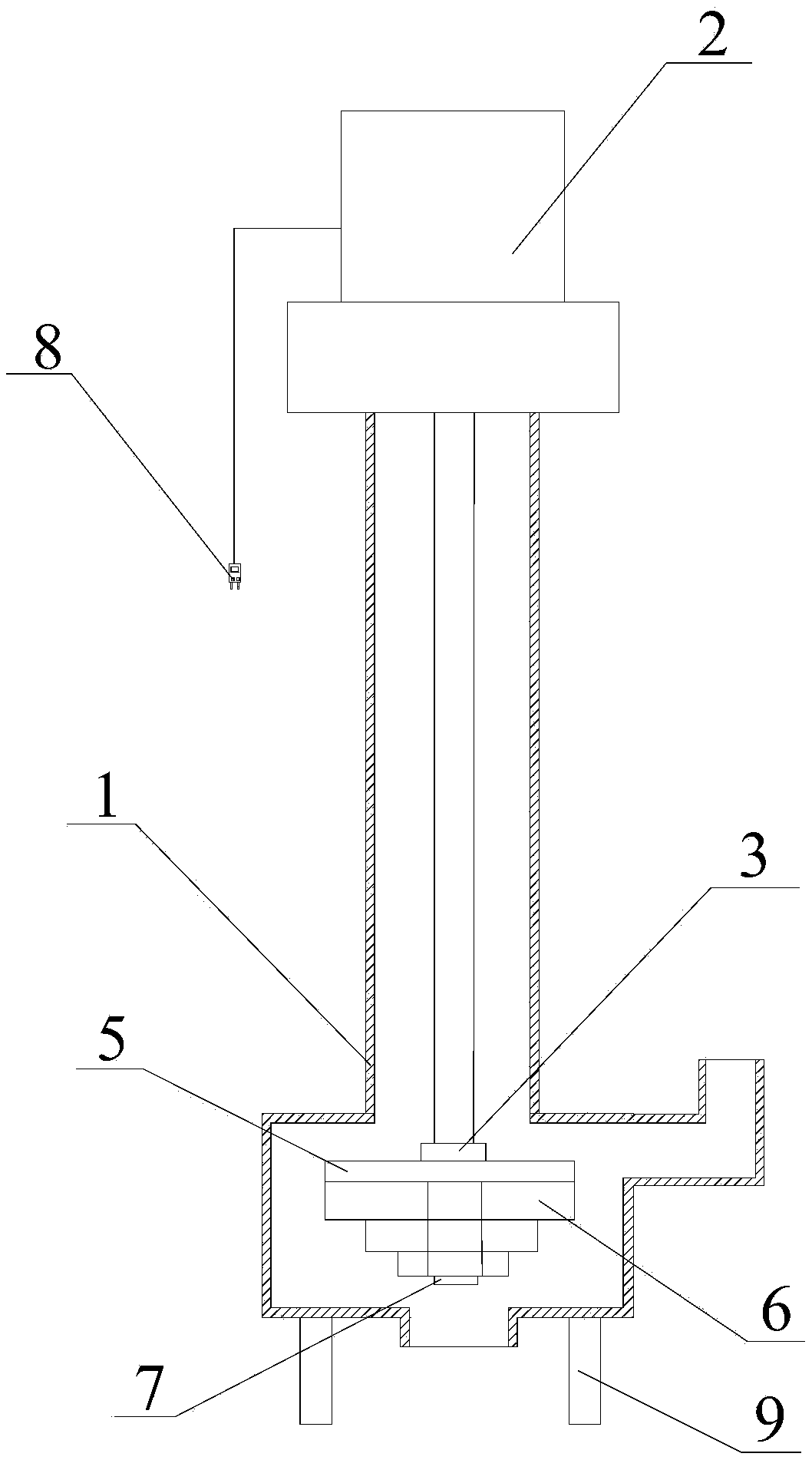

摘要附图
权利要求书
1.一种农用污水抽水电泵，包括泵体和电机，所述泵体内设置有叶轮，所述泵体底部设置有进水口，其特征在于，所述叶轮包括底盘和固定设置在底盘下表面上的若干叶片，所述底盘中心设置有垂直向下的安装管，所述叶轮通过所述安装管与所述电机输出端连接。
2.如权利要求1所述的农用污水抽水电泵，其特征在于，所述若干叶片沿所述底盘中心对称排列，所述若干叶片内端连接在所述安装管侧壁上，所述若干叶片的外缘与所述底盘外缘平齐。
3.如权利要求1所述的农用污水抽水电泵，其特征在于，所述若干叶片底部垂直固定在所述底盘的下表面上，所述若干叶片从底往上依次为阶梯形收缩结构。
4.如权利要求1所述的农用污水抽水电泵，其特征在于，所述若干叶片为弧形叶片。
5.如权利要求1所述的农用污水抽水电泵，其特征在于，所述电机连接漏电保护插头。
6.如权利要求1所述的农用污水抽水电泵，其特征在于，所述泵体底部设置有若干支脚。
7.如权利要求6所述的农用污水抽水电泵，其特征在于，所述若干支脚沿所述进水口中心对称排列，且所述若干支脚的高度大于所述进水口端口高度。
8.如权利要求1-7中任一项所述的农用污水抽水电泵，其特征在于，所述叶片数量为2-5片。
说明书
一种农用污水抽水电泵
技术领域
本实用新型涉及离心泵技术领域，具体涉及一种农用污水抽水电泵。
背景技术
农家肥是一种传统的农作物培育肥料，其主要由人畜排泄物及其它物质堆积发酵而成。相比于化肥，农家肥具有绿色环保、质优价廉的优点，在广大农村种植中得到了广泛的应用。在农家肥的收集及排出过程中，由于其原料含有大量的杂物、颗粒、纤维以及腐蚀性较强的污水，缺乏相应的机械作业工具，因此，只能通过人工作业的方式进行处理，不仅作业环境恶虐，而且生产效率低下，不利于大规模使用。
实用新型内容
本实用新型针对上述技术问题，提出了一种农用污水抽水电泵，有效解决了污水污物排出不便的问题，取代了人工作业，提高了生产效率，具有很强的实用性。
本实用新型是采用以下技术方案解决上述技术问题的：一种农用污水抽水电泵，包括泵体和电机，所述泵体内设置有叶轮，所述泵体底部设置有进水口，所述叶轮包括底盘和固定设置在底盘下表面上的若干叶片，所述底盘中心设置有垂直向下的安装管，所述叶轮通过所述安装管与所述电机输出端连接。
优化的，所述若干叶片沿所述底盘中心对称排列，所述若干叶片内端连接在所述安装管侧壁上，所述若干叶片的外缘与所述底盘外缘平齐，从而形成一个完整的单边叶轮，可有效提高叶轮旋转时的离心吸附力。
优化的，所述若干叶片底部垂直固定在所述底盘的下表面上，所述若干叶片从底往上依次为阶梯形收缩结构。通过上述阶梯形构造，可提高叶轮在高速旋转时的剪切力，从而有效切碎污水中的纤维质污物，避免叶轮卡死，实现快速排污。
优化的，所述若干叶片为弧形叶片，以增大涡流。
优化的，所述叶轮是由生铁制成的叶轮，以提高叶轮的耐冲击强度，降低成本。
优化的，所述叶轮表面包覆有防腐蚀层，以提高叶轮的使用寿命。
优化的，所述电机连接漏电保护插头，增强电泵的使用安全性。
优化的，所述泵体底部设置有若干支脚，在进水口处形成空腔，以避免进水口处被堵死。
优化的，所述若干支脚沿所述进水口中心对称排列，且所述若干支脚的高度大于所述进水口端口高度。
上述任一项方案中，所述若干叶片的数量优化为2-4片，在保持叶轮旋转吸附力的同时，使叶轮结构尽量简单，防止卡死。
本实用新型的优点在于：本实用新型是一种专门针对农家肥等作业而设计的抽水电泵，有效解决了污水污物排出不便的问题，取代了人工作业，提高了生产效率，具有很强的实用性。
