申请日2015.10.27
公开(公告)日2016.04.13
IPC分类号C02F11/12; B01D36/04
摘要
本实用新型公开了一种石材加工污水泥浆处理装置，设置于泥沙沉降池的下游，包括上端大而下端小的泥浆沉降池，所述泥浆沉降池与所述泥沙沉降池通过管道相连通，所述泥浆沉降池的底部设有沉降脱水输送装置。本实用新型结构设计合理，不但设备投资费用和运转费用低，并且泥浆和污水分离快速彻底，污水处理效果好。

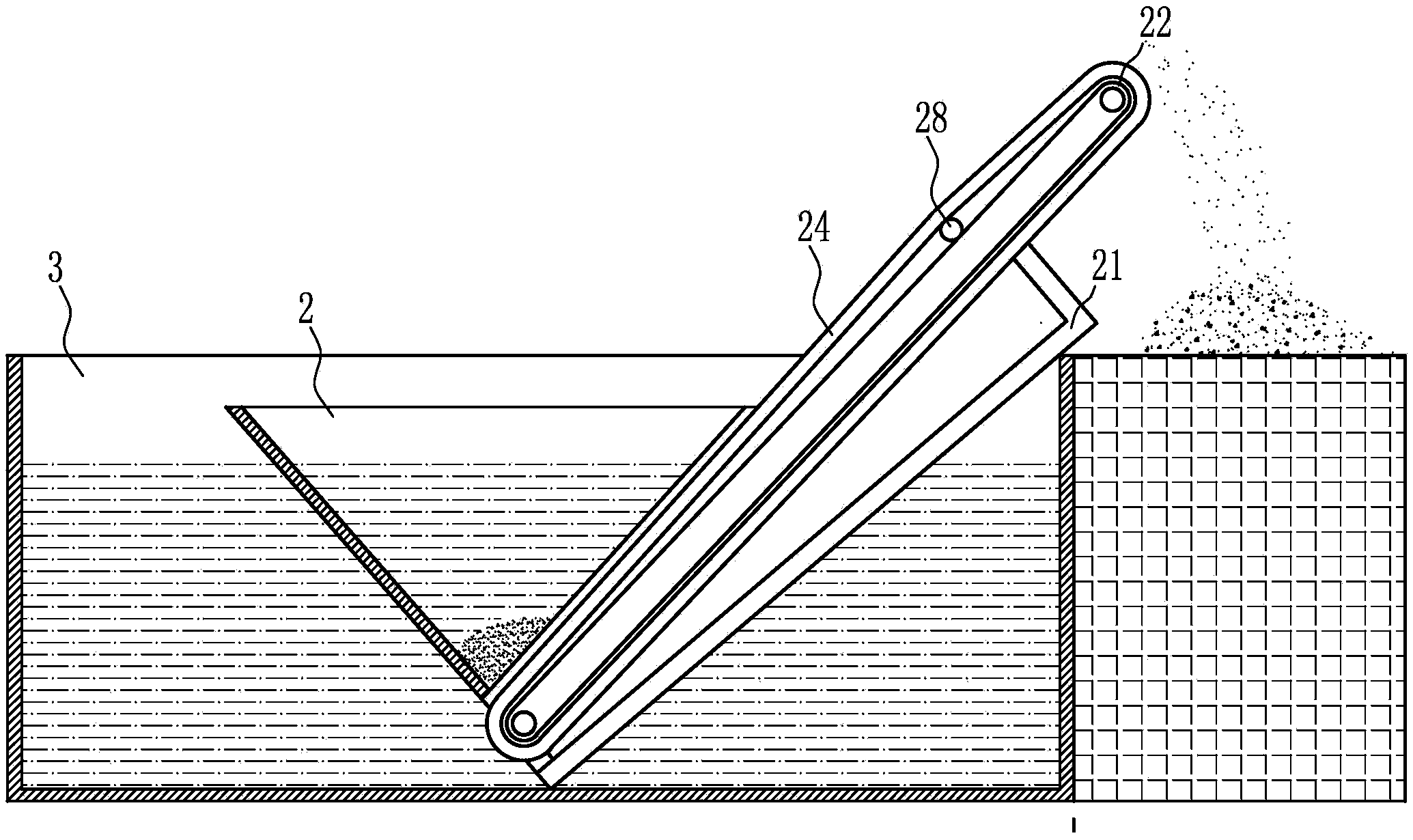

摘要附图
权利要求书
1.石材加工污水泥浆处理装置，设置于泥沙沉降池的下游，其特征在于：包括上端大而下端小的泥浆沉降池，所述泥浆沉降池与所述泥沙沉降池通过管道相连通，所述泥浆沉降池的底部设有沉降脱水输送装置。
2.如权利要求1所述的石材加工污水泥浆处理装置，其特征在于：所述沉降脱水输送装置包括支撑架，所述支撑架上安装有输送带支架;所述输送带支架上转动安装有脱水输送带，所述脱水输送带倾斜设置，所述脱水输送带的一端伸入至所述泥浆沉降池的底部，所述脱水输送带的另一端伸出至所述泥浆沉降池的外部，所述脱水输送带连接有驱动电机。
3.如权利要求2所述的石材加工污水泥浆处理装置，其特征在于：所述输送带支架上靠近所述脱水输送带的输出端设有张紧辊，所述脱水输送带沿输送方向位于所述张紧辊前方部分的倾斜角度小于位于所述张紧辊后方部分的倾斜角度。
4.如权利要求2所述的石材加工污水泥浆处理装置，其特征在于：所述驱动电机连接有计时控制启动器。
5.如权利要求1至4任一项所述的石材加工污水泥浆处理装置，其特征在于：所述泥浆沉降池上部设有溢流口，所述溢流口连通有污水回收池。
说明书
石材加工污水泥浆处理装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种石材加工污水泥浆处理装置。
背景技术
近年来，大理石锯锯泥污水处理一直是各生产企业和政府环保关注的焦点问题，市场上也逐渐出现了成套的锯泥污水综合处理设备。但由于现有的锯泥污水综合处理设备耗资较大，并且运转费用较高，有些企业并没有这种综合污水处理设备，而是通过多种办法对锯泥污水进行沉淀，废水无法进行回收利用，沉淀液和沉淀粉对环境污染较大;即使有些企业上了成套的综合污水处理设备，也因运转费用过高而基本上不用，而是流于形式作业、应付上级检查。
现有的石材污水处理设备，如压滤机、陶瓷过滤机、盘式吸滤机，虽然开始时过滤效果好，但使用时间长了(一个月左右)就会因废水中含有油性物质接近报废而无法使用，无法长期适用于含有油性物质的锯泥污水。如果加入药剂除掉污水中的油，不但工艺控制不可靠，同时也不利于石材加工企业对污水的循环利用。另外，压滤处理时，由于污水中含有大量的细沙和污泥，细沙和污泥之间存有缝隙，压滤效果并不理想，压滤后仍然会有大量水分渗出。
如何降低设备的投资费用和运行费用，并且同时提高废水的处理效果，是石材污水处理领域的一大难题。
实用新型内容
本实用新型所要解决的技术问题是提供一种结构设计简单合理，设备投资费用和运转费用低，利于降低生产成本，利于泥浆与污水快速分离的石材加工污水泥浆处理装置。
为解决上述技术问题，本实用新型的技术方案是：石材加工污水泥浆处理装置，设置于泥沙沉降池的下游，包括上端大而下端小的泥浆沉降池，所述泥浆沉降池与所述泥沙沉降池通过管道相连通，所述泥浆沉降池的底部设有沉降 脱水输送装置。
作为优选的技术方案，所述沉降脱水输送装置包括支撑架，所述支撑架上安装有输送带支架;所述输送带支架上转动安装有脱水输送带，所述脱水输送带倾斜设置，所述脱水输送带的一端伸入至所述泥浆沉降池的底部，所述脱水输送带的另一端伸出至所述泥浆沉降池的外部，所述脱水输送带连接有驱动电机。
作为对上述技术方案的改进，所述输送带支架上靠近所述脱水输送带的输出端设有张紧辊，所述脱水输送带沿输送方向位于所述张紧辊前方部分的倾斜角度小于位于所述张紧辊后方部分的倾斜角度。
作为对上述技术方案的改进，所述驱动电机连接有计时控制启动器。
作为对上述技术方案的改进，所述泥浆沉降池上部设有溢流口，所述溢流口连通有污水回收池。
由于采用了上述技术方案，本实用新型具有以下有益效果：
(1)设备结构简单，安装维护方便，设备运转费用和投资费用小。
(2)泥浆处理效果好、效率高。通过沉降脱水输送装置，沉降后的泥沙落入所述脱水输送带上，脱水输送带在计时控制启动器控制下会按照时间进行传动，将泥浆沉降池内的泥浆输送至外部，输送带倾斜设置，在实现输送泥浆的同时，实现泥浆与水的快速充分脱离，从而充分降低泥浆的含水量，处理工艺高效、简单、稳定、故障率低。
