申请日2015.10.27
公开(公告)日2016.04.13
IPC分类号C02F1/40; C02F1/52; C02F1/66; C02F1/72
摘要
本实用新型公开了一种浮化沉降污水处理装置，包括卧式一体化罐，其中所述卧式一体化罐内依次设有粗粒化腔、斜板腔、乳化反应腔、油水分离腔以及过滤腔，其中，卧式一体化罐在粗粒化腔、乳化反应腔与过滤腔的顶部与油水分离腔的底部均设有密封通口，粗粒化腔的底部设有进水口，过滤腔内设有若干竖直的过滤网，卧式一体化罐的末端在过滤网的后侧设有出水口。本装置适用于污水处理，本装置的主要是包括粗粒化腔、斜板腔、乳化反应腔、油水分离腔以及过滤腔。本装置中利用污水中的含油量，经过乳化，通过添加药剂形成矾花的可以吸附污水中的杂质以及乳化油而降低密度上浮，从而对污水进行处理。

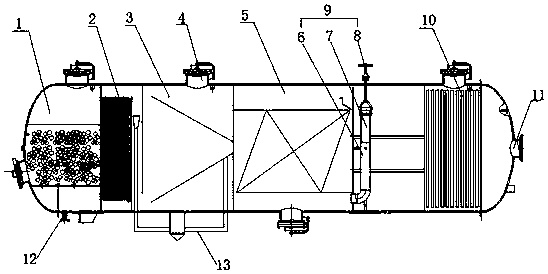

摘要附图
权利要求书
1.一种浮化沉降污水处理装置，包括卧式一体化罐，其特征在于：所述卧式一体化罐内依次设有粗粒化腔、斜板腔、乳化反应腔、油水分离腔以及过滤腔，其中，卧式一体化罐在粗粒化腔、乳化反应腔与过滤腔的顶部与油水分离腔的底部均设有密封通口，粗粒化腔的底部设有进水口，粗粒化腔的中间设有隔网，隔网上方设有聚结材料，粗粒化腔在隔网的上方也设有密封通口，斜板腔内设有斜板填料充满，乳化反应腔内设有两端开口的水平的圆锥型通道，圆锥型通道的广口端位于斜板腔一侧，过滤腔内设有若干竖直的过滤网，卧式一体化罐的末端在过滤网的后侧设有出水口。
2.根据权利要求1所述一种浮化沉降污水处理装置，其特征在于：所述密封通口包括连管与端盖，连管的侧面设有直角支架，直角支架的末端设有锁紧螺栓，锁紧螺栓固定在端盖上表面的中央。
3.根据权利要求1所述一种浮化沉降污水处理装置，其特征在于：所述乳化反应腔内设有回流管，回流管的一端位于所述圆锥型通道的窄口端部，回流管的另一端设有喇叭口，喇叭口位于所述斜板腔与乳化反应腔之间，所述卧式一体化罐在回流管两端部的正下方均有通孔，回流管分别从两个通孔内穿过。
4.根据权利要求1所述一种浮化沉降污水处理装置，其特征在于：所述油水分离腔在所述过滤腔的一侧设有加压装置，加压装置包括通气管、通气管内的活塞杆与活塞杆顶端的阀门，其中通气管的底部固定在油水分离腔的底部。
5.根据权利要求1所述一种浮化沉降污水处理装置，其特征在于：所述斜板填料为乙丙共聚与聚丙烯材料的混合物，所述聚结材料为不锈钢波纹板。
说明书
一种浮化沉降污水处理装置
技术领域
本实用新型涉及污水净化领域，具体涉及一种浮化沉降污水处理装置。
背景技术
常规水处理是向污水中投加混凝剂，使污水破胶脱稳，生成矾花，吸附污水中的杂质，并在絮凝剂的作用下，矾花聚团，形成污泥，沉降至分离器底部，实现污水的净化。对于不同的污水，投加不同的混凝剂，其要求的条件也不相同，因此还应投加诸如氧化剂、pH值调整药剂等药剂，以改善净水的环境。本实用新型浮化沉降污水处理装置是利用污水中一定油量，并经乳化，再按常规水处理方法投加混凝剂、絮凝剂及其它辅助药剂如pH值调整剂、氧化剂等，投加药剂生成的矾花在吸附水中的杂质的同时，也吸附所投加的乳化油，本装置是根据浮化过滤技术的特点，即污泥上浮的特点进行设计的，体现了该技术处理效率高，装置结构紧凑的优点。
实用新型内容
针对现有技术的不足，本实用新型的目的在于提供一种将污水中杂质乳化而吸附乳化油的浮化沉降污水处理装置。
本实用新型解决的技术问题可以采用以下技术方案来实现：一种浮化沉降污水处理装置，包括卧式一体化罐，其中所述卧式一体化罐内依次设有粗粒化腔、斜板腔、乳化反应腔、油水分离腔以及过滤腔，其中，卧式一体化罐在粗粒化腔、乳化反应腔与过滤腔的顶部与油水分离腔的底部均设有密封通口，粗粒化腔的底部设有进水口，粗粒化腔的中间设有隔网，隔网上方设有聚结材料，粗粒化腔在隔网的上方也设有密封通口，斜板腔内设有斜板填料充满，乳化反应腔内设有两端开口的水平的圆锥型通道，圆锥型通道的广口端位于斜板腔一侧，过滤腔内设有若干竖直的过滤网，卧式一体化罐的末端在过滤网的后侧设有出水口。
优选的，所述密封通口包括连管与端盖，连管的侧面设有直角支架，直角支架的末端设有锁紧螺栓，锁紧螺栓固定在端盖上表面的中央。
优选的，所述乳化反应腔内设有回流管，回流管的一端位于所述圆锥型通道的窄口端部，回流管的另一端设有喇叭口，喇叭口位于所述斜板腔与乳化反应腔之间，所述卧式一体化罐在回流管两端部的正下方均有通孔，回流管分别从两个通孔内穿过。
优选的，所述油水分离腔在所述过滤腔的一侧设有加压装置，加压装置包括通气管、通气管内的活塞杆与活塞杆顶端的阀门，其中通气管的底部固定在油水分离腔的底部。
优选的，所述斜板填料为乙丙共聚与聚丙烯材料的混合物，所述聚结材料为不锈钢波纹板。
有益效果是：本装置适用于污水处理，本装置的主要是包括粗粒化腔、斜板腔、乳化反应腔、油水分离腔以及过滤腔。本装置中利用污水中的含油量，经过乳化，通过添加药剂形成矾花的可以吸附污水中的杂质以及乳化油而降低密度上浮，从而对污水进行处理。本装置上的密封通口用于与外界联通的，可用于将药剂投入本装置内，或者将本装置中的杂质、残留物排出。浮化过滤的污泥物性不同于气浮选形成的污泥，其流动性更好，方便回收，再通过后续的污泥处理，将投加的油回收，重复使用。浮化沉降污水处理装置是根据浮化过滤技术的特点，即污泥上浮的特点进行设计的，体现了该技术处理效率高，装置结构紧凑的优点。
