申请日2015.10.27
公开(公告)日2017.05.03
IPC分类号C02F9/02
摘要
本发明公开了一种废水净化槽的过滤装置，属于净化设备领域，主要解决传统的净化装置不能把过滤后的废渣进行排除，容易造成堵塞，影响正常流通，造成工作效率降低的问题，废水区与沉淀区相通，废水区设在沉淀区的中段，所述过滤板设在流通管垂直方向与沉淀区相连的连接处，所述沉淀区的下端部设有堵头，所述沉淀区下端部的内壁设有与堵头相吻合的内螺纹，所述抽水泵的一端与净化区实现连接，所述抽水泵的另一端与流通管实现连接，本发明新颖独特，借助可排废的设计结构，很好的满足了其使用需求，解决了传统的净化装置不能把过滤后的废渣进行排除，容易造成堵塞，影响正常流通，造成工作效率降低的问题，能够连续运行，不易发生堵塞。

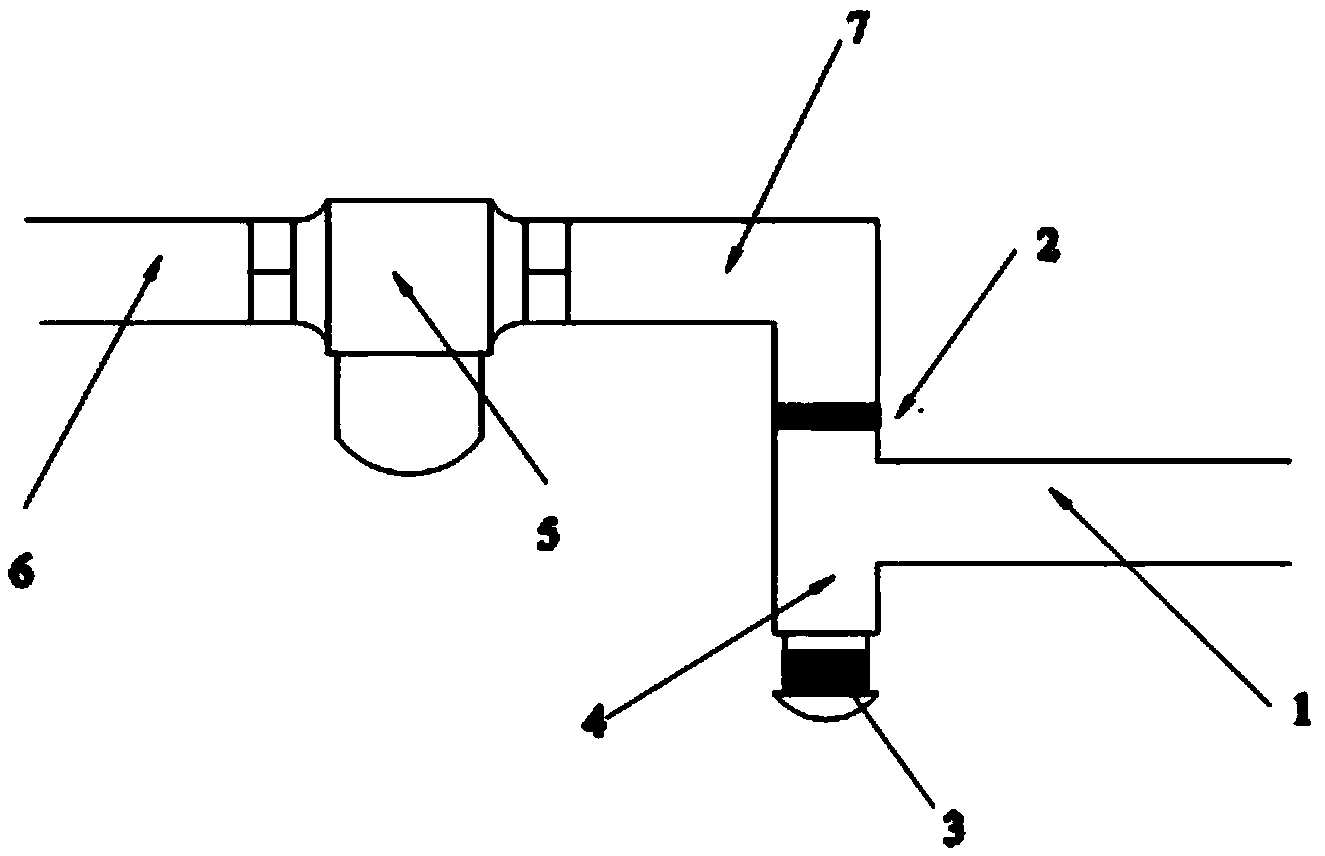

摘要附图
权利要求书
1.一种废水净化槽的过滤装置，结构包括：废水区(1)、过滤板(2)、沉淀区(3)、堵头(4)，抽水泵(5)、净化区(6)、流通管(7);其特征是：废水区(1)与沉淀区(3)相通，所述废水区(1)设在沉淀区(3)的中段，所述过滤板(2)设在流通管(7)垂直方向与沉淀区(3)相连的连接处，所述沉淀区(3)的下端部设有堵头(4)，所述沉淀区(3)下端部的内壁设有与堵头(4)相吻合的内螺纹，所述抽水泵(5)的一端与净化区(6)实现连接，所述抽水泵(5)的另一端与流通管(7)实现连接。
2.根据权利要求1所述的一种废水净化槽的过滤装置，其特征是：所述废水区(1)、沉淀区(3)和净化区(6)和流通管(7)均相通，所述废水区(1)、沉淀区(3)和净化区(6)和流通管(7)均为管状结构。
3.根据权利要求1所述的一种废水净化槽的过滤装置，其特征是：所述流通管(7)为L型结构设计。
4.根据权利要求1所述的一种废水净化槽的过滤装置，其特征是：所述废水区(1)、沉淀区(2)和净化区(6)和流通管(7)的截面直径相同。
说明书
一种废水净化槽的过滤装置
技术领域
本发明涉及一种废水净化槽的过滤装置，属于净化设备领域。
背景技术
废水处理设备采用国际先进的生物处理工艺，在总结国内外生活废水处理装置的运行经验的基础上，结合自己的科研成果和工程实践，设计出一种可地埋设置的成套有机废水处理装置，集去除BOD5、COD、NH3-N于一身，具有技术性能稳定可靠，处理效果好，投资省，自动化运行，维护操作方便，不占地表面积，不需盖房，不需采暖保温等优点。地面之上可种花种草，不影响周围环境。
埋设于地表以下，设备上面的地表可作为绿化或其他用地，不需要建房及采暖、保温，二级生物接触氧化处理工艺均采用推流式生物接触氧化，其处理效果优于完全混合式或二级串联完全混合式生物接触氧化池。比活性污泥池体积小，对水质的适应性强，耐冲击负荷性能好，出水水质稳定，不会产生污泥膨胀。池中采用新型弹性立体填料，比表面积大，微生物易挂膜，脱膜，在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。生化池采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶断，产泥量少，仅需三个月(90天)以上排一次泥(用粪车抽吸或脱水成泥饼外运)。该地埋式生活废水处理设备的除臭方式除采用常规高空排气，另配有 土壤脱臭措施。整个设备处理系统配有全自动电气控制系统和设备故障报警系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。
传统的净化装置虽然能够满足其使用需求，但是不能把过滤后的废渣进行排除，容易造成堵塞，影响正常流通，造成工作效率降低。
发明内容
本发明针对传统的净化装置虽然能够满足其使用需求，但是不能把过滤后的废渣进行排除，容易造成堵塞，影响正常流通，造成工作效率降低的问题，设计了一种废水净化槽的过滤装置。
本发明解决其技术问题所采取的技术方案是：
该一种废水净化槽的过滤装置，其结构包括：废水区、过滤板、沉淀区、堵头，抽水泵、净化区、流通管;废水区与沉淀区相通，所述废水区设在沉淀区的中段，所述过滤板设在流通管垂直方向与沉淀区相连的连接处，所述沉淀区的下端部设有堵头，所述沉淀区下端部的内壁设有与堵头相吻合的内螺纹，所述抽水泵的一端与净化区实现连接，所述抽水泵的另一端与流通管实现连接。
所述废水区、沉淀区和净化区和流通管均相通，所述废水区、沉淀区和净化区和流通管均为管状结构。
所述流通管为L型结构设计。
所述废水区、沉淀区和净化区和流通管的截面直径相同。
本发明有如下优点：
1.本发明新颖独特，借助可排废的设计结构，很好的满足了其使用需求，解决了传统的净化装置不能把过滤后的废渣进行排除，容易造成堵塞，影响正常流通，造成工作效率降低的问题，能够连续运行，不易发生堵塞。
2.本发明结构简单，易操作，制作方便，部件材质价格低廉，制作成本低，应用性广。
