申请日2015.10.08
公开(公告)日2016.02.17
IPC分类号C02F9/04; C02F103/14
摘要
本实用新型公开了一种一体式芬顿法喷漆废水处理装置，包括PH调节池、芬顿反应池、絮凝反应池、斜管沉淀池、PH调节组件、芬顿反应组件、絮凝反应组件、第一PH控制仪和第二PH控制仪，第一PH控制仪插入PH调节池且与硫酸加药计量泵电性信号连通，第二PH控制仪插入絮凝反应池且与所述碱液加药计量泵电性信号连通，PH调节池和絮凝反应池顶部设有溢水孔，芬顿反应池底部设有过水孔;有效整合处理设备，减少处理单元，设备占用面积小，施工更简单，废水通过液体自身流体动力流动，无需动力泵提升，减少了设备投资成本和运行费用，同时PH实时控制，碱液利用率高，进一步的减少运行费用，各处理设备采用一体式结构，成本低，使用寿命长。
权利要求书

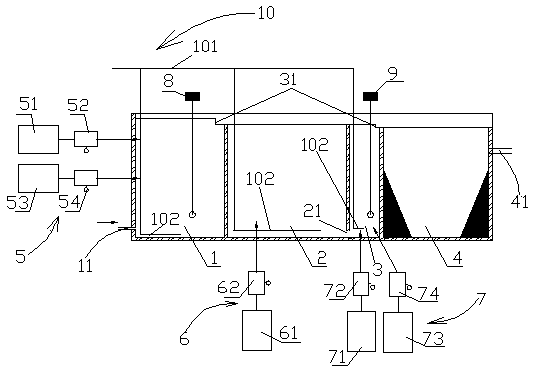

1.一种一体式芬顿法喷漆废水处理装置，其特征在于：包括PH调节池(1)、芬顿反应池(2)、絮凝反应池(3)、斜管沉淀池(4)、PH调节组件(5)、芬顿反应组件(6)、絮凝反应组件(7)、第一PH控制仪(8)和第二PH控制仪(9)，所述PH调节池(1)、芬顿反应池(2)、絮凝反应池(3)、斜管沉淀池(4)按从左至右顺序排列且两两相连，所述PH调节组件(5)包括硫酸储存罐(51)、硫酸加药计量泵(52)、硫酸亚铁储存罐(53)和硫酸亚铁加药计量泵(54)，所述芬顿反应组件(6)包括双氧水储存罐(61)和双氧水加药计量泵(62)，所述絮凝反应组件(7)包括碱液储存罐(71)、碱液加药计量泵(72)、聚丙烯酰胺储存罐(73)和聚丙烯酰胺加药计量泵(74)，所述第一PH控制仪(8)插入所述PH调节池(1)且与所述硫酸加药计量泵(52)电性信号连通，所述第二PH控制仪(9)插入所述絮凝反应池(3)且与所述碱液加药计量泵(72)电性信号连通，所述PH调节池(1)底部设有进水口(11)，所述PH调节池(1)和絮凝反应池(3)顶部设有溢水孔(31)，所述芬顿反应池(2)底部设有过水孔(21)，所述斜管沉淀池(4)上设置有清水排水管(41)。
2.根据权利要求1所述的一种一体式芬顿法喷漆废水处理装置，其特征在于：还包括曝气组件(10)，所述曝气组件(10)包括空气输送管(101)和曝气管(102)且两者相互管路连通，所述空气输送管(101)进气口与外置压缩机相连，所述曝气管(102)插入所述PH调节池(1)、芬顿反应池(2)、絮凝反应池(3)底部。
3.根据权利要求1所述的一种一体式芬顿法喷漆废水处理装置，其特征在于：所述PH调节池(1)、芬顿反应池(2)、絮凝反应池(3)、斜管沉淀池(4)是一体焊接成型的。
说明书
一种一体式芬顿法喷漆废水处理装置
技术领域
本实用新型属于喷漆废水处理装置领域，特别涉及一种采用芬顿法的一体式处理装置。
背景技术
喷漆废水是制造业喷漆处理工艺中产生的，含有大量的漆物颗粒，由涂料、溶剂、助剂等物质混合而成，是一种有毒性、难生物降解的高浓度有机废水，处理难度大，但是如果不有效处理对自然环境和人们身体健康会产生较大的影响，目前来说，芬顿法是处理喷漆废水较为理想，通过双氧水和亚铁离子协同作用产生氧化能力很强的羟基自由基，对废水深度氧化，去除效果较好，但目前的芬顿法处理装置也存在一定的问题和缺陷，现有的芬顿法处理装置是由调酸池、硫酸亚铁池、双氧水池、反应池、调碱池、沉淀池等一系列单元组成，处理单元过多，设备占地面积大，施工困难，同时在管路上要设置多台泵提升废水并采用机械搅拌器搅拌，设备成本投资大，运行费用高，再有，需要大量的碱液回调PH，进一步增加了运行费用。
本实用新型要解决的技术问题是提供一种占地面积少、施工简单、设备投资少、运行成本低的新型喷漆废水处理装置。
实用新型内容
为解决上述现有技术占地面积大、施工困难、设备投资大、运行成本高等问题，本实用新型采用如下技术方案：
本实用新型提供一种一体式芬顿法喷漆废水处理装置，包括PH调节池、芬顿反应池、絮凝反应池、斜管沉淀池、PH调节组件、芬顿反应组件、絮凝反应组件、第一PH控制仪和第二PH控制仪，所述PH调节池、芬顿反应池、絮凝反应池、斜管沉淀池按从左至右顺序排列且两两相连，所述PH调节组件包括硫酸储存罐、硫酸加药计量泵、硫酸亚铁储存罐和硫酸亚铁加药计量泵，所述芬顿反应组件包括双氧水储存罐和双氧水加药计量泵，所述絮凝反应组件包括碱液储存罐、碱液加药计量泵、聚丙烯酰胺储存罐和聚丙烯酰胺加药计量泵，所述第一PH控制仪插入所述PH调节池且与所述硫酸加药计量泵电性信号连通，所述第二PH控制仪插入所述絮凝反应池且与所述碱液加药计量泵电性信号连通，所述PH调节池底部设有进水口，所述PH调节池和絮凝反应池顶部设有溢水孔，所述芬顿反应池底部设有过水孔，所述斜管沉淀池上设置有清水排水管。
作为对本实用新型的改进，还包括曝气组件，所述曝气组件包括空气输送管和曝气管且两者相互管路连通，所述空气输送管进气口与外置压缩机相连，所述曝气管插入所述PH调节池、芬顿反应池、絮凝反应池底部。
作为对本实用新型的进一步改进，所述PH调节池、芬顿反应池、絮凝反应池、斜管沉淀池是一体焊接成型的。
本实用新型的有益效果在于：有效整合处理设备，减少处理单元，设备占用面积小，施工更简单，废水通过液体自身流体动力流动，无需动力泵提升，减少了设备投资成本和运行费用，同时PH实时控制，碱液利用率高，进一步的减少运行费用，各处理设备采用一体式结构，成本低，使用寿命长。
