申请日2015.08.29
公开(公告)日2016.01.13
IPC分类号C02F9/02
摘要
本实用新型公开了一种分隔式循环检测污水净化装置，包括检测仪、控制箱和净化箱，其特征在于：所述检测仪的右侧面设置有控制箱，所述控制箱的正面设置有第一控制按钮和第二控制按钮，所述第一控制按钮和第二控制按钮的一侧设置有显示屏，所述检测仪的左侧面固定连接有进水管和出水管，所述检测仪的右侧面固定连接净化管的一端，所述净化管的一端依次贯穿净化箱和净化箱内部设置的过滤器，且延伸至净化箱内部设置的净化池内，所述净化池的内壁设有第一水量感应器，所述净化箱内部设有杀菌箱。本实用新型结构简单，设计合理，使用安全，操作容易，成本低，占用面积小。
权利要求书

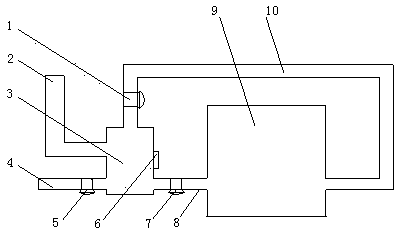

1.一种分隔式循环检测污水净化装置，包括检测仪(3)、控制箱(6)和净化箱(9)，其特征在于：所述检测仪(3)的右侧面设置有控制箱(6)，所述控制箱(6)的正面设置有第一控制按钮(601)和第二控制按钮(602)，所述第一控制按钮(601)和第二控制按钮(602)的一侧设置有显示屏(603)，所述检测仪(3)的左侧面固定连接有进水管(2)和出水管(4)，所述检测仪(3)的右侧面固定连接净化管(8)的一端，所述净化管(8)的一端依次贯穿净化箱(9)和净化箱(9)内部设置的过滤器(11)，且延伸至净化箱(9)内部设置的净化池(12)内，所述净化池(12)的内壁设有第一水量感应器(14)，所述净化箱(9)内部设有杀菌箱(15)，所述杀菌箱(15)的一侧面连接有泵管(13)的一端，所述泵管(13)的另一端位于净化池(12)的内部，所述泵管(13)的内部设置有第一水泵(18)，所述第一水泵(18)与第一控制按钮(601)电性连接，所述杀菌箱(15)的内壁设置有第二水量感应器(17)，所述杀菌箱(15)的内部设有输送管(16)，所述输送管(16)的一端贯穿杀菌箱(15)，且与引导管(10)的一端连接，所述输送管(16)的内部设置有第二水泵(19)，所述第二水泵(19)与第二控制按钮(602)电性连接，所述引导管(10)的另一端与检测仪(3)的顶部固定连接。
2.种根据权利要求1所述的一种分隔式循环检测污水净化装置，其特征在于：所述出水管(4)、净化管(8)和引导管(10)上均设置有阀门。
3.根据权利要求1所述的一种分隔式循环检测污水净化装置，其特征在于：所述过滤器(11)的数量至少为三个。
4.根据权利要求1所述的一种分隔式循环检测污水净化装置，其特征在于：所述显示屏(603)为LED液晶显示屏。
说明书
一种分隔式循环检测污水净化装置
技术领域
本实用新型涉及生物技术领域，具体为一种分隔式循环检测污水净化装置。
背景技术
在生产中，经常需要排放大量工业或医疗废水，这些废水中含有各种化学药物及大量病菌、细菌，甚至是有毒有害的物理化学污染物和放射性物质等，而这些废水若不经及时有效的净化处理就排放出去，将会成为重大污染源，成为危害自然及人类健康，甚至是导致疫病扩散的罪魁祸首。而目前的企业及医院所采用的污水处理装置，成本高，占地面积大，且净化不彻底，不能确保达到国家污水排放标准在排放，造成水源的污染。
实用新型内容
本实用新型的目的在于提供一种分隔式循环检测污水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：分隔式循环检测污水净化装置，包括检测仪、控制箱和净化箱，所述检测仪的右侧面设置有控制箱，所述控制箱的正面设置有第一控制按钮和第二控制按钮，所述第一控制按钮和第二控制按钮的一侧设置有显示屏，所述检测仪的左侧面固定连接有进水管和出水管，所述检测仪的右侧面固定连接净化管的一端，所述净化管的一端依次贯穿净化箱和净化箱内部设置的过滤器，且延伸至净化箱内部设置的净化池内，所述净化池的内壁设有第一水量感应器，所述净化箱内部设有杀菌箱，所述杀菌箱的一侧面连接有泵管的一端，所述泵管的另一端位于净化池的内部，所述泵管的内部设置有第一水泵，所述第一水泵与第一控制按钮电性连接，所述杀菌箱的内壁设置有第二水量感应器，所述杀菌箱的内部设有输送管，所述输送管的一端贯穿杀菌箱且与引导管的一端连接，所述输送管的内部设置有第二水泵，所述第二水泵与第二控制按钮电性连接，所述引导管的另一端与检测仪的顶部固定连接。
优选的，所述出水管、净化管和引导管上均设置有阀门。
优选的，所述显示屏为LED液晶显示屏。
优选的，所述过滤器的数量至少为三个。
与现有技术相比，本实用新型的有益效果是：该分隔式循环检测污水净化装置，通过检测仪对废水的检测，将符合国家排放标准的水与不符合排放标准的水有效分隔开来，避免了不必要的净化步骤，通过净化箱内的过滤器及杀菌箱，将废水中的有害化学物质及有害细菌清除，实现了净化的作用，通过与检测仪相连的引导管，可以对净化过的水再次进行检测，若不符合排放标准，再次将水净化一次，如此循环的净化，直到达到国家排放标准再通过出水口排放出去，本实用新型结构简单，设计合理，使用安全，操作容易，成本低，占用面积小。
