申请日2015.09.17
公开(公告)日2016.01.27
IPC分类号G01F23/00
摘要
本实用新型公开了一种污水可视标尺，安装在污水槽中，所述污水槽呈长方体形状，所述污水可视标尺包括支架和标尺杆，所述支架呈L形结构，包括竖向部和横向部，所述竖向部的底端固定在所述横向部的后端，所述竖向部通过螺栓固定在所述污水槽的一侧槽壁的内壁面上，所述横向部上开设一上下贯通的标尺杆安装孔;所述标尺杆穿过所述标尺杆安装孔，且所述标尺杆垂直设置;所述标尺杆的顶端设置有手环;所述标尺杆的前表面上从上至下依次间隔均匀地设置有若干计量杆，每个所述计量杆均水平设置。本实用新型的污水可视标尺，安装在污水槽的一侧槽壁的内壁面上，可以直接读出污水槽中污水的重量，方便工作人员了解生产进程。

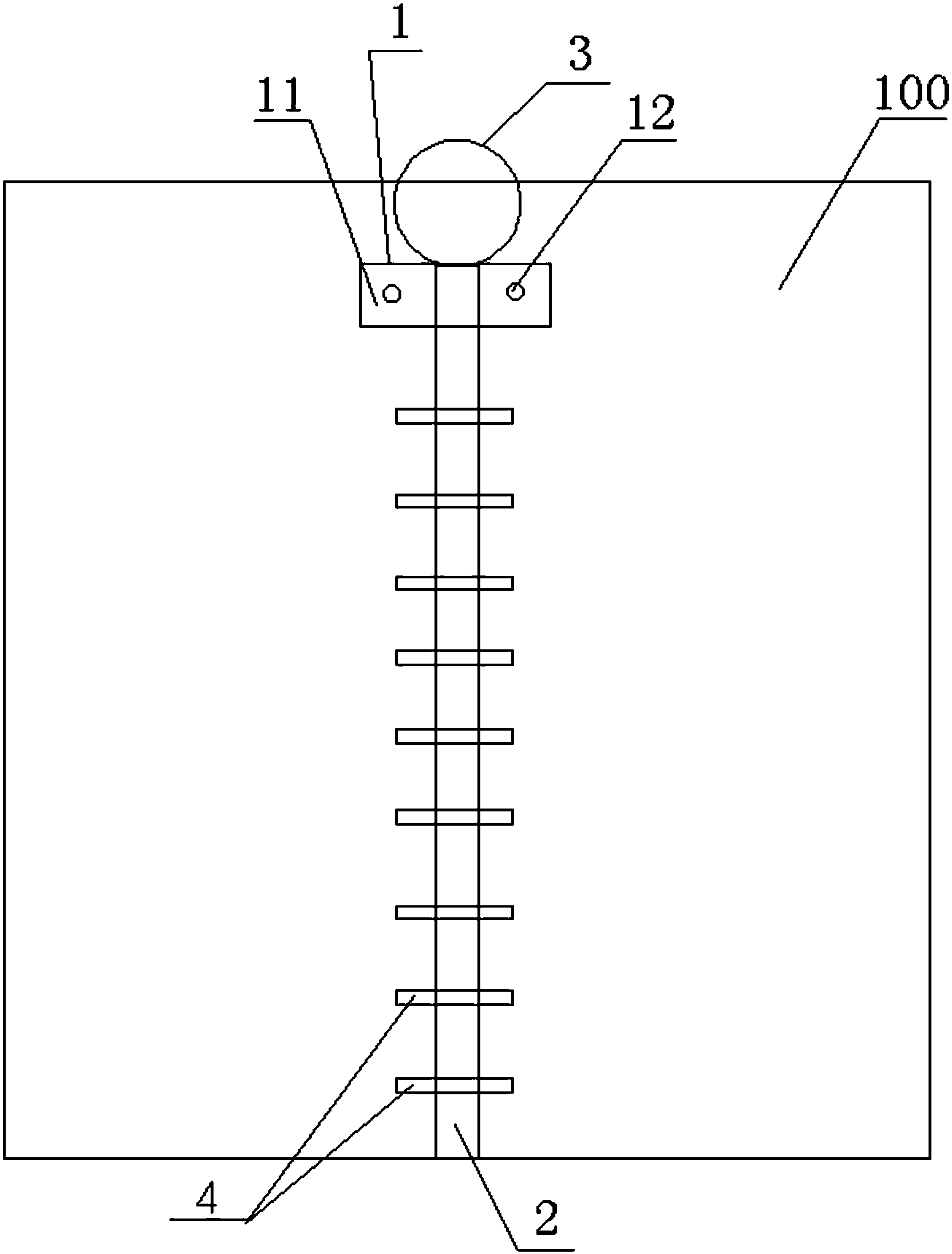

摘要附图
权利要求书
1.一种污水可视标尺，安装在污水槽中，所述污水槽呈长方体形状，其特征在于，所述污水可视标尺包括支架和标尺杆，其中：
所述支架呈L形结构，包括竖向部和横向部，所述竖向部的底端固定在所述横向部的后端，所述竖向部通过螺栓固定在所述污水槽的一侧槽壁的内壁面上，所述横向部上开设一上下贯通的标尺杆安装孔;
所述标尺杆穿过所述标尺杆安装孔，且所述标尺杆垂直设置;
所述标尺杆的顶端设置有手环;
所述标尺杆的前表面上从上至下依次间隔均匀地设置有若干计量杆，每个所述计量杆均水平设置，且每相邻的两个计量杆之间的距离与所述污水槽的底表面积之间的乘积等于一立方米。
2.根据权利要求1所述的一种污水可视标尺，其特征在于，所述支架、标尺杆、手环和计量杆均采用不锈钢材质制成。
说明书
一种污水可视标尺
技术领域
本实用新型涉及一种污水可视标尺。
背景技术
目前，在生产过程中，污水槽中污水的重量是没办法估量的，不利于工作人员了解生产进程。
实用新型内容
本实用新型的目的是克服现有技术的缺陷，提供一种污水可视标尺，安装在污水槽的一侧槽壁的内壁面上，可以直接读出污水槽中污水的重量，方便工作人员了解生产进程。
实现上述目的的技术方案是：一种污水可视标尺，安装在污水槽中，所述污水槽呈长方体形状，所述污水可视标尺包括支架和标尺杆，其中：
所述支架呈L形结构，包括竖向部和横向部，所述竖向部的底端固定在所述横向部的后端，所述竖向部通过螺栓固定在所述污水槽的一侧槽壁的内壁面上，所述横向部上开设一上下贯通的标尺杆安装孔;
所述标尺杆穿过所述标尺杆安装孔，且所述标尺杆垂直设置;
所述标尺杆的顶端设置有手环;
所述标尺杆的前表面上从上至下依次间隔均匀地设置有若干计量杆，每个所述计量杆均水平设置，且每相邻的两个计量杆之间的距离与所述污水槽的底表面积之间的乘积等于一立方米。
上述的一种污水可视标尺，其中，所述支架、标尺杆、手环和计量杆均采用不锈钢材质制成。
本实用新型的污水可视标尺，安装在污水槽的一侧槽壁的内壁面上，可以直接读出污水槽中污水的重量，方便工作人员了解生产进程。
