申请日2015.09.16
公开(公告)日2016.01.13
IPC分类号B65F1/14; B65F1/00
摘要
本实用新型提出一种新型可排污水移动式垃圾箱，排污水装置包括过滤部件和排污水部件;排污水部件具有处于垃圾箱本体内的污水进水口，和处于垃圾箱本体外的污水出水口;过滤部件封挡在污水进水口上方。如此，本实用新型突破传统移动式垃圾箱的构造形式，当经长久使用或下雨后，垃圾箱内会积累污水，打开排污水部件，垃圾箱本体内的污水会经过滤部件进行过滤后由污水进水口进入排污水部件，然后再由排污水部件的污水出水口排出，污水不会积累，垃圾箱更加轻便。克服传统移动式垃圾箱经常积累污水、不易排出、有异味且增加了负重、不利于垃圾的运输和装卸的缺陷。因而，本实用新型可高效便捷地将内部的污水排出，更加清洁轻便，实用性强。

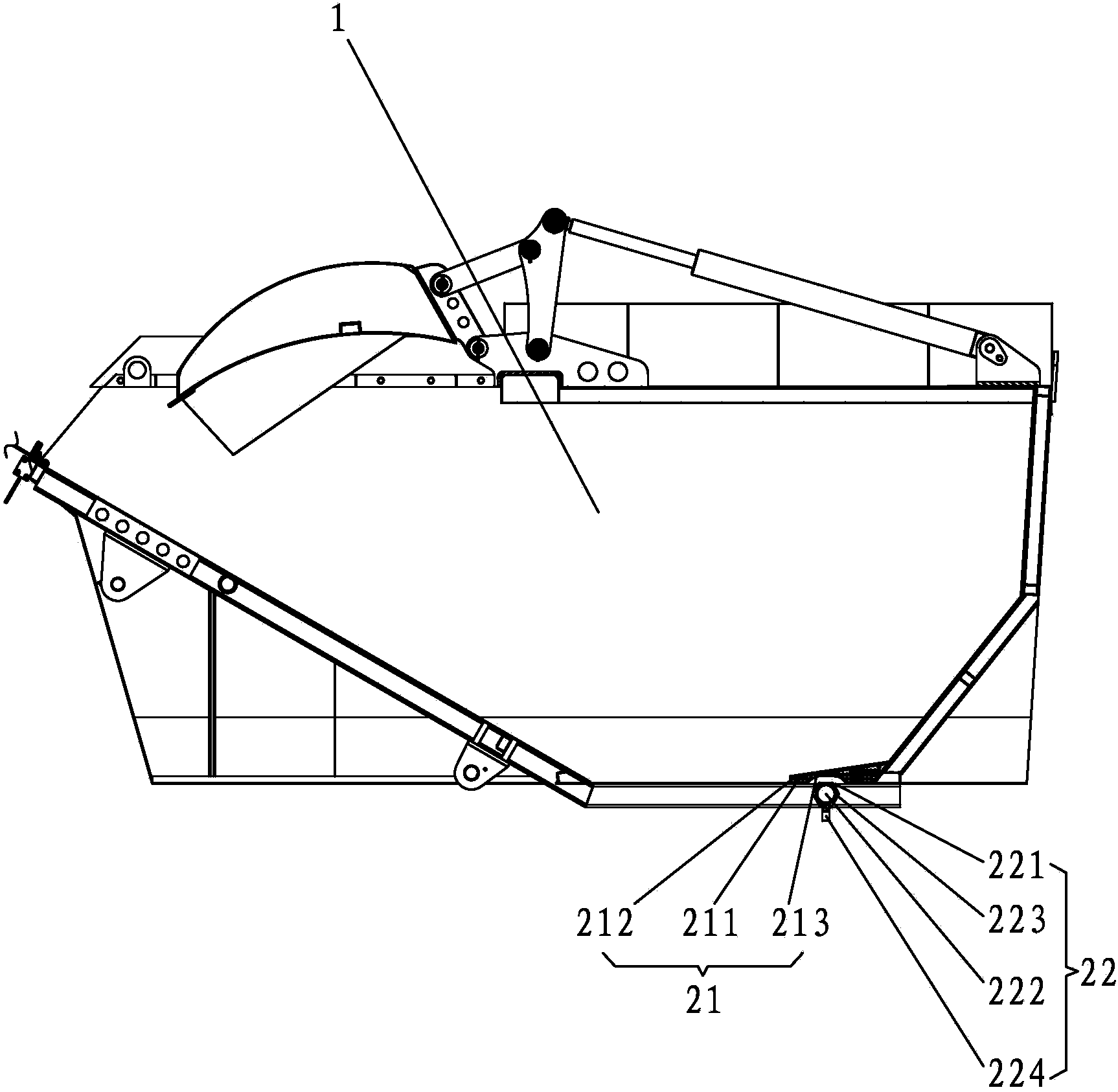

摘要附图
权利要求书
1.一种新型可排污水移动式垃圾箱，包括垃圾箱本体;其特征在于：还包括设于所述垃圾箱本体底部的排污水装置;所述排污水装置包括设于所述垃圾箱本体内对污水进行过滤的过滤部件，和设于所述垃圾箱本体外进行排污的排污水部件;所述排污水部件具有处于所述垃圾箱本体内的污水进水口，和处于所述垃圾箱本体外的污水出水口;所述过滤部件封挡在所述污水进水口上方。
2.根据权利要求1所述的一种新型可排污水移动式垃圾箱，其特征在于：上述污水进水口设于上述垃圾箱本体内的最低处。
3.根据权利要求1所述的一种新型可排污水移动式垃圾箱，其特征在于：上述过滤部件为过滤网罩，罩设在上述污水进水口上方。
4.根据权利要求3所述的一种新型可排污水移动式垃圾箱，其特征在于：上述过滤网罩包括上壁和侧壁，所述上壁和侧壁上均形成有过滤网孔。
5.根据权利要求4所述的一种新型可排污水移动式垃圾箱，其特征在于：上述污水进水口设于上述垃圾箱本体内的角落处，上述过滤网罩与所述垃圾箱本体的内侧壁密闭连接，共同构成完整的罩体结构。
6.根据权利要求1-5中任一项所述的一种新型可排污水移动式垃圾箱，其特征在于：上述排污水部件包括排污管道和设于排污管道上的阀门。
7.根据权利要求6所述的一种新型可排污水移动式垃圾箱，其特征在于：上述排污管道包括上下延伸并与上述垃圾箱本体内部连通的第一管道，和与第一管道连通并沿水平方向朝所述垃圾箱本体的侧面延伸的第二管道;上述污水进水口形成于所述第一管道的上端，上述污水出水口形成于所述第二管道的外端。
说明书
一种新型可排污水移动式垃圾箱
技术领域
本实用新型涉及移动式垃圾箱、垃圾车领域，具体涉及一种新型可排污水移动式垃圾箱。
背景技术
移动式垃圾箱或垃圾车的结构已为公知，其大致结构如中国发明专利CN201210154541.0公开一种垃圾车，该垃圾车包括车架、位于该车架上方的垃圾箱和举升机构，所述垃圾箱通过所述举升机构在初始位置和工作位置之间移动，在所述初始位置，所述垃圾箱的底部向前下方倾斜。在所述工作位置，所述垃圾箱的底部向后下方倾斜。所述垃圾箱包括位于该垃圾箱底部的底板，在所述初始位置，该底板以第一角度前下方倾斜，在所述工作位置，该底板以第二角度后下方倾斜。所述举升机构包括剪式升降机构和驱动该剪式升降机构运动的举升油缸，所述剪式升降机构设置在所述车架上。所述剪式升降机构包括通过第一铰接点相互铰接的第九杆和第十杆，所述车架上设置有第一滑槽，所述垃圾箱设置有第二滑槽和第三支座，所述第九杆的后端通过第二铰接点铰接在所述车架上，所述第九杆的前端在第三铰接点处与第一滑块铰接，所述第一滑块可滑动地容纳在所述第二滑槽内，所述第十杆的后端通过第四铰接点铰接在所述第三支座上，所述第十杆的前端在第五铰接点处与第二滑块铰接，所述第二滑块可滑动地容纳在所述第一滑槽内。所述第二滑槽形成在所述垃圾箱的底部，所述第三支座从所述垃圾箱的底部向下凸出。所述第一铰接点分别位于所述第九杆的中点和所述第十杆的中点的后方，并且所述举升油缸通过所述第一铰接点驱动所述剪式升降机构。所述第二滑槽平行于所述垃圾箱的底部，所述第一滑槽相对于所述车架向前下方倾斜。在所述初始位置，所述第九杆的前端位于所述第二滑槽的前端，所述第十杆的前端位于所述第一滑槽的前端。在所述工作位置，所述第九杆的前端位于所述第二滑槽的后端，所述第十杆的前端位于所述第一滑槽的后端。这种垃圾车和市场上现有的移动式垃圾箱类似，在实际使用过程中，会由于长时间使用而积累垃圾液体，或积累雨水，造成垃圾箱内积累污水，不易排出，有异味且增加了负重，不利于垃圾的运输和装卸，给人们造成诸多麻烦，实用性有待提高。
鉴于此，本案发明人对上述问题进行深入研究，遂有本案产生。
实用新型内容
本实用新型的目的在于提供一种可高效便捷地将内部的污水排出，更加清洁轻便，实用性强的新型可排污水移动式垃圾箱。
为了达到上述目的，本实用新型采用这样的技术方案：
一种新型可排污水移动式垃圾箱，包括垃圾箱本体;还包括设于所述垃圾箱本体底部的排污水装置;所述排污水装置包括设于所述垃圾箱本体内对污水进行过滤的过滤部件，和设于所述垃圾箱本体外进行排污的排污水部件;所述排污水部件具有处于所述垃圾箱本体内的污水进水口，和处于所述垃圾箱本体外的污水出水口;所述过滤部件封挡在所述污水进水口上方。
上述污水进水口设于上述垃圾箱本体内的最低处。
上述过滤部件为过滤网罩，罩设在上述污水进水口上方。
上述过滤网罩包括上壁和侧壁，所述上壁和侧壁上均形成有过滤网孔。
上述污水进水口设于上述垃圾箱本体内的角落处，上述过滤网罩与所述垃圾箱本体的内侧壁密闭连接，共同构成完整的罩体结构。
上述排污水部件包括排污管道和设于排污管道上的阀门。
上述排污管道包括上下延伸并与上述垃圾箱本体内部连通的第一管道，和与第一管道连通并沿水平方向朝所述垃圾箱本体的侧面延伸的第二管道;上述污水进水口形成于所述第一管道的上端，上述污水出水口形成于所述第二管道的外端。
采用上述技术方案后，本实用新型的新型可排污水移动式垃圾箱，突破传统移动式垃圾箱的构造形式，在实际使用过程中，当经长久使用或下雨后，垃圾箱内会积累污水，打开排污水部件，垃圾箱本体内的污水会经过滤部件进行过滤后由污水进水口进入排污水部件，然后再由排污水部件的污水出水口排出，污水不会积累，垃圾箱更加轻便且过滤部件可防止固体垃圾从排污水部件排出。克服传统移动式垃圾箱经常积累污水、不易排出、有异味且增加了负重、不利于垃圾的运输和装卸的缺陷。与现有技术相比，本实用新型的新型可排污水移动式垃圾箱，其可高效便捷地将内部的污水排出，更加清洁轻便，实用性强。
