申请日2015.09.16
公开(公告)日2015.12.23
IPC分类号B01D36/04
摘要
本发明涉及环绕式多层污水处理装置，包括第一过滤池和环绕设置于第一过滤池外层的第二过滤池，第一过滤池为多级固体物过滤池，第二过滤池为去除漂浮物的双层结构，第一过滤池上方设置有污水进水管，第一过滤池底部设置为镂空结构，第一过滤池内安装有过滤装置，过滤装置包括阶梯型过滤板，上阶梯型过滤板上活动连接有方形过滤板，阶梯型过滤板由左右两侧阶梯状板呈V型相接构成;第二过滤池包括沉降池，沉降池外层设置有环绕的漂浮物清理池，沉降池位于沉降池和漂浮物清理池之间，沉降池下部设有带滤网的出水管，出水管穿过漂浮物清理池、并伸出到漂浮物清理池外部;漂浮物清理池设置有漂浮物排出管，漂浮物排出管直径大于出水管的直径。

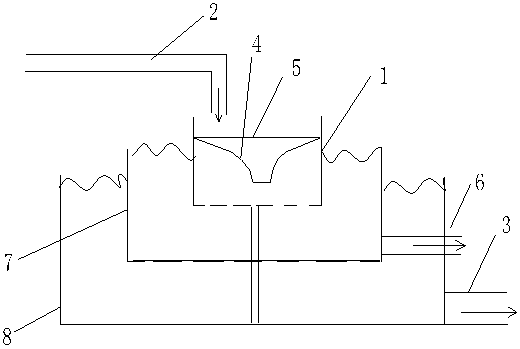

摘要附图
权利要求书
1.一种环绕式多层污水处理装置，其特征在于，包括第一过滤池(1)和环绕设置于所述第一过滤池(1)外层的第二过滤池，所述第一过滤池(1)为多级固体物过滤池，所述第二过滤池为去除漂浮物的双层结构，所述第一过滤池(1)上方设置有污水进水管(2)，所述第一过滤池(1)底部设置为镂空结构，所述第一过滤池(1)内安装有过滤装置，所述过滤装置包括阶梯型过滤板(4)，所述上阶梯型过滤板(4)上活动连接有方形过滤板(5)，所述阶梯型过滤板(4)由左右两侧阶梯状板呈V型相接构成;所述第二过滤池包括沉降池(7)，所述沉降池(7)外层设置有环绕的漂浮物清理池(8)，所述沉降池(7)位于沉降池和漂浮物清理池之间，所述沉降池(7)下部设有带滤网的出水管(6)，所述出水管(6)穿过所述漂浮物清理池(8)、并伸出到所述漂浮物清理池(8)外部;所述漂浮物清理池(8)设置有漂浮物排出管(3)，所述漂浮物排出管(3)直径大于所述出水管(6)的直径。
2.根据权利要求1所述的环绕式多层污水处理装置，其特征在于，所述阶梯型过滤板(4)的左右两侧阶梯状板上对称设置有多个台阶面。
3.根据权利要求2所述的环绕式多层污水处理装置，其特征在于，所述台阶面为斜面。
4.根据权利要求1所述的环绕式多层污水处理装置，其特征在于，所述漂浮物排出管(3)设置于所述漂浮物清理池(8)的侧面下部。
5.根据权利要求1所述的环绕式多层污水处理装置，其特征在于，所述第一过滤池(1)和所述沉降池(7)横截面均为圆形。
说明书
一种环绕式多层污水处理装置
技术领域
本发明涉及污水处理技术领域，更具体地说，涉及一种环绕式多层污水处理装置。
背景技术
随着城市人口的日益膨胀和工农业的不断发展，水环境污染事故发生频繁，严重的危害了人、畜的健康乃至生命。许多湖泊和水库因氮、磷的排放造成水体富营养化，严重威胁到人类的生产生活和生态平衡。现有污水工艺是，先通过粗格栅的原污水经过污水提升泵提升后，经过格栅或者砂滤器，之后进入沉砂池，经过砂水分离的污水进入初次沉淀池，以上为一级处理(即物理处理)，初沉池的出水进入生物处理设备，有活性污泥法和生物膜法，(其中活性污泥法的反应器有曝气池，氧化沟等，生物膜法包括生物滤池、生物转盘、生物接触氧化法和生物流化床)，生物处理设备的出水进入二次沉淀池，二沉池的出水经过消毒排放或者进入三级处理，一级处理结束到此为二级处理，三级处理包括生物脱氮除磷法，混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗析法。二沉池的污泥一部分回流至初次沉淀池或者生物处理设备，一部分进入污泥浓缩池，之后进入污泥消化池，经过脱水和干燥设备后，污泥被最后利用。
利用格栅或过滤器对污水进行初步净化是大多数污水处理的必要工艺程序，现有技术采用简单的过滤装置对污水过滤难免出现堵塞且不便于清理的现象。
发明内容
本发明要解决的技术问题在于，针对现有技术的上述缺陷，提供一种环绕式多层污水处理装置。
本发明解决其技术问题所采用的技术方案是：
构造一种环绕式多层污水处理装置，其中，包括第一过滤池和环绕设置于所述第一过滤池外层的第二过滤池，所述第一过滤池为多级固体物过滤池，所述第二过滤池为去除漂浮物的双层结构，所述第一过滤池上方设置有污水进水管，所述第一过滤池底部设置为镂空结构，所述第一过滤池内安装有过滤装置，所述过滤装置包括阶梯型过滤板，所述上阶梯型过滤板上活动连接有方形过滤板，所述阶梯型过滤板由左右两侧阶梯状板呈V型相接构成;所述第二过滤池包括沉降池，所述沉降池外层设置有环绕的漂浮物清理池，所述沉降池位于沉降池和漂浮物清理池之间，所述沉降池下部设有带滤网的出水管，所述出水管穿过所述漂浮物清理池、并伸出到所述漂浮物清理池外部;所述漂浮物清理池设置有漂浮物排出管，所述漂浮物排出管直径大于所述出水管的直径。
本发明所述的环绕式多层污水处理装置，其中，所述阶梯型过滤板的左右两侧阶梯状板上对称设置有多个台阶面。
本发明所述的环绕式多层污水处理装置，其中，所述台阶面为斜面。
本发明所述的环绕式多层污水处理装置，其中，所述漂浮物排出管设置于所述漂浮物清理池的侧面下部。
本发明所述的环绕式多层污水处理装置，其中，所述第一过滤池和所述沉降池横截面均为圆形。
本发明的有益效果在于：采用多级环绕式污水过滤池既能过滤固体废物又能去除漂浮物的二级污水过滤池;第一过滤池中的方形过滤板和由左右两侧阶梯状板呈V型相接构成的阶梯形过滤板的配合使用，具有多级过滤的作用，且阶梯形过滤板能使污水具有更多停留表面，进一步提高过滤效果;另外，去除漂浮物的环绕式多层污水处理装置针对性强，容易操作，结构简单，建造维护成本低的优点。适合产生污水中只含有漂浮污染物如塑料粉末、橡胶粉末、轻质油类和其它轻质有机化工液体的处理。
