申请日2015.09.16
公开(公告)日2015.12.02
IPC分类号C02F9/14
摘要
本发明涉及一种接触氧化污水处理系统和接触氧化污水处理工艺，特别是一种应用于污水处理工程领域的接触氧化污水处理系统和接触氧化污水处理工艺。本发明提供一种保持污泥活性，提高出水水质，减少占地面积的接触氧化污水处理系统。包括生化池和污水处理设备，所述生化池由调节池沉淀池等连接而成，沉淀池分为第一级沉淀池和第二级沉淀池。本发明提供一种可以保持污泥活性，提高出水水质，减少占地面积的接触氧化污水处理工艺。包括以下几个步骤：a、污水引入调节池中b、厌氧生化处理;c、氧生化处理;d、好氧生化处理;e、进行第一级沉淀池沉淀处理，f、进行二级沉淀沉淀处理。本申请的沉淀效果好，处理时间短，占地面积小。

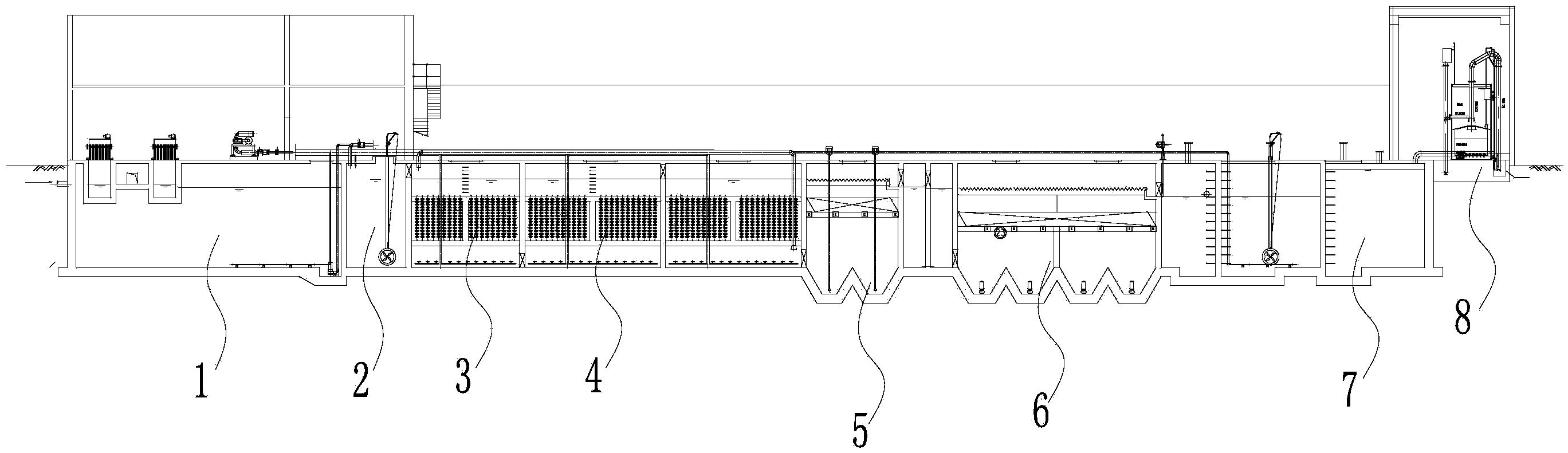

摘要附图
权利要求书
1.接触氧化污水处理系统，包括生化池和污水处理设备，所述生化池由调节池(1)、厌 氧池(2)、缺氧池(3)、好氧池(4)、沉淀池、中水池(7)和过滤池(8)依次连接而成，其 特征在于：所述沉淀池分为第一级沉淀池(5)和第二级沉淀池(6)，其中一级沉淀池与好氧 池(4)连通，二级沉淀池与中水池(7)连通，所述一级沉淀池与厌氧池(2)之间通过污泥 回流管路(9)连通。
2.如权利要求1所述的接触氧化污水处理系统，其特征在于：所述污水处理设备设置在 生化池的上方。
3.接触氧化污水处理工艺，其特征在于，包括以下几个步骤：
a、将污水引入权利要求1所述的调节池(1)中，去除污水中的废渣;
b、将经a步骤处理后的污水引入厌氧池(2)中进行厌氧生化处理;
c、将经b步骤处理后的污水引入缺氧池(3)中进行缺氧生化处理;
d、将经c步骤处理后的污水引入好氧池(4)中进行好氧生化处理;
e、将经d步骤处理后的污水引入第一级沉淀池(5)中进行沉淀处理，使处理后的污水中 的悬浮物含量为50mg/l至100mg/l;
f、将经e步骤处理后的污水引入二级沉淀池中加絮凝药剂进行沉淀处理;
g、将经f步骤处理后的污水引入中水池(7)中，将沉淀出的污泥排出接触氧化污水处理 系统。
4.如权利要求3所述的接触氧化污水处理工艺，其特征在于：在e步骤的沉淀处理中沉 淀负荷值取2.5m3/m2·h至3m3/m2·h。
5.如权利要求3所述的接触氧化污水处理工艺，其特征在于：在f步骤中沉淀处理的沉 淀负荷取值范围为1.5m3/m2·h至2.5m3/m2·h。
说明书
接触氧化污水处理系统和接触氧化污水处理工艺
技术领域
本发明涉及接触氧化污水处理系统和接触氧化污水处理工艺，特别是一种应用于污水处 理工程领域的接触氧化污水处理系统和接触氧化污水处理工艺。
背景技术
接触氧化法是一种兼有活性污泥法和生物膜法特点的一种新的废水生化处理法。这种方 法的主要设备是生物接触氧化滤池。在不透气的曝气池中装有焦炭、砾石、塑料蜂窝等填料， 填料被水浸没，用鼓风机在填料底部曝气充氧,这种方式称谓鼓风曝气装置;空气能自下而上， 夹带待处理的废水，自由通过滤料部分到达地面，空气逸走后，废水则在滤料间格自上向下 返回池底。活性污泥附在填料表面，不随水流动，因生物膜直接受到上升气流的强烈搅动， 不断更新，从而提高了净化效果。因此接触氧化法有以下几个特点：一、容积负荷高，耐冲 击负荷能力强;二、具有膜法的优点，剩余污泥量少;三、具有活性污泥法的优点，辅以 机械设备供氧，生物活性高，泥龄短;四、能分解其它生物处理难分解的物质;五、容易 管理，消除污泥上浮和膨胀等弊端。总之，生物接触氧化法具有处理时间短、体积小、净化 效果好、出水水质好而稳定、污泥不需回流也不膨胀、耗电小等优点。其污水处理过程中， 污泥沉淀后回流至厌氧区与原水进行混合，沉淀出水经过过滤消毒后作为中水使用，在沉淀 处理过程中需要向沉淀池中加入絮凝剂碱式氯化铝，但是根据研究，沉淀池中投加的碱式氯 化铝对污泥活性会一定不利影响。此外现有技术中生化池与相应的污水处理设备设置在同一 高程，生化池和污水处理设备均需要占用大量土地。因此现有技术中还没有一种沉淀效果好， 处理时间短，可以有效保持污泥活性，提高出水水质，降低污水处理中的污泥产量，并且可 以显著减少占地面积的污水处理系统和污水处理工艺。
发明内容
本发明所要解决的技术问题是提供一种沉淀效果好，处理时间短，可以有效保持污泥活 性，提高出水水质，降低污水处理中的污泥产量，并且可以显著减少占地面积的接触氧化污 水处理系统。
为解决上述技术问题，本发明采用的接触氧化污水处理系统，包括生化池和污水处理设 备，所述生化池由调节池、厌氧池、缺氧池、好氧池、沉淀池、中水池和过滤池依次连接而 成，所述沉淀池分为第一级沉淀池和第二级沉淀池，其中一级沉淀池与好氧池连通，二级沉 淀池与中水池连通，所述一级沉淀池与厌氧池之间通过污泥回流管路连通。
所述污水处理设备设置在生化池的上方。
本发明还提供了一种沉淀效果好，处理时间短，可以有效保持污泥活性，提高出水水质， 降低污水处理中的污泥产量，并且可以显著减少占地面积的接触氧化污水处理工艺，包括以 下几个步骤：
a、将污水引入权利要求1所述的调节池中，去除污水中的废渣;
b、将经a步骤处理后的污水引入厌氧池中进行厌氧生化处理;
c、将经b步骤处理后的污水引入缺氧池中进行缺氧生化处理;
d、将经c步骤处理后的污水引入好氧池中进行好氧生化处理;
e、将经d步骤处理后的污水引入第一级沉淀池中进行沉淀处理，使处理后的污水中的悬 浮物含量为50mg/l至100mg/l;
f、将经e步骤处理后的污水引入二级沉淀池中加絮凝药剂进行沉淀处理;
g、将经f步骤处理后的污水引入中水池中，将沉淀出的污泥排出接触氧化污水处理系统。
进一步的是，在e步骤的沉淀处理中沉淀负荷值取2.5m3/m2·h至3m3/m2·h。
进一步的是，在f步骤中沉淀处理的沉淀负荷值取1.5m3/m2·h至2.5m3/m2·h。
本发明的有益效果是：由于采用了两级沉淀池的结构以及两级沉淀的处理工艺，实现第 一级处理中不加絮凝剂，使沉淀出的污泥保持很好的活性，并通过污泥回流管回流至厌氧池 中循环使用。让第二级沉淀处理时污水中仍然含有一定量的污泥，这些污泥在第二级沉淀过 程中成为载体可以加快沉淀过程。本申请相比于现有污水处理及中水回用技术，本申请产生 的污泥量是常规工艺的1/3，出水水质更加良好，甚至可以超越过滤池，节省能耗，长期运 行对活性污泥的性质不会有影响
