申请日2015.11.05
公开(公告)日2016.04.20
IPC分类号C02F9/04
摘要
一种用于金属清洗剂生产线的废水处理装置，它包括水池(30)、活性炭板(31)、酸碱度测试器(32)、碱性剂容器(33)、碱性剂电磁阀(34)、酸性剂容器(35)、酸性剂电磁阀(36)、絮凝剂容器(37)、絮凝剂电磁阀(38)、气泵(39)、废水收集管道(40)、过滤水排放管道(41)和PLC控制器，本实用新型的优点是：自动化程度高，过滤效果好，且过滤的水循环利用，降低污染，节约成本。
权利要求书

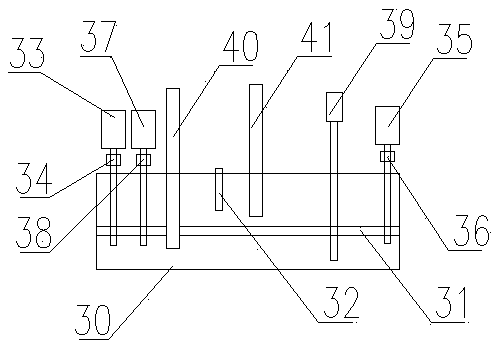

1.一种用于金属清洗剂生产线的废水处理装置，其特征在于它包括水池(30)、活性炭板(31)、酸碱度测试器(32)、碱性剂容器(33)、碱性剂电磁阀(34)、酸性剂容器(35)、酸性剂电磁阀(36)、絮凝剂容器(37)、絮凝剂电磁阀(38)、气泵(39)、废水收集管道(40)、过滤水排放管道(41)和PLC控制器，活性炭板(31)安装在水池(30)内，且把水池(30)分割成上下两层，酸碱度测试器(32)安装在水池(30)内的上层，碱性剂容器(33)、酸性剂容器(35)和絮凝剂容器(37)分别通过碱性剂电磁阀(34)、酸性剂电磁阀(36)和絮凝剂电磁阀(38)与水池(30)的下层用管道相通，气泵(39)的出气口和废水收集管道(40)分别与水池(30)的下层相通，过滤水排放管道(41)与水池(30)的上层相通，酸碱度测试器(32)通过输入模块与PLC控制器电连接，PLC控制器通过输出模块分别控制碱性剂电磁阀(34)、酸性剂电磁阀(36)、絮凝剂电磁阀(38)和气泵(39)的开或关。
说明书
一种用于金属清洗剂生产线的废水处理装置
技术领域
本实用新型涉及金属清洗技术领域，具体涉及一种用于金属清洗剂生产线的废水处理装置。
背景技术
目前，现有的金属清洗剂生产线的废水处理装置结构复杂，工序繁琐，浪费人力，且废水处理不彻底，过滤后的污水直接排放后任然会对环境造成一定的污染。
实用新型内容
本实用新型主要针对目前，现有的金属清洗剂生产线的废水处理装置结构复杂，工序繁琐，浪费人力，且废水处理不彻底，过滤后的污水直接排放后任然会对环境造成一定的污染之不足，而提供一种用于金属清洗剂生产线的废水处理装置。
本实用新型包括水池、活性炭板、酸碱度测试器、碱性剂容器、碱性剂电磁阀、酸性剂容器、酸性剂电磁阀、絮凝剂容器、絮凝剂电磁阀、气泵、废水收集管道、过滤水排放管道和PLC控制器，活性炭板安装在水池内，且把水池分割成上下两层，酸碱度测试器安装在水池内的上层，碱性剂容器、酸性剂容器和絮凝剂容器分别通过碱性剂电磁阀、酸性剂电磁阀和絮凝剂电磁阀与水池的下层用管道相通，气泵的出气口和废水收集管道分别与水池的下层相通，过滤水排放管道与水池的上层相通，酸碱度测试器通过输入模块与PLC控制器电连接，PLC控制器通过输出模块分别控制碱性剂电磁阀、酸性剂电磁阀、絮凝剂电磁阀和气泵的开或关。
本实用新型的优点是：自动化程度高，过滤效果好，且过滤的水循环利用，降低污染，节约成本。
