申请日2015.11.05
公开(公告)日2016.04.13
IPC分类号C02F9/02; C02F1/40; C02F1/28; C02F1/24; C02F101/32
摘要
本实用新型涉及污水处理领域，尤其涉及含油污水处理领域，特别是一种用于含油污水处理的组合式内置泵滤池，包括油水分离池、过滤池和清水池，所述油水分离池设有进水口，所述清水池设有出水口，所述油水分离池、所述过滤池和所述清水池依次连通，所述过滤池内设有中空出水轴，所述中空出水轴的出水口与所述清水池连通，所述中空出水轴与传动机构相连，所述中空出水轴上安装至少一个过滤组件，所述过滤组件侧边设有吸附组件，所述吸附组件与置于所述过滤池内的反抽吸水泵连接。整个设备结构简单、设备的故障率低、运行费省、使用方便，并且设备的占地面积小。
权利要求书
1.一种用于含油污水处理的组合式内置泵滤池，其特征在于：包括油水分离池、过滤池和清水池，所述油水分离池设有进水口，所述清水池设有出水口，所述油水分离池、所述过滤池和所述清水池依次连通，所述过滤池内设有中空出水轴，所述中空出水轴的出水口与所述清水池连通，所述中空出水轴与传动机构相连，所述中空出水轴上安装至少一个过滤组件，所述过滤组件侧边设有吸附组件，所述吸附组件与置于所述过滤池内的反抽吸水泵连接，用于清理和抽吸过滤组件上的污物。
2.根据权利要求1所述的用于含油污水处理的组合式内置泵滤池，其特征在于：每个过滤组件各设有两个吸附组件，所述两个吸附组件分别设置在所述过滤组件两侧。
3.根据权利要求1或2所述的用于含油污水处理的组合式内置泵滤池，其特征在于：所述吸附组件包括吸盘和连通管道，所述吸盘设置在过滤组件侧边，并通过所述连通管道与所述反抽吸水泵相连。
4.根据权利要求3所述的用于含油污水处理的组合式内置泵滤池，其特征在于：还包括抽泥管，所述连通管道通过所述抽泥管与所述反抽吸水泵相连。
5.根据权利要求1或2所述的用于含油污水处理的组合式内置泵滤池，其特征在于：所述过滤组件为滤盘。
6.根据权利要求2所述的用于含油污水处理的组合式内置泵滤池，其特征在于：所述滤盘为套设纤维布的塑压架。
7.根据权利要求1所述的用于含油污水处理的组合式内置泵滤池，其特征在于：还包括融气装置，所述油水分离池和所述过滤池均与所述融气装置连通，过滤池中的污水经过融气装置融气，以形成融气水，所述融气水返回到所述油水分离池。
8.根据权利要求7所述的用于含油污水处理的组合式内置泵滤池， 其特征在于：还包括气泡释放器，所述气泡释放器设置在所述油水分离池内，所述融气装置与所述气泡释放器相连接，用于将融气水中的气泡粉碎。
9.根据权利要求8所述的用于含油污水处理的组合式内置泵滤池，其特征在于：还包括排油池，所述油水分离池内设排油池，所述排油池位于所述油水分离池与所述过滤池相连通的通水孔上方，所述排油池设有出油口。
10.根据权利要求1所述的用于含油污水处理的组合式内置泵滤池，其特征在于：还包括控制装置，所述传动机构和所述反抽吸水泵与所述控制装置相连。
说明书
一种用于含油污水处理的组合式内置泵滤池
技术领域
本实用新型涉及污水处理领域，尤其涉及含油污水处理领域，特别是一种用于含油污水处理的组合式内置泵滤池。
背景技术
目前，随着我国污水处理设施的建设发展，污水处理量逐年增加，对污水进行过滤处理，实现水资源的循环利用意义重大。在油田及石化行业的生产过程中会产生很多含油的污水，含油污水如不及时加以回收处理，会造成浪费;排入河流、湖泊或海湾，会污染水体，影响水生生物生存;用于农业灌溉，则会堵塞土壤空隙，妨碍农作物生长。含油废水的处理应首先考虑对这些污水进行过滤处理，回收油类物质，并充分利用经过处理的水资源。
目前，用于含油污水处理的组合式滤池一般适用于油田外排水、回注水及化工行业含油废水的油和悬浮物的过滤去除。其普遍存在的两个问题，一是排污管上设置有电动阀门，并与污水泵相连，增加了反洗的阻力，运行费用高，并且电动阀门的损坏增加了故障点;二是电动阀门和污水泵设置在组合式滤池外侧，增加了占地面积。
因此，针对以上不足，需要提供一种新型用于含油污水处理的组合式内置泵滤池。
实用新型内容
(一)要解决的技术问题
本实用新型的目的是提供一种用于含油污水处理的组合式内置泵滤池，以解决现有污水泵设备在组合式滤池外存在的占地面积大，与污水泵连接的污水管上设置电动阀门导致反洗阻力大、设备运行费高、电动阀门易损坏的问题。
(二)技术方案

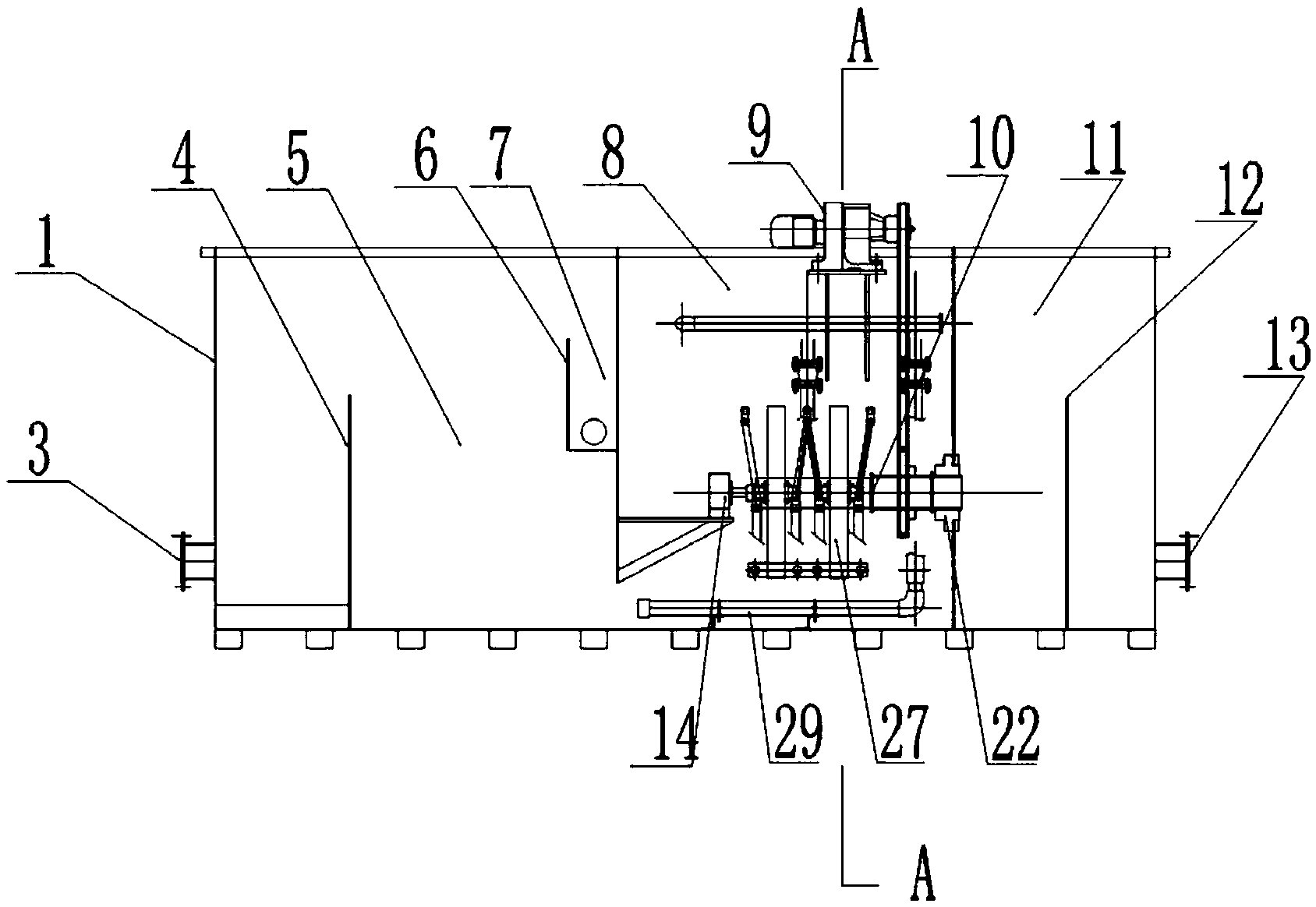

为了解决上述技术问题，本实用新型提供了一种用于含油污水处理的组合式内置泵滤池，其包括油水分离池、过滤池和清水池，所述油水分离池设有进水口，所述清水池设有出水口，所述油水分离池、所述过滤池和所述清水池依次连通，所述过滤池内设有中空出水轴，所述中空出水轴的出水口与所述清水池连通，所述中空出水轴与传动机构相连，所述中空出水轴上安装至少一个过滤组件，所述过滤组件侧边设有吸附组件，所述吸附组件与置于所述过滤池内的反抽吸水泵连接，用于清理和抽吸过滤组件上的污物。
其中，每个过滤组件各设有两个吸附组件，所述两个吸附组件分别设置在所述过滤组件两侧。
其中，所述吸附组件包括吸盘和连通管道，所述吸盘设置在过滤组件侧边，并通过所述连通管道与所述反抽吸水泵相连。
其中，还包括抽泥管，所述连通管道通过所述抽泥管与所述反抽吸水泵相连。
其中，所述过滤组件为滤盘。
其中，所述滤盘为套设纤维布的塑压架。
其中，还包括融气装置，所述油水分离池和所述过滤池均与所述融气装置连通，过滤池中的污水经过融气装置融气，以形成融气水，所述融气水返回所述油水分离池。
其中，还包括气泡释放器，所述气泡释放器设置在所述油水分离池内，所述融气装置与所述气泡释放器相连接，用于将融气水中的气泡粉碎。
其中，还包括排油池，所述油水分离池内设排油池，所述排油池位于所述油水分离池与所述过滤池相连通的通水孔上方，所述排油池设有出油口。
其中，还包括控制装置，所述传动机构和所述反抽吸水泵与所述控制装置相连。
(三)有益效果
本实用新型的上述技术方案具有如下优点：油水分离池、过滤池和清水池连通，通过在过滤池内设有中空出水轴，使中空出水轴的出水口与清水池连通，在中空出水轴上安装过滤组件，所述过滤组件侧边设有吸附组件，所述吸附组件与置于所述过滤池内的反抽吸水泵连接，用于清理和抽吸过滤组件上的污物，其中，由于反抽吸水泵置于过滤池内，用于含油污水处理的组合式内置泵滤池可仅通过使用反抽吸水泵排污，使整个设备结构更为简单、降低了设备的故障率、节约了运行费、使用更加方便，同时反抽吸水泵内置于过滤池也使设备的占地面积更小。
