申请日2015.11.05
公开(公告)日2016.03.09
IPC分类号C02F9/04; C02F11/12; C02F103/16
摘要
本实用新型公开了一种高效电镀废水处理系统，包括混合池、均和池、沉淀池、污泥脱水机、储水池、净水池，所述混合池内设有搅拌机，混合池一侧设有均和池，均和池一侧设有pH检测器，所述均和池一侧设有加药池，所述加药池一侧设有沉淀池，所述沉淀池包括池体、支撑座、斜板、振动器、排污泵、污水进口、出水口，所述出水口通过管道连接储水池，所述储水池一侧设有净水池;所述沉淀池一侧设有污泥脱水机，所述污泥脱水机包括支撑台、箱体、甩筒、螺旋叶片、电机、传动轴、进料转筒、污泥进口所述污泥脱水机一侧设有集水箱，污泥脱水机另一侧设有污泥回收箱。本实用新型净化效果好，污泥回收利用，净化后的废水进行回收利用。
权利要求书
1.一种高效电镀废水处理系统，包括混合池、均和池、沉淀池、污泥脱水机、储水池、净水池，所述混合池内设有搅拌机，混合池一侧设有均和池，均和池一侧设有pH检测器，所述均和池一侧设有加药池，所述加药池一侧设有沉淀池，其特征在于所述沉淀池包括池体、支撑座、斜板、振动器、排污泵、污水进口、出水口，所述池体上部设有气浮机，所述池体一侧设有污水进口，所述池体底部设有斜板，所述斜板一侧设有振动器，斜板底部设有排污泵，所述池体上部设有出水口，所述出水口通过管道连接储水池，所述储水池一侧设有净水池;
所述沉淀池一侧设有污泥脱水机，所述污泥脱水机包括支撑台、箱体、甩筒、螺旋叶片、电机、传动轴、进料转筒、污泥进口，所述支撑台上部设有箱体，所述箱体内部设有甩筒，所述甩筒中心设有传动轴，所述传动轴一端连接电机，传动轴另一端连接进料转筒，所述传动轴上设有若干螺旋叶片，所述进料转筒中心设有污泥进口，所述污泥脱水机一侧设有集水箱，污泥脱水机另一侧设有污泥回收箱。
2.根据权利要求1所述的一种高效电镀废水处理系统，其特征在于所述沉淀池内部设有导流板，所述导流板W型，导流板底部设有抽泥管，导流板一侧设有支架。
3.根据权利要求1所述的一种高效电镀废水处理系统，其特征在于所述沉淀池一侧设有二级沉淀池，所述二级沉淀池内设有若干斜管，斜管底部设有排污泵。
4.根据权利要求1所述的一种高效电镀废水处理系统，其特征在于污泥脱水机一侧设有烘干装置。
说明书
一种高效电镀废水处理系统
技术领域
本实用新型属于废水处理技术领域，特别涉及一种高效电镀废水处理系统。
背景技术
目前，电镀和金属加工业废水中锌的主要来源是电镀或酸洗的拖带液，污染物经金属漂洗过程又转移到漂洗水中;酸洗工序包括将金属先浸在强酸中以去除表面的氧化物，随后再浸入含强铬酸的光亮剂中进行增光处理，该废水中含有大量的盐酸和锌、铜等重金属离子及有机光亮剂等，毒性较大，有些还含致癌、致畸、致突变的剧毒物质，对人类危害极大。
由于废水排放量比较大，从而使得普通沉淀处理中污泥量大，不妥当处理湿污泥，污泥外排晾晒，会造成环境的二次污染。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种高效电镀废水处理系统，净化效果好，污泥回收利用，净化后的废水进行回收利用，不造成二次污染。
为了实现上述目的，本实用新型采用的技术方案是：

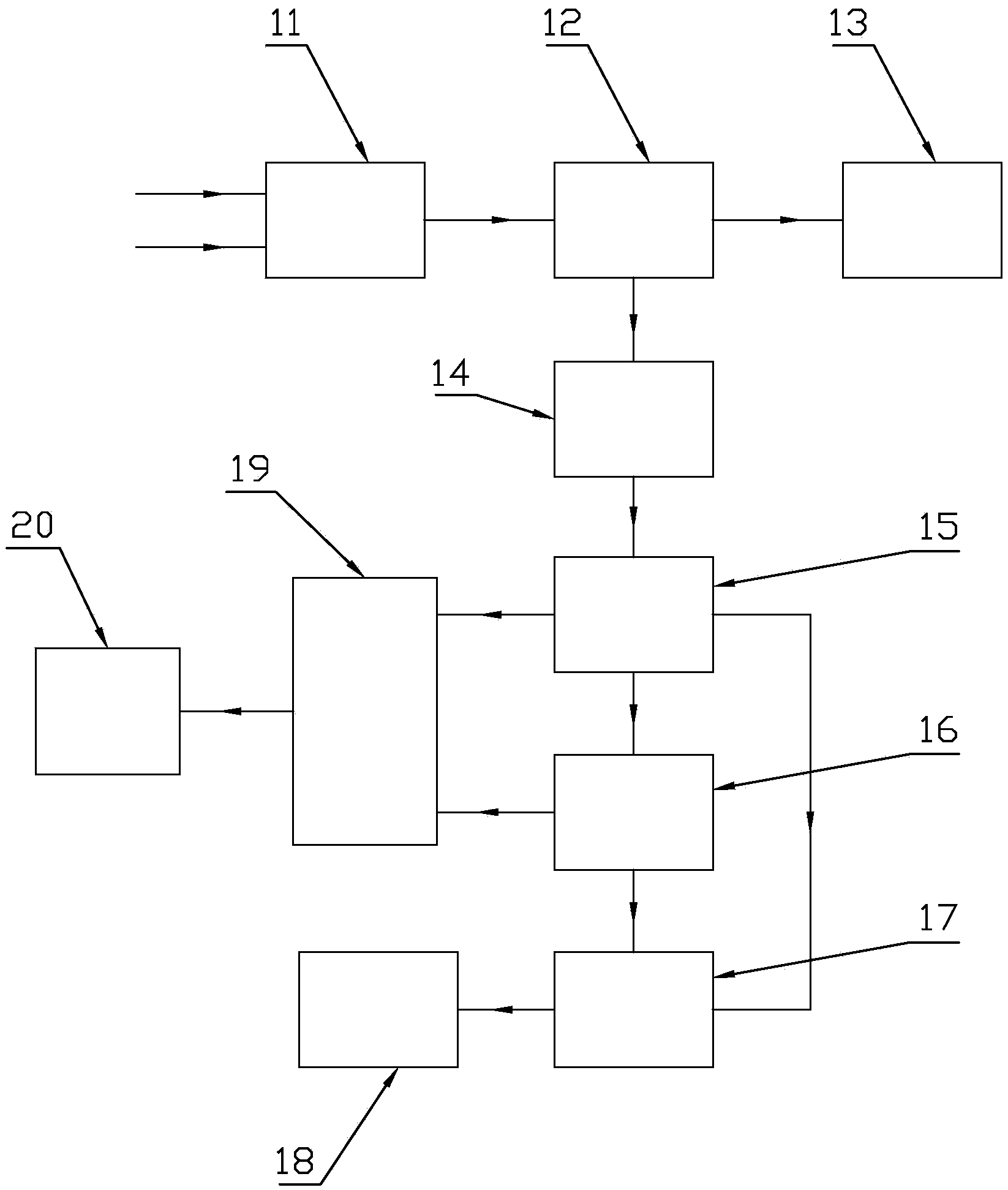

一种高效电镀废水处理系统，包括混合池、均和池、沉淀池、污泥脱水机、储水池、净水池，所述混合池内设有搅拌机，搅拌机将不同时段的废水进行搅拌均匀，混合均匀，混合池一侧设有均和池，二者通过管道连接，均和池一侧设有pH检测器，pH检测器对均和池内的酸碱度进行检测，所述均和池一侧设有加药池，二者通过管道连接，加药池中发生中和反应，所述加药池一侧设有沉淀池，所述沉淀池包括池体、支撑座、斜板、振动器、排污泵、污水进口、出水口，所述池体上部设有气浮机，气浮机对悬浮的杂质进行收集;所述池体一侧设有污水进口，所述池体底部设有斜板，废水通过斜板形成沉淀，所述斜板一侧设有振动器，斜板底部设有排污泵，所述池体上部设有出水口，所述出水口通过管道连接储水池，所述储水池一侧设有净水池，净水池对静置后的水进行净化处理，净化后的水回收利用;
所述沉淀池一侧设有污泥脱水机，所述污泥脱水机包括支撑台、箱体、甩筒、螺旋叶片、电机、传动轴、进料转筒、污泥进口，所述支撑台上部设有箱体，所述箱体内部设有甩筒，所述甩筒中心设有传动轴，所述传动轴一端连接电机，传动轴另一端连接进料转筒，所述传动轴上设有若干螺旋叶片，所述进料转筒中心设有污泥进口，污泥通过污泥进口进入进料转筒，电机带动传动轴上的螺旋叶片高速旋转，对污泥进行离心脱水;所述污泥脱水机一侧设有集水箱，污泥脱水机另一侧设有污泥回收箱。
优选的，所述沉淀池内部设有导流板，所述导流板W型，导流板底部设有抽泥管，导流板一侧设有支架，导流板一方便面改变污水的流动方向，另一方面使得池体进一步的沉淀，沉淀物滑落到导流板底部通过抽泥管抽走，有效的进行污泥的回收。
优选的，所述沉淀池一侧设有二级沉淀池，所述二级沉淀池内设有若干斜管，斜管底部设有排污泵，通过斜管对废水中的杂质进行有效的沉淀，沉淀效果好，二级沉淀池通过管道连接污泥脱水机。
优选的，污泥脱水机一侧设有烘干装置，对脱水后的污泥进行烘干，使得污泥有效的回收利用，防止污泥外排进行二次污染。
本实用新型与现有技术相比较有益效果表现在：
1)净化效果好，污泥回收利用，净化后的废水进行回收利用，不造成二次污染;
2)沉淀池内部设有导流板，导流板一方便面改变污水的流动方向，另一方面使得池体进一步的沉淀，沉淀物滑落到导流板底部通过抽泥管抽走，有效的进行污泥的回收;
3)沉淀池一侧设有二级沉淀池，二级沉淀池中若干斜管对废水中的杂质进行有效的沉淀，沉淀效果好;
4)污泥脱水机一侧设有烘干装置，对脱水后的污泥进行烘干，使得污泥有效的回收利用，防止污泥外排进行二次污染。
