申请日2015.09.16
公开(公告)日2015.11.18
IPC分类号C02F1/40; C02F9/02
摘要
本发明公开了一种食堂废水隔油装置，属于油水分离处理领域，包括泔水进口和出渣口，所述泔水进口下端设置有送渣腔，送渣腔内设置有螺杆，螺杆与电机连接，螺杆下端设置有第一过滤板，第一过滤板的下端设置有油水集槽，油水集槽侧壁面的上端设置有出油口，且开始出油口的油水集槽壁上设置有倾斜的第二过滤板，油水集槽的底端设置有出水口，出水口上设置有阀门，出水口上端设置有与油水集槽连接的观察柱，出渣口的下端设置有回收桶，本发明结构简单，操作方便，分离效果好。

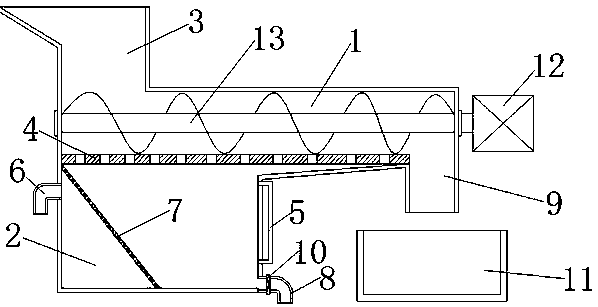

摘要附图
权利要求书
1.食堂废水隔油装置，包括泔水进口和出渣口，其特征在于，所述泔水进口下端设置有送渣腔，送渣腔内设置有螺杆，螺杆与电机连接，螺杆下端设置有第一过滤板，第一过滤板的下端设置有油水集槽，油水集槽侧壁面的上端设置有出油口，且开始出油口的油水集槽壁上设置有倾斜的第二过滤板，油水集槽的底端设置有出水口，第二过滤板隔设于出油口与出水口之间，出水口上设置有阀门，出水口上端设置有与油水集槽连接的观察柱，出渣口的下端设置有回收桶。
2.根据权利要求1所述的食堂废水隔油装置，其特征在于，所述第一过滤板的过滤孔孔径大于第二过滤板的过滤孔孔径。
3.根据权利要求1所述的食堂废水隔油装置，其特征在于，所述出渣口与油水集槽之间的衔接面为斜面，第一过滤板的下表面与衔接面的最高点贴合。
说明书
食堂废水隔油装置
技术领域
本发明涉及油水分离处理领域，具体为一种食堂废水隔油装置。
背景技术
随着食堂规模日益扩大的今天，食堂废水量越来越多，废水处理质量不高，油水分离不彻底，含超标的油水混合物直接排入到市政污水管道中，含油脂的污水长期这样直接排放，势必造成市政排水管网结垢堵塞，因堵塞后不易清理，极易造成城市排水管网瘫痪，给生产和生活带来的损失和影响是非常严重的，同时造成了很大的资源浪费。
发明内容
本发明的目的在于提供一种食堂废水隔油装置，以解决上述问题。
为实现本发明目的，采用的技术方案为：食堂废水隔油装置，包括泔水进口和出渣口，所述泔水进口下端设置有送渣腔，送渣腔内设置有螺杆，螺杆与电机连接，螺杆下端设置有第一过滤板，第一过滤板的下端设置有油水集槽，油水集槽侧壁面的上端设置有出油口，且开始出油口的油水集槽壁上设置有倾斜的第二过滤板，油水集槽的底端设置有出水口，第二过滤板隔设于出油口与出水口之间，出水口上设置有阀门，出水口上端设置有与油水集槽连接的观察柱，出渣口的下端设置有回收桶。
进一步地，所述第一过滤板的过滤孔孔径大于第二过滤板的过滤孔孔径。
进一步地，所述出渣口与油水集槽之间的衔接面为斜面，第一过滤板的下表面与衔接面的最高点贴合。
本发明的有益效果是，通过螺杆和第一过滤板的配合，将从泔水入口倒入的废水进行初次的过滤，剩余在第一过滤板上的残留物可以通过螺杆的配合将残留物从出渣口排出到回收桶内，初次过滤的废水进入到油水集槽后，废水表面的油层通过出油口排出，同时位于油水集槽内的第二过滤板可以更好地对废水再次过滤，使出油口排出的油层更加干净，同时观察柱可以观察到油水集槽内废水上的油层厚度，本发明能快速的将废水中的油层进行分离，分离的油层干净，整个操作的方式简单
