申请日2015.11.05
公开(公告)日2016.03.23
IPC分类号C02F9/14
摘要
本实用新型公开了一种CSBR污水处理池，包括污水处理池，所述污水处理池的内部设置有反应池和沉淀池，所述反应池的一侧面设置有第一进水管，所述沉淀池的一侧面设置有出水管，所述反应池包括缺氧池、厌氧池和好氧池，所述缺氧池和厌氧池均位于污水处理池内壁的顶部，所述缺氧池通过设置在其一侧的输水管与设置在缺氧池一侧的厌氧池固定连接。该CSBR污水处理池，反应池功能更加多样化，节省了处理设施所需的空间，降低了操作人员的劳动强度，而且使污水处理池更加智能，加速了有机物的氧化分解，提高了处理效率，有效提高了沉淀效率，自动完成了污泥回流，降低了污水处理的运行费用。
权利要求书

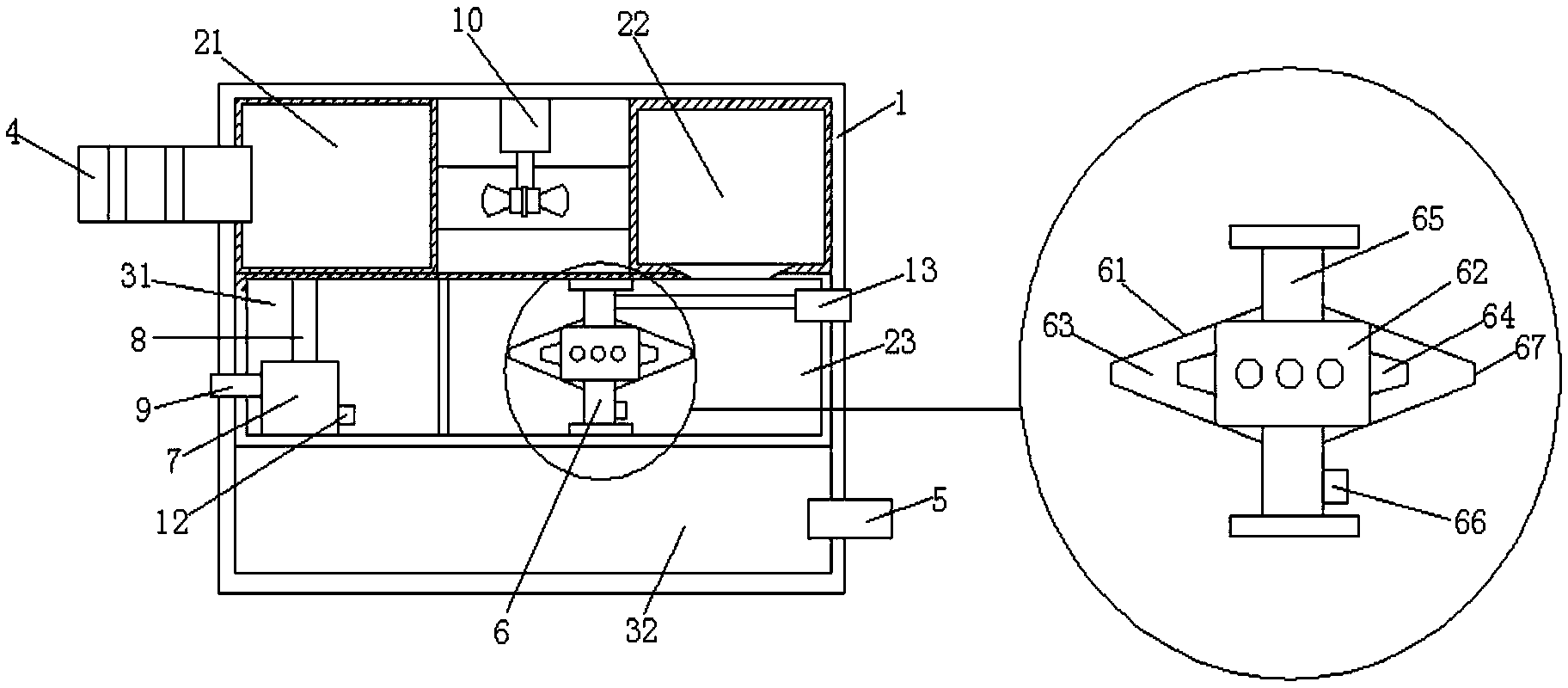

1.一种CSBR污水处理池，包括污水处理池(1)，所述污水处理池(1)的内部设置有反应池(2)和沉淀池(3)，所述反应池(2)的一侧面设置有第一进水管(4)，所述沉淀池(3)的一侧面设置有出水管(5)，其特征在于：所述反应池(2)包括缺氧池(21)、厌氧池(22)和好氧池(23)，所述缺氧池(21)和厌氧池(22)均位于污水处理池(1)内壁的顶部，所述缺氧池(21)通过设置在其一侧的输水管与设置在缺氧池(21)一侧的厌氧池(22)固定连接，所述厌氧池(22)的底部通过排水口与设置在污水处理池(1)中部的好氧池(23)连通，所述好氧池(23)的内部设置有叠加式射流曝气器(6)，所述叠加式射流曝气器(6)包括外壳(61)，所述外壳(61)的一侧开设有外喷嘴(67)，所述外壳(61)的内部设置有内腔(62)，所述外壳(61)与内腔(62)之间的间隙形成用于混合气体与液体的混合腔(63)，所述内腔(62)的表面固定连接有内喷嘴(64)，所述内腔(62)的顶部和底部分别固定连接有进气管(65)和第二进水管(66)，所述叠加式射流曝气器(6)通过进气管(65)与贯穿污水处理池(1)的输气管(13)固定连接，所述沉淀池(3)包括回流沉淀池(31)和设置在污水处理池(1)内壁底部的静置沉淀池(32)，所述回流沉淀池(31)通过滤网与设置在其一侧的好氧池(23)连通，所述回流沉淀池(31)的内部设置有余气分离器(7)，所述余气分离器(7)电连接有控制器(14)，所述余气分离器(7)通过设置在其顶部的回流管(8)和一侧的排气管(9)分别与缺氧池(21)和污水处理池(1)的外部连通，所述余气分离器(7)的另一侧设置有污水管(12)。
2.根据权利要求1所述的一种CSBR污水处理池，其特征在于：所述污水处理池(1)内壁的顶部还设置有电机(10)，所述电机(10)通过转轴与设置在输水管内部的叶轮(11)套接。
3.根据权利要求1所述的一种CSBR污水处理池，其特征在于：所述第一进水管(4)的内部设置有用于阻隔大型物料的格栅网。
4.根据权利要求1所述的一种CSBR污水处理池，其特征在于：所述控制器(14)还分别与消毒装置(15)、叠加式射流曝气器(6)和电机(10)电连接，所述控制器(14)还电连接有气体感应装置(16)。
5.根据权利要求1所述的一种CSBR污水处理池，其特征在于：所述叠加式射流曝气器(6)的进气管(65)和第二进水管(66)分别通过安装盘固定连接在好氧池(23)的顶部和底部。
说明书
一种CSBR污水处理池
技术领域
本实用新型涉及污水处理技术领域，具体为一种CSBR污水处理池。
背景技术
污水处理池为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，而目前市场上的污水处理池，功能比较单一，需要操作人员耗费很多的劳动时间，而且在污水处理和反应过程中，反应效率很慢，在普通的污泥沉淀中，都没有进行余气分离措施，而污水中少量的余气进入沉淀区直接造成城市污染、影响了沉淀效果，且在普通沉淀池中通常都要加装污泥泵进行污泥回流，沉淀效率很低。
实用新型内容
本实用新型的目的在于提供一种CSBR污水处理池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种CSBR污水处理池，包括污水处理池，所述污水处理池的内部设置有反应池和沉淀池，所述反应池的一侧面设置有第一进水管，所述沉淀池的一侧面设置有出水管，所述反应池包括缺氧池、厌氧池和好氧池，所述缺氧池和厌氧池均位于污水处理池内壁的顶部，所述缺氧池通过设置在其一侧的输水管与设置在缺氧池一侧的厌氧池固定连接，所述厌氧池的底部通过排水口与设置在污水处理池中部的好氧池连通，所述好氧池的内部设置有叠加式射流曝气器，所述叠加式射流曝气器包括外壳，所述外壳的一侧开设有外喷嘴，所述外壳的内部设置有内腔，所述外壳与内腔之间的间隙形成用于混合气体与液体的混合腔，所述内腔的表面固定连接有内喷嘴，所述内腔的顶部和底部分别固定连接有进气管和第二进水管，所述叠加式射流曝气器通过输气管与贯穿污水处理池的进气管固定连接，所述沉淀池包括回流沉淀池和设置在污水处理池内壁底部的静置沉淀池，所述回流沉淀池通过滤网与设置在其一侧的好氧池连通，所述回流沉淀池的内部设置有余气分离器，所述余气分离器通过设置在其顶部的回流管和一侧的排气管分别与缺氧池和污水处理池的外部连通，所述余气分离器的另一侧设置有污水管。
优选的，所述污水处理池内壁的顶部还设置有电机，所述电机通过转轴与设置在输水管内部的叶轮套接。
优选的，所述第一进水管的内部设置有用于阻隔大型物料的格栅网。
优选的，所述余气分离器电连接有控制器，所述控制器还分别与消毒装置、叠加式射流曝气器和电机电连接，所述控制器还电连接有气体感应装置。
优选的，所述叠加式射流曝气器的进气管和第二进水管分别通过安装盘固定连接在好氧池的顶部和底部。
与现有技术相比，本实用新型的有益效果是：该CSBR污水处理池，通过设置污水处理池内设置反应池和沉淀池，而反应池分为缺氧池、厌氧池和好氧池，使反应池功能更加多样化，节省了处理设施所需的空间，通过设置控制器，降低了操作人员的劳动强度，而且使污水处理池更加智能，通过设置叠加式射流曝气器，使气水混合物在射流器内两次混合，增加了空气与污水的接触面积，氧气从空气向污水中的转移率得到很大的提高，从而加速了有机物的氧化分解，提高了处理效率，设置余气分离器，有效提高了沉淀效率，同时又自动完成了污泥回流;余气分离器既使余气得到有效分离，又自动完成了污泥回流，降低了污水处理的运行费用。
