申请日2015.11.05
公开(公告)日2016.04.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种二级节能水处理装置，包括一级过滤器、二级过滤器、反渗透主机和纯水箱，所述一级过滤器、二级过滤器和反渗透主机通过管道依次连接，反渗透主机与纯水箱连接，二级过滤器右侧安装有加药装置，加药装置包括药液箱和电控箱，药液箱通过送药管道连接到二级过滤器右方的管道上，送药管道上分别设有药泵和耐酸碱电磁阀，二级过滤器右方的管道内设有pH探头，电控箱包括pH计和控制电路，pH探头的输出端和pH计相连，控制电路的输入端与pH计相连，控制电路的输出端分别与药泵、耐酸碱电磁阀的控制端相连。本实用新型结构简单、使用方便，药量自动投加与精确控制，实用性强，制作成本不高。
权利要求书

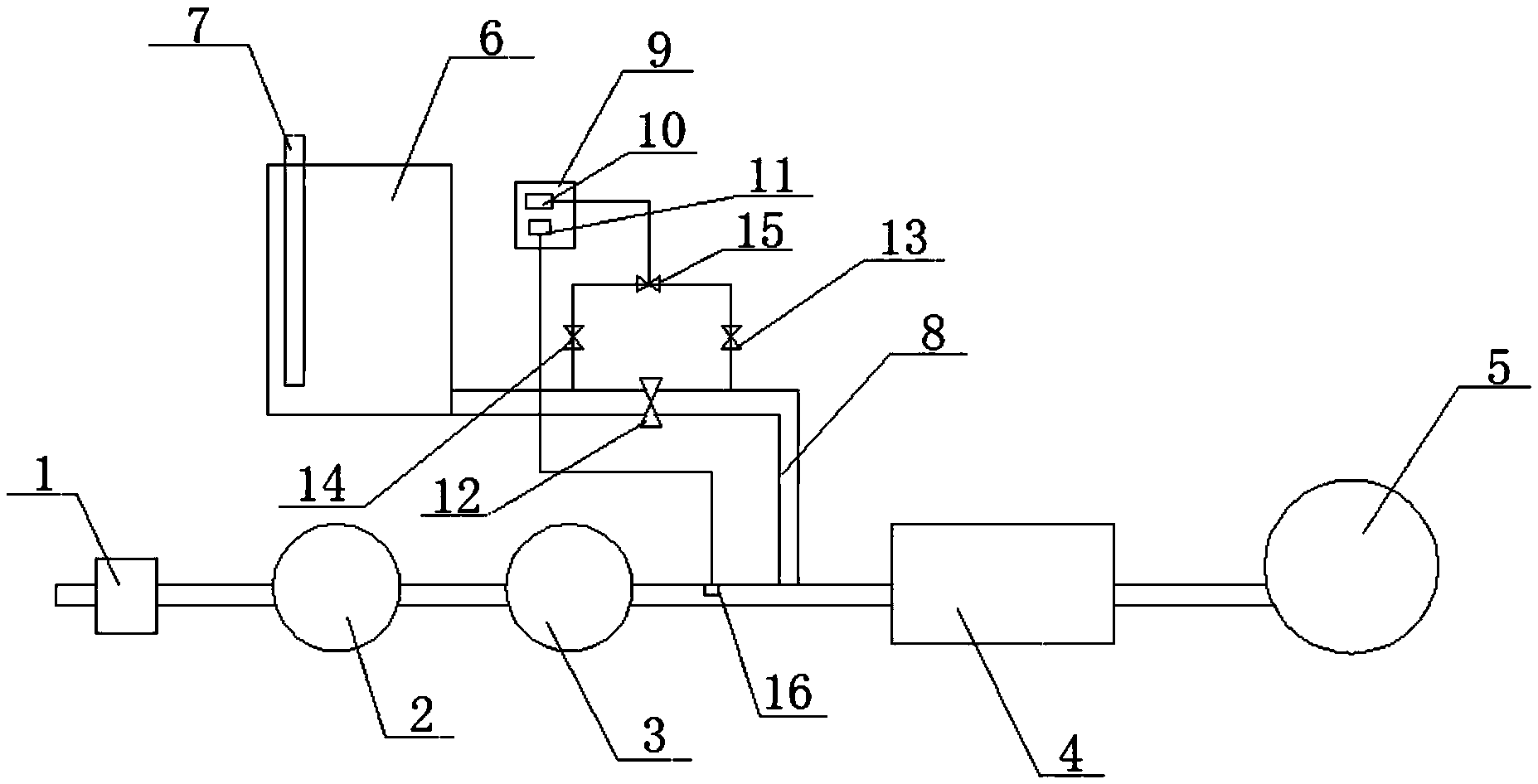

1.一种二级节能水处理装置，包括一级过滤器(2)、二级过滤器(3)、反渗透主机(4)和纯水箱(5)，其特征在于，所述一级过滤器(2)、二级过滤器(3)和反渗透主机(4)通过管道依次连接，所述反渗透主机(4)与纯水箱(5)连接，所述的纯水箱(5)呈圆筒状，纯水箱(5)上设置有进水口、出水口、换气口，所述的进水口、出水口分别设置有止回阀，所述的一级过滤器(2)是机械过滤器，二级过滤器(3)是活性炭过滤器，所述的二级过滤器(3)右侧安装有加药装置，加药装置包括药液箱(6)和电控箱(9)，所述药液箱(6)通过送药管道连接到二级过滤器(3)右方的管道上，所述送药管道上分别设有药泵和耐酸碱电磁阀(15)，二级过滤器(3)右方的管道内设有pH探头(16)，所述电控箱(9)包括pH计(11)和控制电路(10)，所述pH探头(16)的输出端和pH计(11)相连，所述控制电路(10)的输入端与pH计(11)相连，所述控制电路(10)的输出端分别与药泵、耐酸碱电磁阀(15)的控制端相连。
2.根据权利要求1所述的一种二级节能水处理装置，其特征在于，所述耐酸碱电磁阀(15)上还并联连接有手动控制阀(12)。
3.根据权利要求1所述的一种二级节能水处理装置，其特征在于，所述耐酸碱电磁阀(15)上还串联连接有进液安全控制阀(14)和出液安全控制阀(13)，所述进液安全控制阀(14)、耐酸碱电磁阀(15)、出液安全控制阀(13)三者依次串联连接后再与手动控制阀(12)并联连接。
4.根据权利要求1所述的一种二级节能水处理装置，其特征在于，所述药液箱(6)上设有液位计(7)。
5.根据权利要求1所述的一种二级节能水处理装置，其特征在于，所述一级过滤器(2)的左侧设有高压泵装置(1)。
说明书
一种二级节能水处理装置
技术领域
本实用新型涉及水处理装置技术领域，具体是一种二级节能水处理装置。
背景技术
水是生命之源，水处理技术随着科技的发展在不断进步。水处理技术中，反渗透净水设备是一种常用的净水设备。反渗透设备是以压力差为推动力的一种高新膜分离技术，反渗透净水设备能通过多级过滤将原水中的工业污染物、重金属、细菌、病毒等大量混入水中的杂志全部隔离，过滤出纯净水。该技术生产出的纯净水是当前公认的纯度最高的水，是人们补充优质水分的最佳选择。但是，现有技术中的反渗透净水设备中，由于体积较小，很难满足大量用水的需要，另外，进入反渗透装置的水大多只经过一次过滤，增加了反渗透装置的工作负荷。而且化工厂、纺织厂、电镀厂、印制线路板厂等等工厂生产时都会产生种类不一的工业废水，此类废水必须得经过处理达标之后才能排放，而达标排放众多参数中就包含pH值。近几年国家紧抓环保，重视环保，对废水达标排放等管控非常严格，国家允许废水排放的pH值6-9，所以能否准确控制pH值对于达标排放至关重要。所以精确控制pH值至关重要。
实用新型内容
本实用新型的目的在于提供一种结构简单、使用方便的二级节能水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种二级节能水处理装置，包括一级过滤器、二级过滤器、反渗透主机和纯水箱，所述一级过滤器、二级过滤器和反渗透主机通过管道依次连接，所述反渗透主机与纯水箱连接，所述的纯水箱呈圆筒状，纯水箱上设置有进水口、出水口、换气口，所述的进水口、出水口分别设置有止回阀，所述的一级过滤器是机械过滤器，二级过滤器是活性炭过滤器，所述的二级过滤器右侧安装有加药装置，加药装置包括包括药液箱和电控箱，所述药液箱通过送药管道连接到二级过滤器右方的管道上，所述送药管道上分别设有药泵和耐酸碱电磁阀，二级过滤器右方的管道内设有pH探头，所述电控箱包括pH计和控制电路，所述pH探头的输出端和pH计相连，所述控制电路的输入端与pH计相连，所述控制电路的输出端分别与药泵、耐酸碱电磁阀的控制端相连。
作为本实用新型进一步的方案：所述耐酸碱电磁阀上还并联连接有手动控制阀。
作为本实用新型进一步的方案：所述耐酸碱电磁阀上还串联连接有进液安全控制阀和出液安全控制阀，所述进液安全控制阀、耐酸碱电磁阀、出液安全控制阀三者依次串联连接后再与手动控制阀并联连接。
作为本实用新型进一步的方案：所述药液箱上设有液位计。
作为本实用新型再进一步的方案：所述一级过滤器的左侧设有高压泵装置。
与现有技术相比，本实用新型的有益效果是：在反渗透主机工作前，水源经过了机械过滤器，活性炭过滤器两级水处理，使得反渗透主机处理的水源更加洁净。本实用新型的机械过滤器、活性炭过滤器、反渗透主机均采用大容量结构设计，可以得到更多过滤后的纯净水。另外，本实用新型结构简单，实用性强，制作成本不高，本产品适合在同类产品中推广使用。设有pH探头，通过pH探头与pH计来控制投加酸或投碱，使得pH值控制的更精确，能够实现酸或碱的自动投加与精确控制，确保废水pH值达到国家允许的排放值，具有酸或碱投加精确度高的优点，能够适用于各种处理工业废水达标排放的企业。装有耐酸碱电磁阀，基于控制电路实现了自动投酸或者投碱，不需要每次设备运行时人为的去打开手动球阀，具有自动化程度高的优点，药液箱上设有液位计，能够避免药泵空转的可能性，保证了设备的稳定性。
