申请日2015.11.05
公开(公告)日2016.05.11
IPC分类号C02F3/30
摘要
本实用新型公开了一种除污效果好的一体上流式生化废水处理装置，包括：设置在一层的水解酸化池和设置在二层与水解酸化池相互连通的接触氧化池，在所述水解酸化池和接触氧化池的一侧设置有与水解酸化池相互连通的沉定池，在所述水解酸化池的外侧设置有进水口，所述接触氧化池的上端一侧通过导流管与沉淀池的底部相互连通，在所沉淀池内设置有滑轨，液下搅拌机通过滑块滑动设置在滑轨上，在所述滑轨上端的沉淀池上设置有液下搅拌机升降装置，所述液下搅拌机通过链条与腋下搅拌机升降装置相连接，在所述沉淀池的上端一侧设置有出水口，在所述沉淀池的下端一侧设置有排泥口。
权利要求书

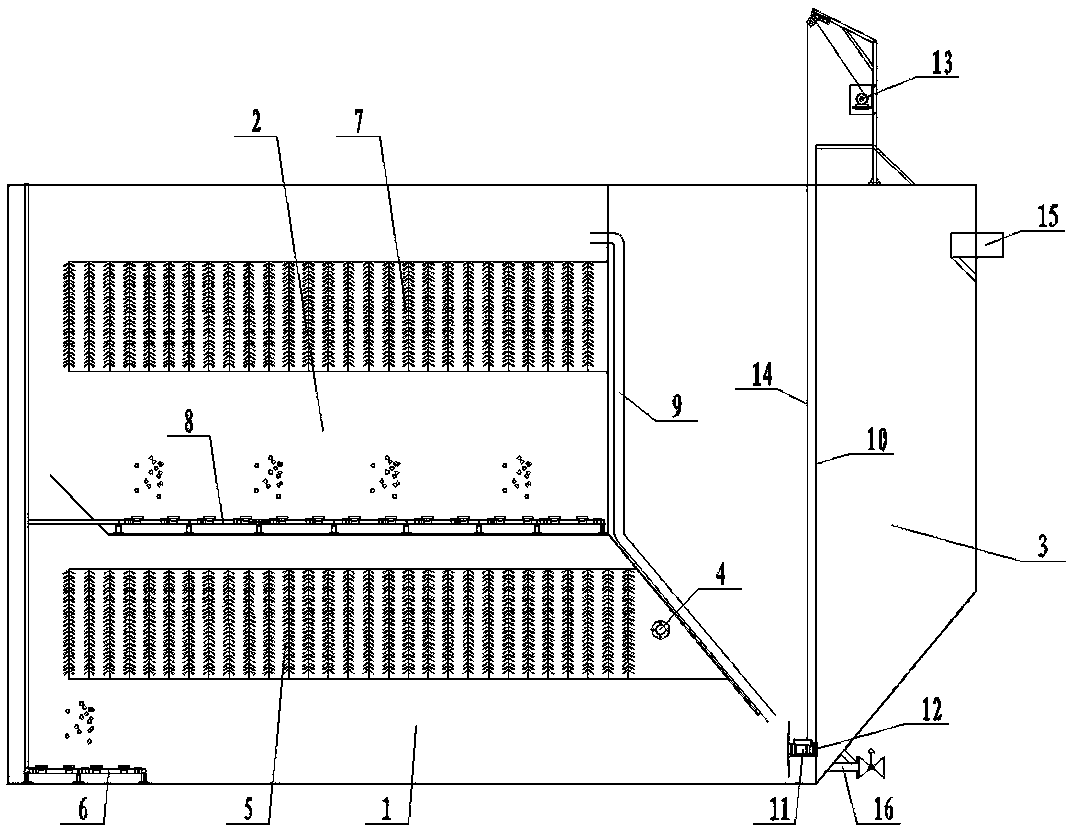

1.一体上流式生化废水处理装置，其特征在于：包括：设置在一层的水解酸化池(1)和设置在二层与水解酸化池(1)相互连通的接触氧化池(2)，在所述水解酸化池(1)和接触氧化池(2)的一侧设置有与水解酸化池(1)相互连通的沉淀池(3)，在所述水解酸化池(1)的外侧设置有进水口(4)，在所述水解酸化池(1)的中部设置有下活性菌吸附装置(5)，在所述水解酸化池(1)的底部设置有下曝气装置(6)，在所述接触氧化池(2)的中部设置有上活性菌吸附装置(7)，在所述接触氧化池(2)的底部设置有上曝气装置(8)，所述接触氧化池(2)的上端一侧通过导流管(9)与沉淀池(3)的底部相互连通，在所沉淀池(3)内设置有滑轨(10)，液下搅拌机(11)通过滑块(12)滑动设置在滑轨(10)上，在所述滑轨(10)上端的沉淀池(3)上设置有液下搅拌机升降装置(13)，所述液下搅拌机(11)通过链条(14)与液下搅拌机升降装置(13)相连接，在所述沉淀池(3)的上端一侧设置有出水口(15)，在所述沉淀池(3)的下端一侧设置有排泥口(16)。
说明书
一体上流式生化废水处理装置
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种一体上流式生化废水处理装置。
背景技术
厌氧好氧工艺法是处理生化废水最常用的方法，但在处理有机物含量超标但水量很少的废水时，由于构建物较多，活性菌培养困难，抗冲击能力差。若使用物化加药处理，日常运行药剂使用费用多，效果欠佳;若使用膜生物反应器进行处理，建造费用庞大，需配套反冲洗装置以防膜生物反应器堵塞，投资成本高。现亟需设计一套投资成本低、符合各项生产要求的污水处理设备。
实用新型内容
本实用新型所要解决的技术问题是：提供一种除污效果好的一体上流式生化废水处理装置。
为了解决上述技术问题，本实用新型采用的技术方案是：一体上流式生化废水处理装置，包括：设置在一层的水解酸化池和设置在二层与水解酸化池相互连通的接触氧化池，在所述水解酸化池和接触氧化池的一侧设置有与水解酸化池相互连通的沉淀池，在所述水解酸化池的外侧设置有进水口，在所述水解酸化池的中部设置有下活性菌吸附装置，在所述水解酸化池的底部设置有下曝气装置，在所述接触氧化池的中部设置有上活性菌吸附装置，在所述接触氧化池的底部设置有上曝气装置，所述接触氧化池的上端一侧通过导流管与沉淀池的底部相互连通，在所沉淀池内设置有滑轨，液下搅拌机通过滑块滑动设置在滑轨上，在所述滑轨上端的沉淀池上设置有液下搅拌机升降装置，所述液下搅拌机通过链条与液下搅拌机升降装置相连接，在所述沉淀池的上端一侧设置有出水口，在所述沉淀池的下端一侧设置有排泥口。
本实用新型的优点是：上述一体上流式生化废水处理装置，结构简单，安装方便，将水解酸化池、接触氧化池和沉淀池集合在一起，组成一个循环装置，不仅省去了回流系统，而且水解酸化池和接触氧化池结构相同使其比传统工艺能更好地进行活性泥互补，使其抗冲击能力增强，不易堵塞，除污效果好，投资成本低。
