申请日2015.11.05
公开(公告)日2016.05.04
IPC分类号E03C1/12; E03B1/04; C02F1/00
摘要

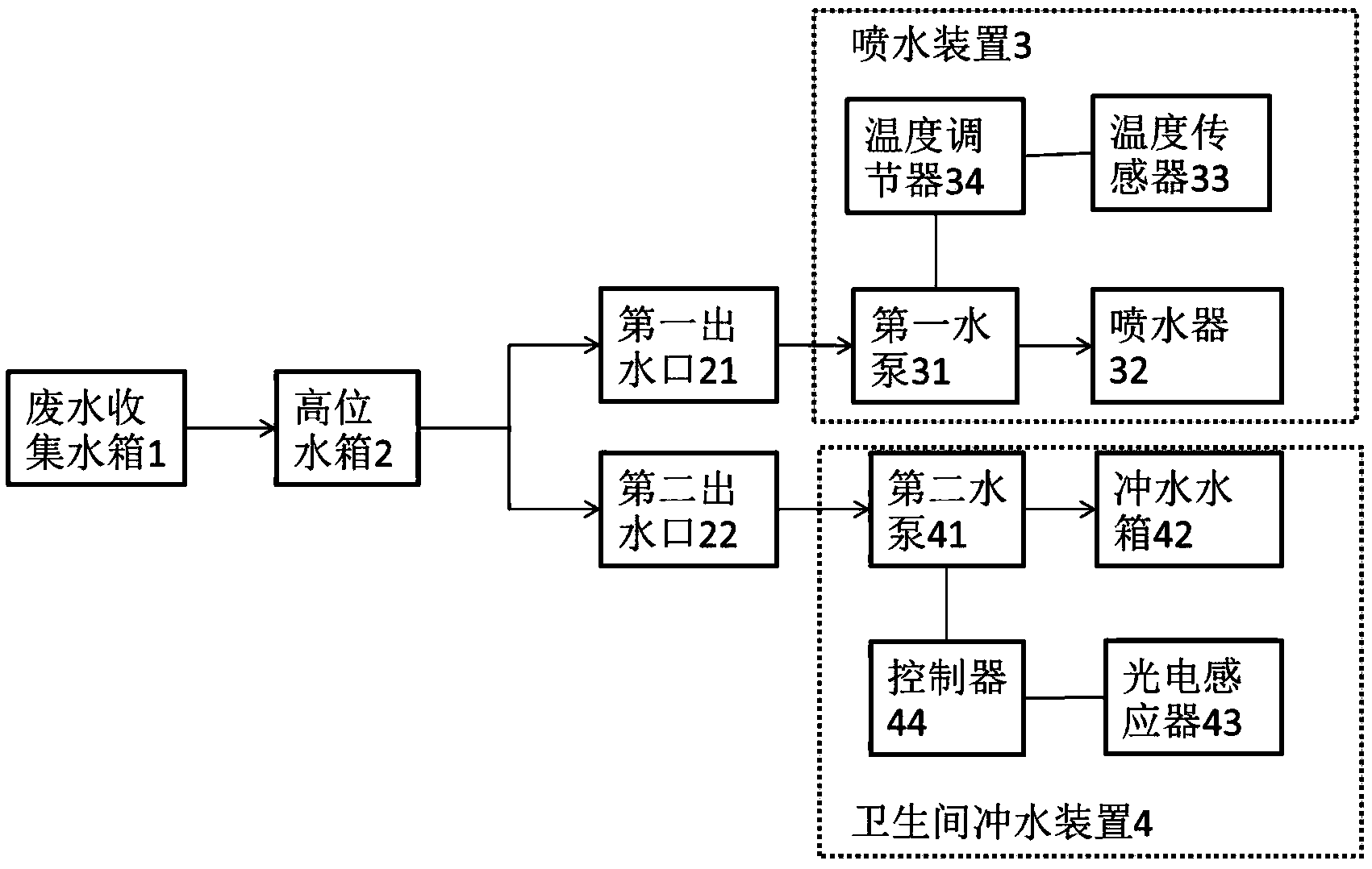

本实用新型公开了一种纯净水制备中产生的废水回收利用系统，包括：废水收集水箱;与废水收集水箱连接的高位水箱，所述高位水箱设置有第一出水口和第二出水口;喷水装置，其包括与第一出水口连接的第一水泵、设置在房顶且与第一水泵的出水端连接的喷水器、设置在房内的温度传感器及分别与温度传感器和第一水泵电连接的温度调节器;卫生间冲水装置，其包括与第二出水口连接的第二水泵、与第二水泵出水端连接的冲水水箱、设置在卫生间门口的用于感应人进出的光电感应器及分别与光电感应器和第二水泵电连接的控制器。本实用新型对纯净水制备过程中产生的废水进行有效回收利用，避免了水资源的大量浪费。
权利要求书
1.一种纯净水制备中产生的废水回收利用系统，其特征在于，包括：
废水收集水箱，其与纯净水设备的废水排放口连接;
高位水箱，其与所述废水收集水箱的出水口连接，所述高位水箱设置有第一出水口和第二出水口;
喷水装置，其包括与所述第一出水口连接的第一水泵、设置在房顶且与第一水泵的出水端连接的喷水器、设置在房内的温度传感器及分别与温度传感器和第一水泵电连接的温度调节器，所述温度调节器基于接收到的温度传感器传来的温度信号控制所述第一水泵的开启或关闭;
卫生间冲水装置，其包括与所述第二出水口连接的第二水泵、设置在卫生间内且与第二水泵出水端连接的冲水水箱、设置在卫生间门口的用于感应人进出的光电感应器及分别与光电感应器和第二水泵电连接的控制器，所述控制器基于接收到的光电感应器传来的信号控制所述第二水泵的开启。
2.如权利要求1所述的纯净水制备中产生的废水回收利用系统，其特征在于，所述废水收集水箱与高位水箱之间的连接管路上设置有第三水泵，所述第三水泵与一液位控制器连接，所述液位控制器还与设置在所述高位水箱内部的液位计电连接，所述液位控制器基于接收到的液位计传来的信号控制第三水泵的开启或关闭。
3.如权利要求1所述的纯净水制备中产生的废水回收利用系统，其特征在于，所述喷水器包括多个均匀分布在房顶的喷头。
4.如权利要求1所述的纯净水制备中产生的废水回收利用系统，其特征在于，所述卫生间冲水装置还包括分别与所述第二水泵和控制器连接的用于测定第二水泵每次开启工作时间的计时器，所述控制器基于接收到的计时器传来的时间信号控制第二水泵的关闭。
5.如权利要求1所述的纯净水制备中产生的废水回收利用系统，其特征在于，所述第一出水口和第一水泵之间的连接管路上设置有水开关和液体流量计。
6.如权利要求1所述的纯净水制备中产生的废水回收利用系统，其特征 在于，所述第二出水口和第二水泵之间的连接管路上设置有水开关和液体流量计。
7.如权利要求1所述的纯净水制备中产生的废水回收利用系统，其特征在于，所述光电感应器包括设置在门口一侧的光束发生器和接收器、设置在门口另一侧相对位置的反射镜。
8.如权利要求1所述的纯净水制备中产生的废水回收利用系统，其特征在于，所述冲水水箱为一种通过水箱内水的压力推动阀门开启进行冲水的水箱。
9.如权利要求1所述的纯净水制备中产生的废水回收利用系统，其特征在于，所述废水为由自来水制备纯净水过程中产生的含有高浓度钙离子、镁离子等无机盐的水。
说明书
一种纯净水制备中产生的废水回收利用系统
技术领域
本实用新型涉及一种废水回收利用系统。更具体地说，本实用新型涉及一种纯净水制备中产生的废水回收利用系统。
背景技术
饮用纯净水一般都是采用纯净水处理设备将自来水通过深度过滤杀菌等处理过程制备而来，较好地保证了饮用水的使用安全。目前，纯净水设备主要采用纳滤膜、反渗透膜等膜过滤技术对自来水进行过滤，其过滤等级高，效果好。然而，在制备纯净水过程中会产生大量的废水。现有的纯净水设备在制备优质纯净水的过程中，1吨自来水大概能制备出50-70%的纯净水，因此伴随着大量废水的产生。该废水为含有高浓度钙离子、镁离子等无机盐的浓水，无毒无害，不会对环境造成危害，因此大部分的废水都排放于下水道，造成了极大资源浪费。
目前生产车间存在如下情况：生产车间的工作人员较多，车间配套的厕所使用频率较高，厕所自来水用量大，水资源浪费大，经济成本高;炎热季节，车间内温度较高，工作人员工作环境舒适度较低，直接影响工作人员的身心健康及其工作效率。
针对以上问题，我们急需要找到一种可以有效回收利用纯净水制备过程中产生的大量废水的方案，其不仅可以采用废水来对车间厕所进行冲水，以减少自来水用量，还可以采用废水来对车间进行降温。
实用新型内容
本实用新型的一个目的是解决至少上述问题和/或缺陷，并提供至少后面将说明的优点。
本实用新型还有一个目的是提供一种纯净水制备中产生的废水回收利用 系统，包括：
废水收集水箱，其与纯净水设备的废水排放口连接;
高位水箱，其与所述废水收集水箱的出水口连接，所述高位水箱设置有第一出水口和第二出水口;
喷水装置，其包括与所述第一出水口连接的第一水泵、设置在房顶且与第一水泵的出水端连接的喷水器、设置在房内的温度传感器及分别与温度传感器和第一水泵电连接的温度调节器，所述温度调节器基于接收到的温度传感器传来的温度信号控制所述第一水泵的开启或关闭;
卫生间冲水装置，其包括与所述第二出水口连接的第二水泵、设置在卫生间内且与第二水泵出水端连接的冲水水箱、设置在卫生间门口的用于感应人进出的光电感应器及分别与光电感应器和第二水泵电连接的控制器，所述控制器基于接收到的光电感应器传来的信号控制所述第二水泵的开启。
优选的是，所述废水收集水箱与高位水箱之间的连接管路上设置有第三水泵，所述第三水泵与一液位控制器连接，所述液位控制器还与设置在所述高位水箱内部的液位计电连接，所述液位控制器基于接收到的液位计传来的信号控制第三水泵的开启或关闭。
优选的是，所述喷水器包括多个均匀分布在房顶的喷头。
优选的是，所述卫生间冲水装置还包括分别与所述第二水泵和控制器连接的用于测定第二水泵每次开启工作时间的计时器，所述控制器基于接收到的计时器传来的时间信号控制第二水泵的关闭。
优选的是，所述第一出水口和第一水泵之间的连接管路上设置有水开关和液体流量计。
优选的是，所述第二出水口和第二水泵之间的连接管路上设置有水开关和液体流量计。
优选的是，所述光电感应器包括设置在门口一侧的光束发生器和接收器、设置在门口另一侧相对位置的反射镜。
优选的是，所述冲水水箱为一种通过水箱内水的压力推动阀门开启进行冲水的水箱。
优选的是，所述废水为由自来水制备纯净水过程中产生的含有高浓度钙 离子、镁离子等无机盐的水。
本实用新型至少包括以下有益效果：
一、本实用新型将纯净水制备过程中产生的大量废水进行收集，回收利用，避免了水资源的浪费;
二、夏季炎热时，将收集的废水通过一套喷水装置对车间厂房的房顶进行喷淋，以降低车间内温度，保证车间环境的舒适度，且采用了先进的自动控温技术，当车间温度升高时，喷水装置自动开启对房顶喷淋降温;
三、通过一套卫生间冲水装置将收集的废水用于车间卫生间的冲水，代替原来的自来水，节约了水资源，降低了经济成本，且所述卫生间冲水装置采用光电感应技术实现智能自动化冲水，方便实用。
本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。
