申请日2015.11.05
公开(公告)日2016.12.07
IPC分类号C02F9/04
摘要
本实用新型提供了一种便携式生活污水初步处理装置，包括箱体及设置在箱体顶部的进水接口，进水接口的外围固定有固定夹，箱体的顶部为过滤沉淀槽，过滤沉淀槽的内部设置有过滤网，过滤沉淀槽的底部设置有消毒槽，消毒槽的底部设置有平板膜处理槽，消毒槽与平板膜处理槽之间通过底板隔断，且底板的中部设置有泻水斗，平板膜处理槽的内部平行设置有若干平板膜，平板膜处理槽的底部通过底板和泻水斗连接净化槽，净化槽的底部设置有出水接口;该种便携式生活污水初步处理装置，通过进水接口可直接连接在水管上，并通过固定夹进行固定，通过过滤沉淀槽、消毒槽、平板膜处理槽、净化槽对生活污水进行及时有效的处理。
权利要求书

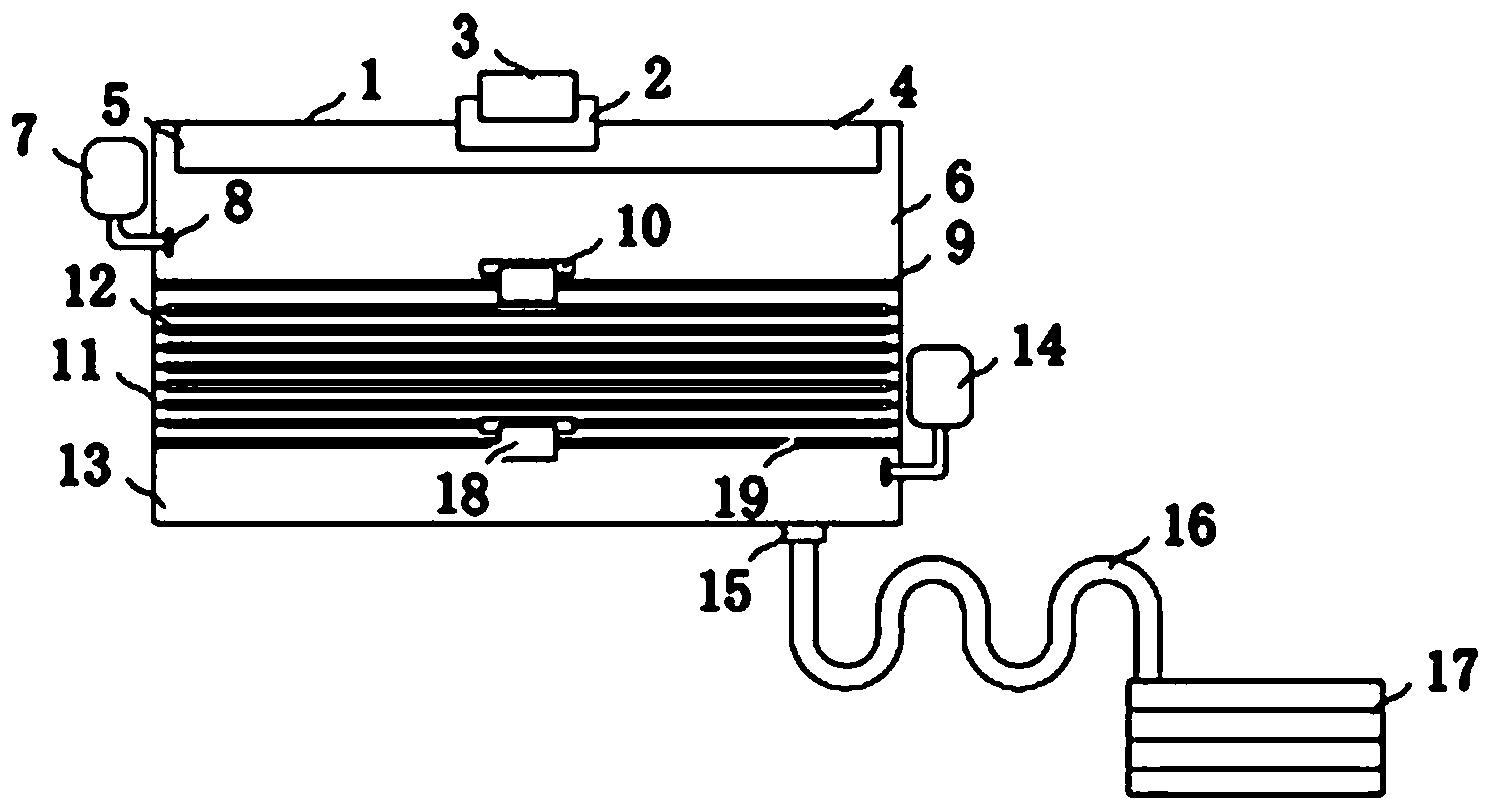

1.一种便携式生活污水初步处理装置，包括箱体(1)及设置在所述箱体(1)顶部的进水接口(2)，所述进水接口(2)的外围固定有固定夹(3)，其特征在于，所述箱体(1)的顶部为过滤沉淀槽(4)，所述过滤沉淀槽(4)的内部设置有过滤网(5)，所述过滤沉淀槽(4)的底部设置有消毒槽(6)，所述消毒槽(6)的底部设置有平板膜处理槽(11)，所述消毒槽(6)与所述平板膜处理槽(11)之间通过第一底板(9)隔断，且所述第一底板(9)的中部设置有第一泻水斗(10)，所述平板膜处理槽(11)的内部平行设置有若干平板膜(12)，所述平板膜处理槽(11)的底部通过第二底板(19)和第二泻水斗(18)连接净化槽(13)，所述净化槽(13)的底部设置有出水接口(15)。
2.根据权利要求1所述的一种便携式生活污水初步处理装置，其特征在于，所述消毒槽(6)的外壁上设置有消毒液罐(7)，且所述消毒液罐(7)与所述消毒槽(6)之间通过管道和阀体(8)连接。
3.根据权利要求1所述的一种便携式生活污水初步处理装置，其特征在于，所述净化槽(13)的外壁上设置有净化药剂罐(14)，所述净化槽(13)与所述净化药剂罐(14)之间通过管道和阀体(8)连接。
4.根据权利要求1所述的一种便携式生活污水初步处理装置，其特征在于，所述出水接口(15)的底部连接有出水管(16)，所述出水管(16)的另一端连接用水设备(17)或净水设备。
说明书
一种便携式生活污水初步处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种便携式生活污水初步处理装置。
背景技术
随着环境污染情况愈发严重，对于环境的治理愈发重要，污水作为环境污染的重要因素之一，需要着重的进行处理，污水处理是处理水污染的重要过程，采用物理、生物、及化学的方法对工业废水和生活污水进行处理以分离水中的固体污染物并降低水中的有机污染物和富营养物(主要为氮、磷化合物)，从而减轻污水对环境的污染。
随着环保意识的提升、科学技术的发展，越来越多的污水治理技术运用到各个行业和城市生活污水处理中，但现有的污水处理设备一般占地面积巨大，很难运用到家庭中，现有的生活污水需要通过下水道集中后，才能进行处理，不能及时的对生活污水进行处理，保证排出水的洁净。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种便携式生活污水初步处理装置，有效的对生活污水进行处理，及时有效，节省水资源，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种便携式生活污水初步处理装置，包括箱体及设置在所述箱体顶部的进水接口，所述进水接口的外围固定有固定夹，所述箱体的顶部为过滤沉淀槽，所述过滤沉淀槽的内部设置有过滤网，所述过滤沉淀槽的底部设置有消毒槽，所述消毒槽的底部设置有平板膜处理槽，所述消毒槽与所述平板膜处理槽之间通过第一底板隔断，且所述第一底板的中部设置有第一泻水斗，所述平板膜处理槽的内部平行设置有若干平板膜，所述平板膜处理槽的底部通过第二底板和第二泻水斗连接净化槽，所述净化槽的底部设置有出水接口。
作为本实用新型的一种优选技术方案，所述消毒槽的外壁上设置有消毒液罐，且所述消毒液罐与所述消毒槽之间通过管道和阀体连接。
作为本实用新型的一种优选技术方案，所述净化槽的外壁上设置有净化药剂罐，所述净化槽与所述净化药剂罐之间通过管道和阀体连接。
作为本实用新型的一种优选技术方案，所述出水接口的底部连接有出水管，所述出水管的另一端连接用水设备或其他净水设备。
与现有技术相比本实用新型所达到的有益效果是：该种便携式生活污水初步处理装置，通过进水接口可直接连接在水管上，并通过固定夹进行固定，通过过滤沉淀槽、消毒槽、平板膜处理槽、净化槽对生活污水进行及时有效的处理，利用化学、物理等净化方式对生活污水进行合理的处理，在净化结束后，可直接进行重新利用，进行冲马桶、浇花草等，也可集中收集至污水处理厂，进行进一步的处理，利用水资源的利用率，节省用水。
