申请日2015.11.22
公开(公告)日2017.05.31
IPC分类号C02F9/04; C02F103/10
摘要
本发明公开了一种油井回注水处理装置，包括进水管、油水分离池、抽风机、挡油板、锥形收集器、油液收集器、絮凝池、过滤网、氧化杀菌池、搅拌装置、药剂箱和出水管，所述进水管连接油水分离池，所述油水分离池顶端通过管道连接抽风机，所述油水分离池和抽风机之间设有锥形收集器，所述锥形收集器内设有竖直的挡油板，所述锥形收集器下端通过管道连接油液收集器，所述油水分离池下端通过管道连接絮凝池，所述絮凝池内上部设有横截的过滤网，所述絮凝池顶端设有管道连接氧化杀菌池，所述氧化杀菌池内设有搅拌装置，所述氧化杀菌池连接药剂箱，所述氧化杀菌池连接出水管。本发明结构简单，使用方便，净化效果好，工作效率高。
权利要求书
1.一种油井回注水处理装置，其特征在于：包括进水管、油水分离池、抽风机、挡油板、锥形收集器、油液收集器、絮凝池、过滤网、氧化杀菌池、搅拌装置、药剂箱和出水管，所述进水管连接油水分离池，所述油水分离池顶端通过管道连接抽风机，所述油水分离池和抽风机之间设有锥形收集器，所述锥形收集器内设有竖直的挡油板，所述锥形收集器下端通过管道连接油液收集器，所述油水分离池下端通过管道连接絮凝池，所述絮凝池内上部设有横截的过滤网，所述絮凝池顶端设有管道连接氧化杀菌池，所述氧化杀菌池内设有搅拌装置，所述氧化杀菌池连接药剂箱，所述氧化杀菌池连接出水管。
2.如权利要求1所述的油井回注水处理装置，其特征在于：所述絮凝池为两个，两个所述絮凝池串联连接。
3.如权利要求2所述的油井回注水处理装置，其特征在于：还包括排污管和阀门，所述排污管设于所述絮凝池下端，所述排污管上设有阀门。
4.如权利要求1至3中任一项所述的油井回注水处理装置，其特征在于：还包括加压泵，所述加压泵设于所述出水管上。
说明书
一种油井回注水处理装置
技术领域
本发明涉及油田开采技术领域，更具体地说，涉及一种油井回注水处理装置。
背景技术
油田生产一般采用注水开采，注水是通过注入泵将水注入到油层内，保持油层压力，提高采油速度和采收率的一种措施，一般将采出水处理合格后增压注入地层，驱替出油层中的油气水，这样也做到了节能减排。对油田注入水除了要求水量稳定、取水方便、经济合理外，其对水质要求也较高。尤其是对已使用后的注入水进行回收再利用，需要对水进一步的处理。现有的回水处理装置，结构较为复杂，而且处理工序较长，耗时耗力，不利于提高工作效率。
因此，由于现有技术中存在上述的技术缺陷，是本领域内技术人员亟待解决的技术问题。
发明内容
本发明的目的为提供一种油井回注水处理装置，旨在解决现有技术中存在的回水处理工艺复杂，且工作效率低的问题。
为实现上述目的，本发明提供如下技术方案：

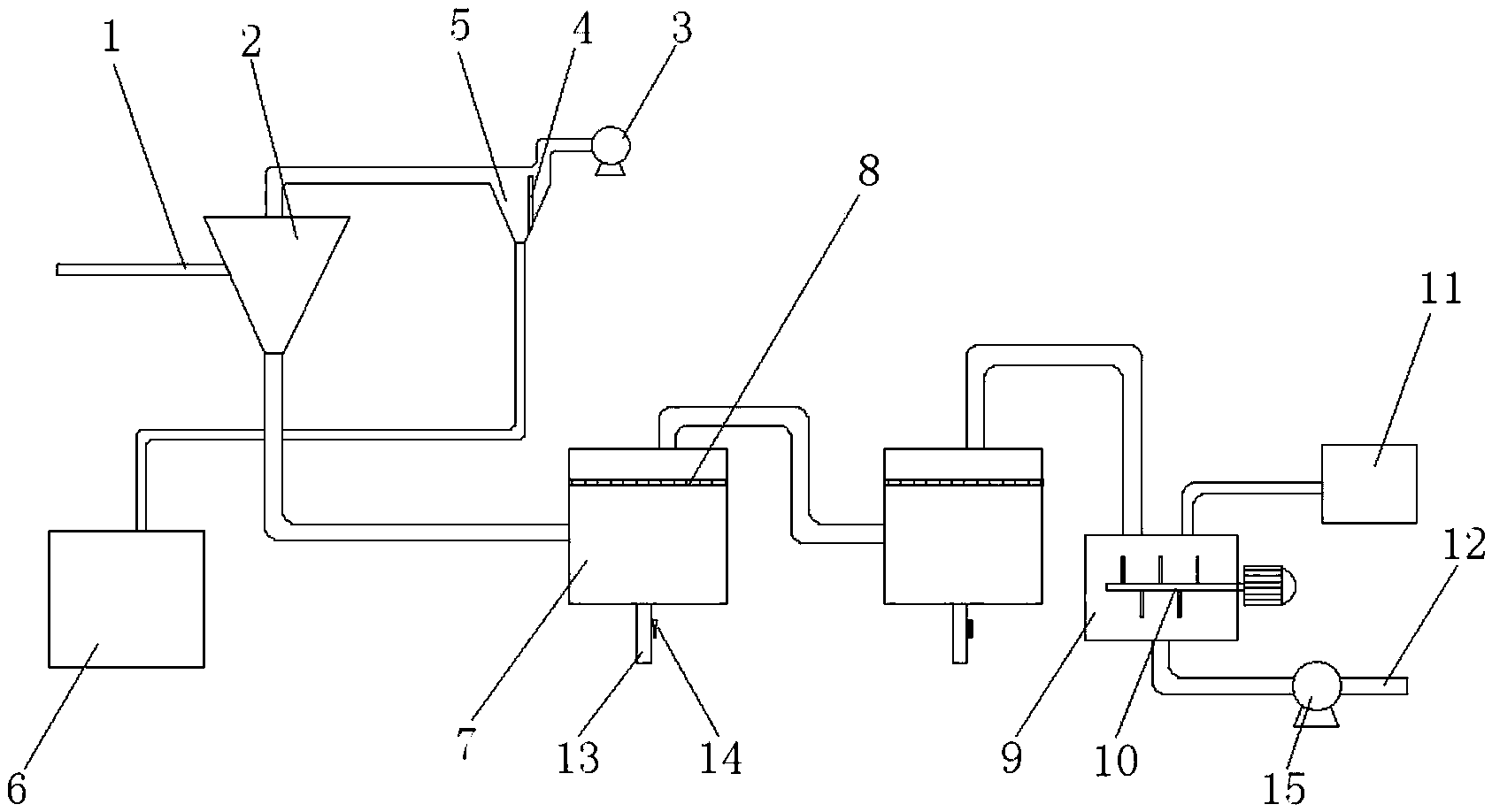

一种油井回注水处理装置，包括进水管、油水分离池、抽风机、挡油板、锥形收集器、油液收集器、絮凝池、过滤网、氧化杀菌池、搅拌装置、药剂箱和出水管，所述进水管连接油水分离池，所述油水分离池顶端通过管道连接抽风机，所述油水分离池和抽风机之间设有锥形收集器，所述锥形收集器内设有竖直的挡油板，所述锥形收集器下端通过管道连接油液收集器，所述油水分离池下端通过管道连接絮凝池，所述絮凝池内上部设有横截的过滤网，所述絮凝池顶端设有管道连接氧化杀菌池，所述氧化杀菌池内设有搅拌装置，所述氧化杀菌池连接药剂箱，所述氧化杀菌池连接出水管。
优选的，所述絮凝池为两个，两个所述絮凝池串联连接。
优选的，还包括排污管和阀门，所述排污管设于所述絮凝池下端，所述排污管上设有阀门。
优选的，还包括加压泵，所述加压泵设于所述出水管上。
本发明的有益之处在于：回水在经过处理装置后，实现水质的改善，使其满足使用的要求。本技术路线主要是通过进水管连接油水分离池，通过油水分离池上端连接的管道端部设置的抽风机，使其上端的油液被吸走，而在锥形收集器上的竖直挡油板阻挡，被收集到油液收集器内，被分离油液的回水依次经过絮凝池和氧化杀菌池，从而使其得到净化和杀菌，并通过加压泵最终回水到油井内。本发明结构简单，使用方便，净化效果好，工作效率高。
