申请日2015.09.16
公开(公告)日2016.06.08
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型涉及一种处理含重金属污水的加工系统，属于污水处理的技术领域。它包括加药装置、浓密机、调节池、一级中和池、二级中和池、斜管沉降池、曝气池、沉淀池和清水池;所述加药装置通过管道分别连接于所述二级中和池和斜管沉降池，所述调节池通过管道分别与所述浓密机和一级中和池连接，所述二级中和池通过管道分别与所述一级中和池和斜管沉降池连接，所述氧气曝气池通过管道分别与所述斜管沉降池和所述沉淀池连接，所述沉淀池通过管道与所述清水池连接。本实用新型的优点是运行稳定，操作简便，能有效处理含重金属污水，为企业的稳定运行、节能减排和当地的环境保护带来了明显的经济效益和社会效益。

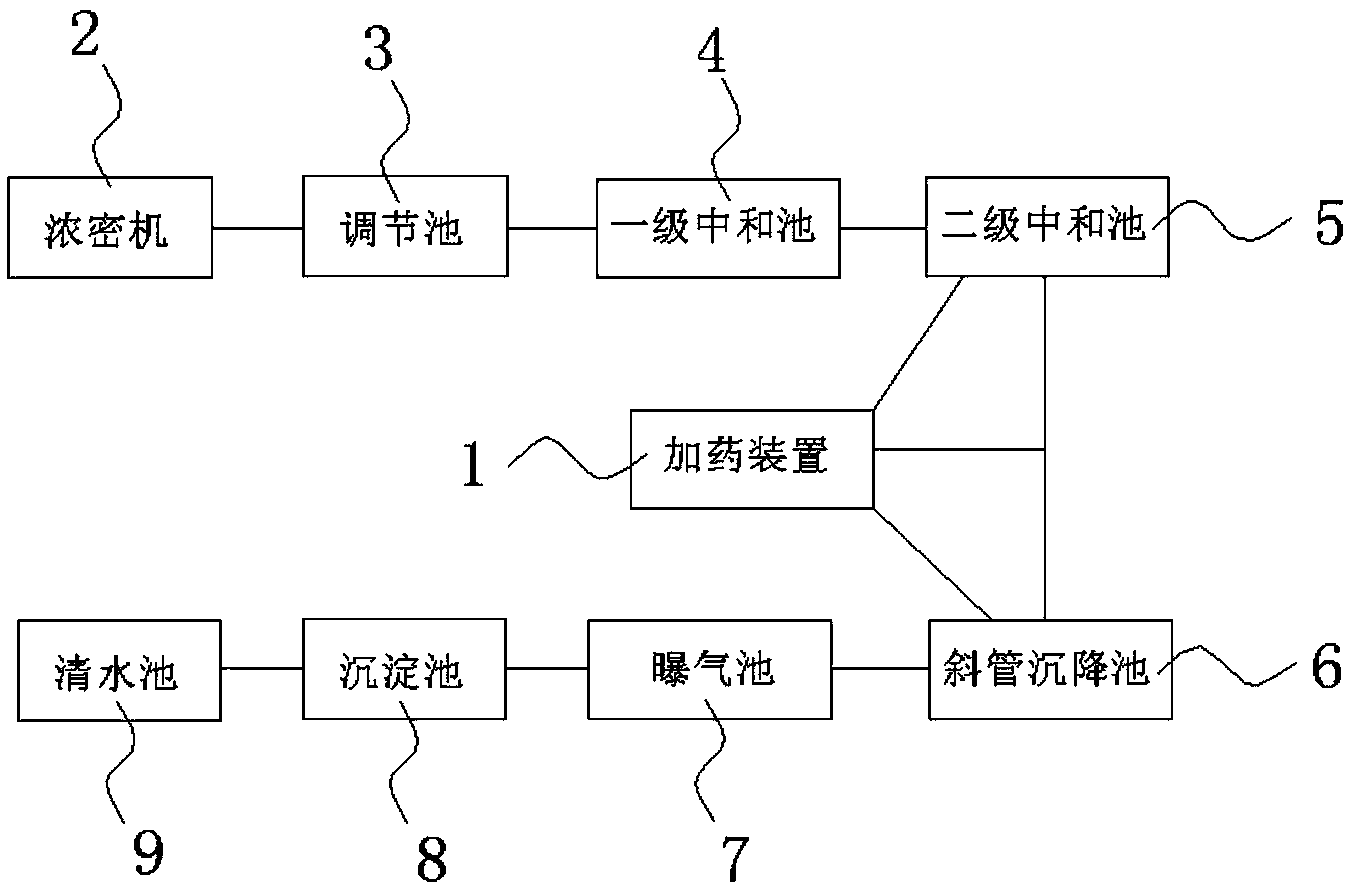

摘要附图
权利要求书
1.一种处理含重金属污水的加工系统，其特征在于：包括加药装置(1)、浓密机(2)、调节池(3)、一级中和池(4)、二级中和池(5)、斜管沉降池(6)、曝气池(7)、沉淀池(8)和清水池(9);所述加药装置(1)通过管道分别连接于所述二级中和池(5)和斜管沉降池(6)，所述调节池(3)通过管道分别与所述浓密机(2)和一级中和池(4)连接，所述二级中和池(5)通过管道分别与所述一级中和池(4)和斜管沉降池(6)连接，所述曝气池(7)通过管道分别与所述斜管沉降池(6)和所述沉淀池(8)连接，所述沉淀池(8)通过管道与所述清水池(9)连接。
2.根据权利要求1所述的一种处理含重金属污水的加工系统，其特征在于：所述加药装置(1)通过管道与连接在所述二级中和池(5)和斜管沉降池(6)之间的管道连接。
3.根据权利要求2所述的一种处理含重金属污水的加工系统，其特征在于：所述加药装置(1)包括本体(11)、电机(12)、加水管(13)、加药管(14)、搅拌轴(15)、搅拌桨(16)、加药箱(18)和出水管(19);所述电机(12)置于所述本体(11)外且可拆卸连接于所述本体(11)上;所述加水管(13)和加药管(14)设置于所述本体(11)上;所述搅拌轴(15)位于所述本体(11)内，且该搅拌轴(15)的一端与所述电机(12)的输出轴连接;所述搅拌桨(16)可拆卸连接于所述搅拌轴(15)上;所述加药箱(18)通过出水管(19)与所述本体(11)连通。
4.根据权利要求3所述的一种处理含重金属污水的加工系统，其特征在于：所述加药装置(1)还包括轴套(17)，该轴套(17)可拆卸连接于所述搅拌轴(15)上且固连于所述本体(11)上。
5.根据权利要求3所述的一种处理含重金属污水的加工系统，其特征在于：所述加药装置(1)还包括阀门Ⅰ(110)，该阀门Ⅰ(110)设置于所述出水管(19)上。
6.根据权利要求3所述的一种处理含重金属污水的加工系统，其特征在于：所述加药装置(1)还包括液位计(114)，该液位计(114)可拆卸连接于所述本体(11)上。
7.根据权利要求3所述的一种处理含重金属污水的加工系统，其特征在于：所述加药装置(1)还包括计量泵(111)、电控箱(112)和阀门Ⅱ(113);所述计量泵(111)通过管道与所述加药箱(18)连接;所述计量泵(111)与所述电控箱(112)通过电性连接;所述计量泵(111)设置有加药管道，该加药管道上设置有阀门Ⅱ(113)。
说明书
一种处理含重金属污水的加工系统
技术领域
本实用新型属于污水处理的技术领域，特别是指一种处理含重金属污水的加工系统。
背景技术
随着工业经济的发展，涉重金属的工业越来越多，重金属排放污染也越来越严重。重金属包括铅、锌、铜、铬等，若是过量排放重金属会对人体和环境造成严重的不良影响。因此，含重金属的废水需要进行处理后才能够进行排放，以尽量降低对人体和环境的危害。
现有处理含重金属污水时，污水处理系统不稳定，处理效果差，往往重金属废水经处理后还存在超标排放的缺点，该废水在加工系统中循环，总水量难以平衡，给企业的安全生产、环保管理带来了巨大隐患。
因此，开发出一种能有效处理含重金属污水的加工系统成为了亟需解决的技术问题。
实用新型内容
本实用新型的目的是提供一种操作简便、能有效处理含重金属污水的加工系统。
本实用新型的技术方案是这样实现的：一种处理含重金属污水的加工系统，包括加药装置、浓密机、调节池、一级中和池、二级中和池、斜管沉降池、曝气池、沉淀池和清水池;所述加药装置通过管道分别连接于所述二级中和池和斜管沉降池，所述调节池通过管道分别与所述浓密机和一级中和池连接，所述二级中和池通过管道分别与所述一级中和池和斜管沉降池连接，所述氧气曝气池通过管道分别与所述斜管沉降池和所述沉淀池连接，所述沉淀池通过管道与所述清水池连接。
进一步地，所述加药装置通过管道与连接在所述二级中和池和斜管沉降池之间的管道连接。
进一步地，所述加药装置包括本体、电机、加水管、加药管、搅拌轴、搅拌桨、加药箱和出水管;所述电机置于所述本体外且可拆卸连接于所述本体上;所述加水管和加药管设置于所述本体上;所述搅拌轴位于所述本体内，且该搅拌轴的一端与所述电机的输出轴连接;所述搅拌桨可拆卸连接于所述搅拌轴上;所述加药箱通过出水管与所述本体连通。
进一步地，所述加药装置还包括轴套，该轴套可拆卸连接于所述搅拌轴上且固连于所述本体上。
进一步地，所述加药装置还包括阀门Ⅰ，该阀门Ⅰ设置于所述出水管上。
进一步地，所述加药装置还包括液位计，该液位计可拆卸连接于所述本体上。
进一步地，所述加药装置还包括计量泵、电控箱和阀门Ⅱ;所述计量泵通过管道与所述加药箱连接;所述计量泵与所述电控箱通过电性连接;所述计量泵设置有加药管道，该加药管道上设置有阀门Ⅱ。
本实用新型的有益效果在于：(1)由加药装置、浓密机、调节池、一级中和池、二级中和池、斜管沉降池、曝气池、沉淀池和清水池等组成的加工系统运行稳定，操作简便，能有效处理含重金属的污水。(2)经本加工系统处理后的污水能循环再利用，为达标排放提供了可靠保证，为企业的稳定运行、节能减排和当地的环境保护带来了明显的经济效益和社会效益。
