申请日2015.11.20
公开(公告)日2016.01.20
IPC分类号B01D33/04; B01D33/044; B01D33/68
摘要
本发明涉及一种污泥处理机构，具体的说是一种污泥处理梳泥机构，属于环保设备技术领域。其包括梳泥侧支板、梳泥条固定板和梳泥条组件，两个梳泥侧支板之间固定多个梳泥条固定板，每个梳泥条固定板上固定多个梳泥条组件;梳泥条组件包括内夹板、梳泥板和外夹板，梳泥板内外侧分别设有内夹板和外夹板，通过内夹板和外夹板将梳泥板固定在梳泥条固定板上。本发明结构简单、紧凑、合理，体积小，成本较低;能够梳理滤带上的污泥，避免污泥堆积在滤带上，使得滤带上的污泥更均匀，提高了污泥的处理效果。
权利要求书

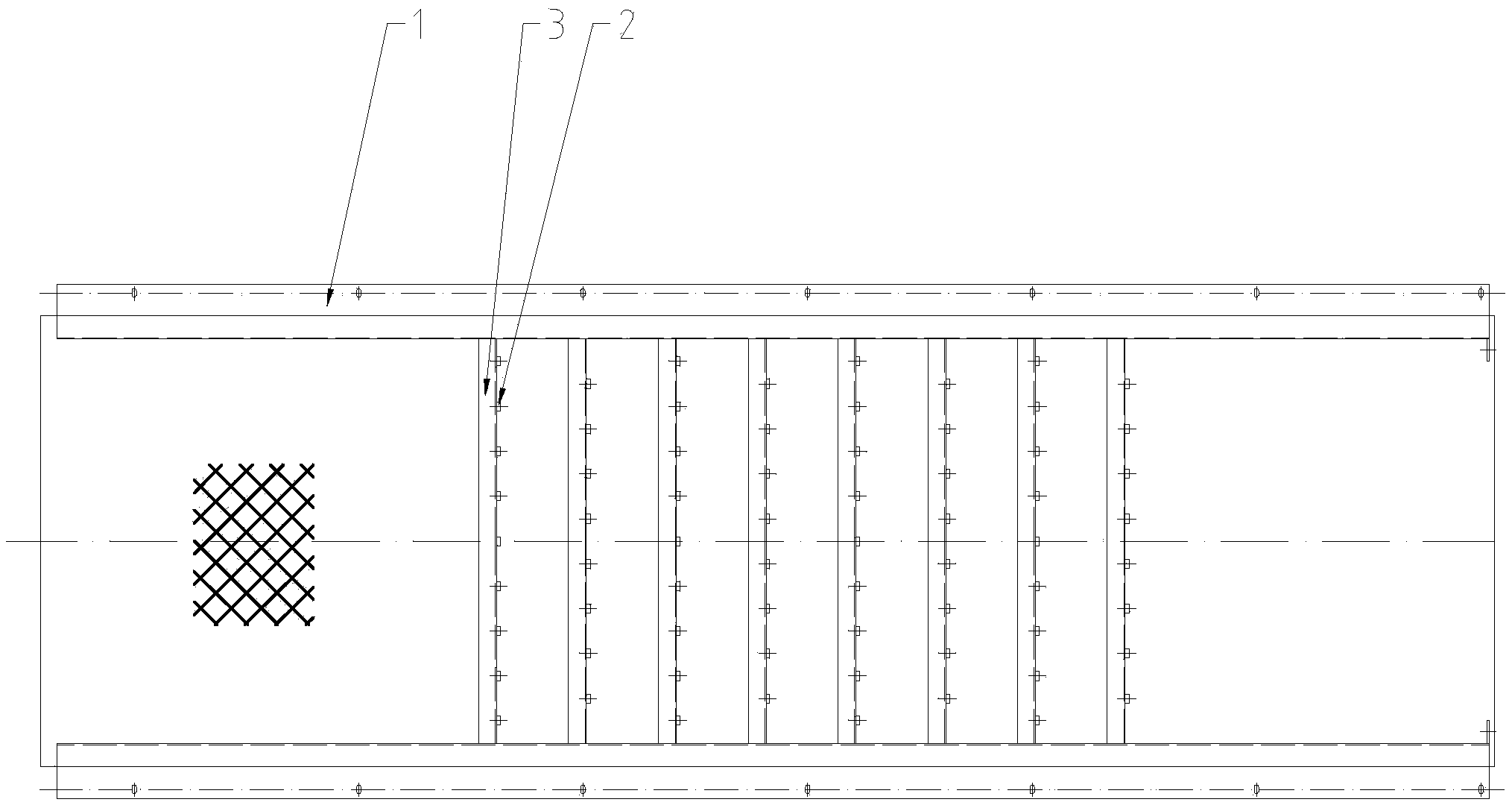

1.一种污泥处理梳泥机构，包括梳泥侧支板(1)、梳泥条固定板(2)和梳泥条组件(3)，其特征是：梳泥侧支板(1)为两个，两个梳泥侧支板(1)对称设置;两个梳泥侧支板(1)之间固定多个梳泥条固定板(2)，每个梳泥条固定板(2)上固定多个梳泥条组件(3);所述梳泥条组件(3)包括内夹板(4)、梳泥板(5)和外夹板(6)，梳泥板(5)内外侧分别设有内夹板(4)和外夹板(6)，通过内夹板(4)和外夹板(6)将梳泥板(5)固定在梳泥条固定板(2)上。
2.如权利要求1所述的污泥处理梳泥机构，其特征是：所述多个梳泥条固定板(2)沿着梳泥侧支板(1)的长度方向均匀分布。
3.如权利要求1所述的污泥处理梳泥机构，其特征是：所述多个梳泥条组件(3)沿着梳泥条固定板(2)的长度方向均匀分布。
4.如权利要求1所述的污泥处理梳泥机构，其特征是：所述梳泥板(5)下端弯曲。
说明书
污泥处理梳泥机构
技术领域
本发明涉及一种污泥处理机构，具体的说是一种污泥处理梳泥机构，属于环保设备技术领域。
背景技术
随着社会经济的发展与城市化进程的加快，城镇污水处理厂及伴随产生的污泥数量快速增加。根据有关材料，2010年我国污水处理厂产生的污泥达到3亿吨。由于污泥在脱水必须进行生化、絮凝处理，且脱水后污泥含有大量的细胞水和附着水，目前，几乎所有的污水处理厂现有的设备与技术只能将污泥的含水率降低到80%左右，如要达到焚烧的要求-污泥的含水率低于50%要花费很高的成本，因此我国几乎所有污水处理厂往往只能将污泥以填埋和堆放为主，从而引发了严重的环境污染问题。
现有技术中，污泥处理装置通常包括独立设置的污泥浓缩装置和脱水机，进行污泥处理时，先利用污泥浓缩装置对较稀的污泥进行浓缩，浓缩后水含量降低的污泥再进入脱水机脱水。这种污泥处理方式，一是设备投资大，设备占用空间大，能耗高，运行成本高;二是，已有的污泥浓缩装置容易发生堵塞，从而工作效率低，运行成本高，且对于污泥的浓缩效果有限。近年来，也有人报道浓缩脱水一体机，但已有的浓缩脱水一体机的处理效果与传统浓缩、脱水分体的装置相比处理效果明显降低。
发明内容
本发明的目的在于克服上述不足之处，从而提供一种污泥处理梳泥机构，能够梳理滤带上的污泥，避免污泥堆积在滤带上，使得滤带上的污泥更均匀，提高了污泥的处理效果。
按照本发明提供的技术方案，污泥处理梳泥机构包括梳泥侧支板、梳泥条固定板和梳泥条组件，其特征是：梳泥侧支板为两个，两个梳泥侧支板对称设置;两个梳泥侧支板之间固定多个梳泥条固定板，每个梳泥条固定板上固定多个梳泥条组件;所述梳泥条组件包括内夹板、梳泥板和外夹板，梳泥板内外侧分别设有内夹板和外夹板，通过内夹板和外夹板将梳泥板固定在梳泥条固定板上。
进一步的，多个梳泥条固定板沿着梳泥侧支板的长度方向均匀分布。
进一步的，多个梳泥条组件沿着梳泥条固定板的长度方向均匀分布。
进一步的，梳泥板下端弯曲。
本发明与已有技术相比具有以下优点：
本发明结构简单、紧凑、合理，体积小，成本较低;能够梳理滤带上的污泥，避免污泥堆积在滤带上，使得滤带上的污泥更均匀，提高了污泥的处理效果。
