申请日2015.09.16
公开(公告)日2016.02.17
IPC分类号E03D1/38; E03C1/122
摘要
本实用新型公开了一种坐便器废水利用系统，包括废水箱和坐便器水箱，废水箱为敞口式且其连接有一进水管，废水箱内设置有水箱浮子一和潜水泵，水箱浮子一连接有一进水管开关，潜水泵出水端通过管路连通至坐便器水箱内，坐便器水箱内设置有水箱浮子二，水箱浮子二连接有一潜水泵开关，潜水泵开关与潜水泵电连接。本实用新型设置有一个废水箱，可以将生活中的废水倒入废水箱内，通过潜水泵将废水箱内的废水抽取至坐便器水箱内，可以用这部分废水冲洗坐便器，节约了水资源，节省了生活开支，不需要人力进行提升、抬举等动作，提高了效率，降低了人们的辛苦程度，并保证了安全性，同时还增强了人们的节约意识。

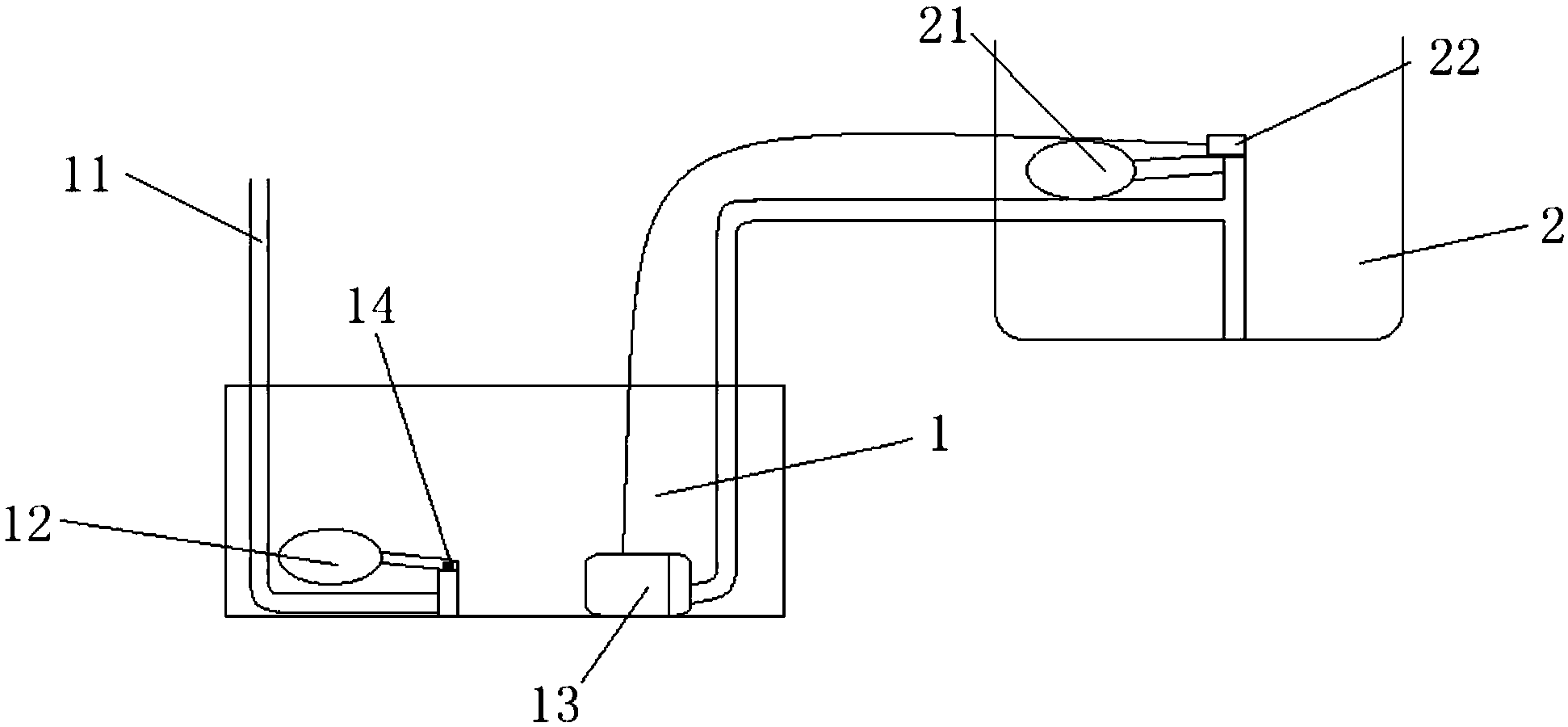

摘要附图
权利要求书
1.一种坐便器废水利用系统，包括废水箱(1)和坐便器水箱(2)，其特征在于：所述废水箱(1)为敞口式且其连接有一进水管(11)，所述废水箱(1) 内设置有水箱浮子一(12)和潜水泵(13)，所述水箱浮子一(12)连接有一进水管开关(13)，所述潜水泵(13)出水端通过管路连通至坐便器水箱 (2)内，所述坐便器水箱(2)内设置有水箱浮子二(21)，所述水箱浮子二(21)连接有一潜水泵开关(22)。
2.根据权利要求1所述的一种坐便器废水利用系统，其特征在于：所述水箱浮子一(12)水平时，进水管开关(14)处于打开状态，所述水箱浮子一(12) 竖直时，进水管开关(14)处于关闭状态。
3.根据权利要求1所述的一种坐便器废水利用系统，其特征在于：所述潜水泵开关(22)与潜水泵(13)电连接。
4.根据权利要求1或3所述的一种坐便器废水利用系统，其特征在于：所述水箱浮子二(21)水平时，潜水泵开关(22)处于打开状态，所述水箱浮子二 (21)竖直时，潜水泵开关(22)处于关闭状态。
说明书
一种坐便器废水利用系统
技术领域
本实用新型涉及废水利用技术领域，具体涉及一种坐便器废水利用系统。
背景技术
目前，水资源越来越紧缺，人们的节水意识也逐渐增强，生活废水的最后使用处大多数为坐便器，但是大部分家庭都是依靠人力对水桶进行抬举、倾倒等，这样费时费力，且儿童、老人、妇女等力气较小的人群抬举水桶困难，还有可能造成水桶跌落、人身及财产受损等问题。现在目前也有相关的专利，如废水利用装置(申请号201310678776.4)中所述：通过将废水循环利用，从而节约水资源，但是此专利也存在着不足之处，如设置有进水主管和连接所述进水主管的多个置水单元，置水单元为水箱或桶或盆，这样整个循环系统就需要占据很大的空间，在家庭中使用的时候就非常的不方便，而且出水口均设置有电磁阀，这样整个系统的结构就比较复杂，维修起来也很麻烦。
实用新型内容
(一)要解决的技术问题
为了克服现有技术不足，现提出一种坐便器废水利用系统，可以利用电能，将水箱中的废水泵入坐便器水箱中，就不需要人力进行抬举、倾倒等，避免了由人力完成这一系列动作可能造成的问题。
(二)技术方案
本实用新型的通过如下技术方案实现：本实用新型公开了一种坐便器废水利用系统，包括废水箱和坐便器水箱，所述废水箱为敞口式且其连接有一进水管，所述废水箱内设置有水箱浮子一和潜水泵，所述水箱浮子一连接有一进水管开关，所述潜水泵出水端通过管路连通至坐便器水箱内，所述坐便器水箱内设置有水箱浮子二，所述水箱浮子二连接有一潜水泵开关。
作为一种改进，所述水箱浮子一水平时，进水管开关处于打开状态，所述水箱浮子一竖直时，进水管开关处于关闭状态。
作为进一步改进，所述潜水泵开关与潜水泵电连接。
作为进一步改进，所述水箱浮子二水平时，潜水泵开关处于打开状态，所述水箱浮子二竖直时，潜水泵开关处于关闭状态。
(三)有益效果
本实用新型相对于现有技术，具有以下有益效果：
实用新型提供一种坐便器废水利用系统，设置有一个废水箱，可以将生活中的废水倒入废水箱内，通过潜水泵将废水箱内的废水抽取至坐便器水箱内，可以用这部分废水冲洗坐便器，节约了水资源，节省了生活开支，使用时，使用者无需打开坐便器水箱盖，倾倒废水方便，水箱浮子的设计可以保证废水箱一直有水且不至于溢满，可以充分利用废水，增强了人们的环保意识。
