申请日2015.11.22
公开(公告)日2016.06.08
IPC分类号C02F9/06
摘要
本实用新型提供一种油井废水处理装置，箱体的上部设有进水口，箱体内上部设有沉淀室，沉淀室的底部设有第一过滤板，沉淀室下部设有除油室，除油室的一侧连接有排油管，排油管与除油室连接处设有抽油装置，除油室的底部设有第二过滤板，第二过滤板与电气浮装置连接，电气浮装置的一端与臭氧反应装置连接，臭氧反应装置的底部连接过滤处理器，过滤处理器与除盐装置连接，除盐装置一侧设有排水口。本实用新型的有益效果是废水中会携带一些油，利用除油装置将油水分离，再通过电气浮、臭氧反应、膜过滤及除盐装置的多重反应净化，以保证由排水口排出的水质安全，不会污染环境，以保护环境，使得净化后的水可以循环利用，避免造成浪费大量的水资源。
权利要求书

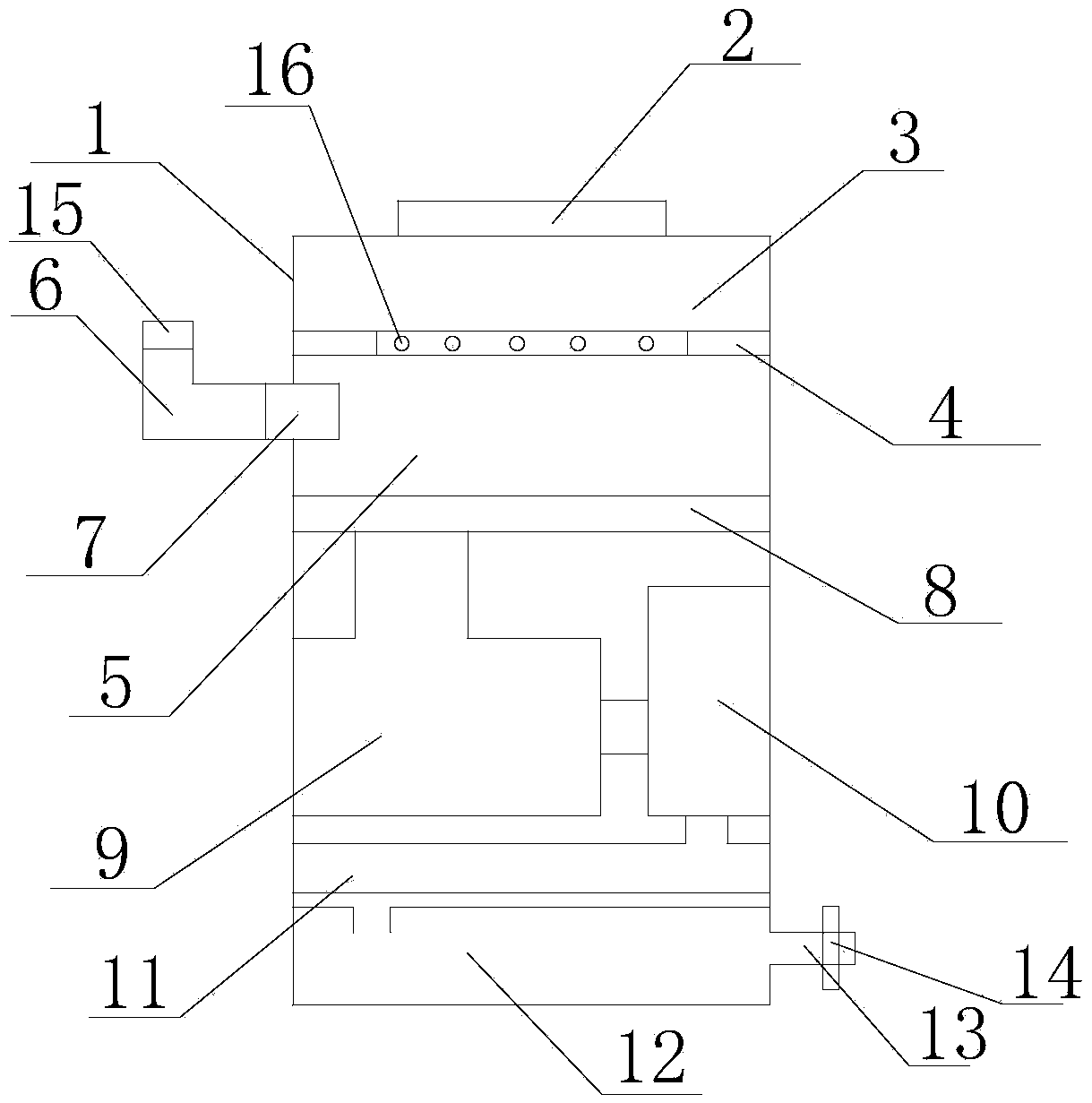

1.一种油井废水处理装置，其特征在于：包括箱体(1)，所述箱体(1)的上部设有进水口(2)，所述箱体(1)内上部设有沉淀室(3)，所述沉淀室(3)的底部设有第一过滤板(4)，所述沉淀室(3)的下部设有除油室(5)，所述除油室(5)的一侧连接有排油管(6)，所述排油管(6)与除油室(5)连接处设有抽油装置(7)，所述除油室(5)的底部设有第二过滤板(8)，所述第二过滤板(8)与电气浮装置(9)连接，所述电气浮装置(9)的一端与臭氧反应装置(10)连接，所述臭氧反应装置(10)的底部连接过滤处理器(11)，所述过滤处理器(11)与除盐装置(12)连接，所述除盐装置(12)的一侧设有排水口(13)，所述排水口(13)上设有单向阀(14)。
2.根据权利要求1所述的油井废水处理装置，其特征在于：所述排油管(6)的开口处设有密封盖(15)。
3.根据权利要求1所述的油井废水处理装置，其特征在于：所述第一过滤板(4)内设有若干净油浮子(16)。
说明书
一种油井废水处理装置
技术领域
本实用新型属于油井水处理设备技术领域，尤其是涉及一种油井废水处理装置。
背景技术
石油是目前生产生活中重要的能源之一，为了更好地利用石油资源，提高开采效率，石油开采需要消耗大量的水资源，众所周知水资源是人类赖以生存必不可少的资源。在油田开采中不可避免地会产生地表油井废水，而这些油井废水不及时加以处理的话，会造成水资源更大的浪费，因此在油井油田施工地都需要针对油井废水进行处理。但是现在的油井废水处理装置沿用传统的“混凝—气浮-过滤”的模式，传统的处理的水中仍然含有大量的污染物，使水质日趋恶化十分难处理。
实用新型内容
本实用新型的目的是提供一种结构简单、操作简单、净化污染物程度高、生产效率高的油井废水处理装置。
本实用新型的技术方案是：一种油井废水处理装置，包括箱体，所述箱体的上部设有进水口，所述箱体内上部设有沉淀室，所述沉淀室的底部设有第一过滤板，所述沉淀室的下部设有除油室，所述除油室的一侧连接有排油管，所述排油管与除油室连接处设有抽油装置，所述除油室的底部设有第二过滤板，所述第二过滤板与电气浮装置连接，所述电气浮装置的一端与臭氧反应装置连接，所述臭氧反应装置的底部连接过滤处理器，所述过滤处理器与除盐装置连接，所述除盐装置的一侧设有排水口，所述排水口上设有单向阀。
进一步，所述排油管的开口处设有密封盖。
进一步，所述第一过滤板内设有若干净油浮子。
本实用新型具有的优点和积极效果是：由于采用上述技术方案，废水进入到处理装置中会携带一些油在废水中，先通过除油装置将油水分离，再通过电气浮、臭氧反应、膜过滤及除盐装置的多重反应净化将废水中的有害物质净化除去，以保证由排水口排出的水质安全，不会污染环境，以保护环境，使得净化后的水可以循环利用，避免造成浪费大量的水资源;使用更加方便;具有结构简单，维修方便，加工成本低、生产效率高等优点。
