申请日2015.11.21
公开(公告)日2016.05.04
IPC分类号E03B1/04
摘要
本实用新型公开了一种混凝土生产废水回收利用设备，解决了因混凝土生产废水回收利用系统中集水池往往会有少量积水，而搅拌机和水泵置于集水池的积水中，很容易使水泵的泵管和搅拌机的搅拌轴、搅拌桨腐蚀生锈而报废，导致需要更换搅拌机和水泵，其技术方案要点是一种混凝土生产废水回收利用设备，包括集水池，所述集水池的水平上方架设有支架，所述的支架包括支架立柱，所述支架立柱上设有移动梁，所述移动梁上安装有搅拌机和水泵，所述移动梁沿支架立柱方向移动且通过锁定件与支架立柱连接。达到了在不使用设备时，将搅拌桨和抽水管道通过移动梁从集水池中抽出，悬挂空中干燥避免生锈腐蚀的目的。
权利要求书
1.一种混凝土生产废水回收利用设备，包括集水池，其特征是：所述集水池的水平上方架设有支架，所述的支架包括支架立柱，所述支架立柱上设有移动梁，所述移动梁上安装有搅拌机和水泵，所述移动梁沿支架立柱轴向移动且通过锁定件与支架立柱连接。
2.根据权利要求1所述的一种混凝土生产废水回收利用设备，其特征是：所述的锁定件包括螺栓，所述的支架立柱上设有条形槽，所述的移动梁端部设有与螺栓匹配的螺纹盲孔，所述的锁定件穿过条形槽与螺纹盲孔配合。
3.根据权利要求1所述的一种混凝土生产废水回收利用设备，其特征是：所述的支架立柱固定连接有支撑横梁，所述的支架横梁水平上方设有用于驱动移动梁移动的驱动装置。
4.根据权利要求3所述的一种混凝土生产废水回收利用设备，其特征是：所述的驱动装置包括提升机，所述的移动梁与提升机的挂钩通过连接带连接。
5.根据权利要求1所述的一种混凝土生产废水回收利用设备，其特征是：所述的移动梁固定有支撑板，所述支撑板与搅拌机、水泵可拆卸固定连接。
6.根据权利要求1所述的一种混凝土生产废水回收利用设备，其特征是：所述的集水池内设有过滤网，所述的过滤网将集水池分为搅拌池和入水池，所述的搅拌机和水泵的抽水管通入搅拌池中。
说明书
一种混凝土生产废水回收利用设备
技术领域
本实用新型涉及一种水循环利用设备，更具体地说，它涉及一种混凝土生产废水回收利用设备。
背景技术
随着我国工业化进程的发展，与之而来的是环境污染的日益严重。如何在生产过程中避免环境污染已成为国家和企业可持续发展过程中，亟待解决的问题，传统的混凝土行业的生产过程中，生产设备直接排出的废水及冲刷场地产生的废水，通常需经过专业配套的污水处理系统处理后才能排放，然而这种污水处理系统造价昂贵，且建设周期较长，往往对企业的经营造成沉重的负担，于是偷排的现象时有发生，不仅造成资源浪费，还对周边环境造成污染。
目前，申请号为201310309296.0的中国专利公开了一种混凝土生产废水及雨水回收利用系统，它包括搅拌楼及凹设在场地平面下方的集水池，该搅拌楼设有与该集水池相连的进水管道及抽水管道，该抽水管道通入该集水池的一端连接有水泵;该集水池上方设置有防护层，该防护层上安装有若干搅拌机，该搅拌机的搅拌桨通入该集水池。这种混凝土生产废水及雨水回收利用系统虽然结构简单，但当此系统停机之后或者下雨之后，集水池往往会有少量积水，而搅拌机和水泵置于集水池的积水中，很容易使水泵的泵管和搅拌机的搅拌轴、搅拌桨腐蚀生锈而报废，导致需要更换搅拌机和水泵。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种防止搅拌桨生锈的混凝土生产废水回收利用设备。

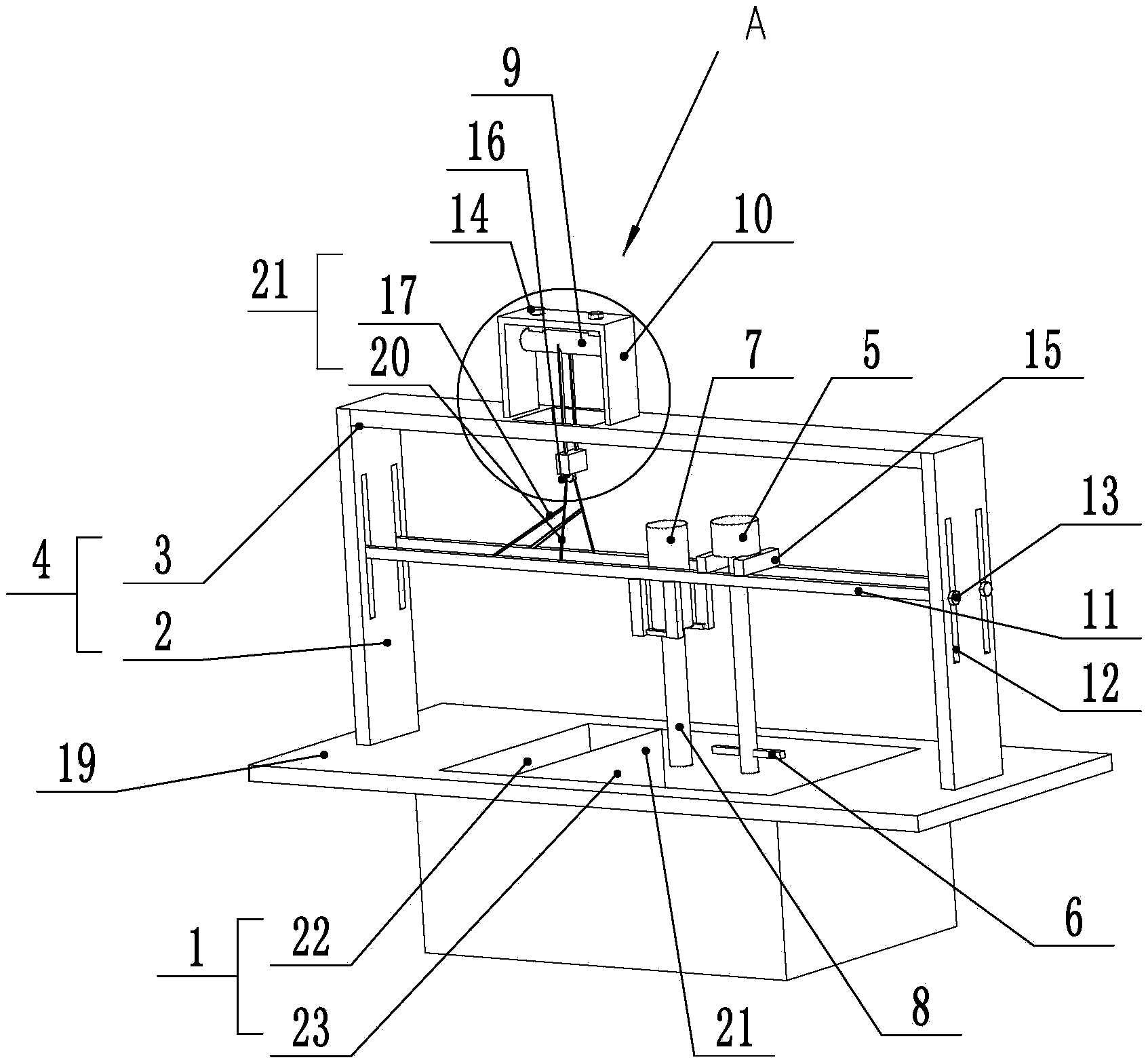

为实现上述目的，本实用新型提供了如下技术方案：一种混凝土生产废水回收利用设备，包括集水池，所述集水池的水平上方架设有支架，所述的支架包括支架立柱，所述支架立柱上设有移动梁，所述移动梁上安装有搅拌机和水泵，所述移动梁沿支架立柱轴向移动且通过锁定件与支架立柱连接。
通过采用上述技术方案，将水泵和搅拌机设置在移动梁上，当设备搅拌抽水完成时，将移动梁沿着支架立柱轴向移动，让抽水管道和搅拌桨从集水池中抽出，避免因集水池中的少量积水对抽水管道和搅拌桨进行腐蚀，当抽水管道和搅拌桨悬空，使得抽水管道和搅拌桨很容易因风吹而干燥，使得抽水管道和搅拌桨不易发生生锈现象，当需要进行废水回收时，仅需将移动梁沿支架立柱移动，将抽水管道和搅拌桨通入集水池即可。
本实用新型进一步设置为：所述的锁定件包括螺栓，所述的支架立柱上设有条形槽，所述的移动梁端部设有与螺栓匹配的螺纹盲孔，所述的锁定件穿过条形槽与螺纹盲孔配合。
通过采用上述技术方案，通过让移动梁与支架立柱螺纹配合，方便操作人员对移动梁与支架立柱连接，当需要使用水泵和搅拌机时，将锁定件松开，移动梁移动使水泵和搅拌机置于集水池中，再将锁定件拧紧，当不需要使用水泵和搅拌机时，先将锁定件松开，移动梁移动将水泵和搅拌机从集水池中拿出，再将锁定件拧紧。
本实用新型进一步设置为：所述的支架立柱固定连接有支撑横梁，所述的支架横梁水平上方设有用于驱动移动梁移动的驱动装置。
通过采用上述技术方案，由于通过驱动装置对移动梁移动，可以让移动梁的移动更加平稳，让移动梁与支架立柱可拆卸固定连接，当不需要使用本设备时，仅需通过驱动装置将移动梁沿支架立柱移动，使抽水管道和搅拌桨从集水池中抽出，再将移动梁与支架立柱固定，当需要使用本设备时，仅需通过驱动装置将移动梁沿支架立柱移动，使抽水管道和搅拌桨通入集水池，再将移动梁与支架立柱固定。
本实用新型进一步设置为：所述的驱动装置包括提升机，所述支架横梁上设有用于固定钢丝绳提升机的提升机支架，所述的移动梁与钢丝绳提升机的挂钩通过连接带固定连接。
通过采用上述技术方案，由于移动梁的移动距离较远，所以使用钢丝绳提升机作为驱动装置，将钢丝绳提升机固定在提升机支架上，钢丝绳提升机的挂钩和移动梁通过连接带固连接，使移动梁能够平稳移动。
本实用新型进一步设置为：所述的移动梁固定有钢板，所述钢板与搅拌机、水泵可拆卸固定连接。
通过采用上述技术方案，将钢板与搅拌机、水泵可拆卸固定连接，当水泵或者搅拌机出故障需要更换时，方便让操作工人对此及时进行更换，且可以让调节水泵、搅拌机和钢板的固定位置，使搅拌桨和抽水管道的抽水口相对水平。
本实用新型进一步设置为：所述的集水池内设有过滤网，所述的过滤网将集水池分为搅拌池和入水池，所述的搅拌机和水泵的抽水管通入搅拌池中。
通过采用上述技术方案，由于集水池中会有大块的砂石，大块的砂石会与搅拌桨的碰撞中造成搅拌桨折断，这类砂石经抽水管道进入水泵之后，会造成水泵叶片损坏而报废，所以用过滤网将集水池分为搅拌池和入水池，过滤网过滤掉入水池中大块的砂石，将水和小砂石流入搅拌池，搅拌机和水泵再对搅拌池作业，保证了搅拌机和水泵的使用安全。
