申请日2015.11.21
公开(公告)日2016.07.06
IPC分类号B01D21/02
摘要
本实用新型公开了一种污水处理装置的便移动结构，包括处理池本体;所述处理池本体左侧上方设置有两个进水管;所述处理池本体的底部设置有滚轮;所述处理池本体由布水区、沉淀区以及集水区组成;所述进水管与所述布水区相通，且设置在所述布水区的上方;所述布水区、所述沉淀区与所述集水区之间均通过隔板相分隔;所述布水区与所述沉淀区通过所述隔板上的通水孔相通;所述沉淀区与所述集水区通过孔相通;所述沉淀区的底部还设置有排泥装置;所述集水区的侧壁上方处设置有出水口。本实用新型提供的可移动的污水处理装置沉淀分离效果好，同时通过设置滚轮，使得沉淀池可方便移动;通过设置过渡管，对污水的阻力减少，有效解决了管路堵塞的问题。
权利要求书

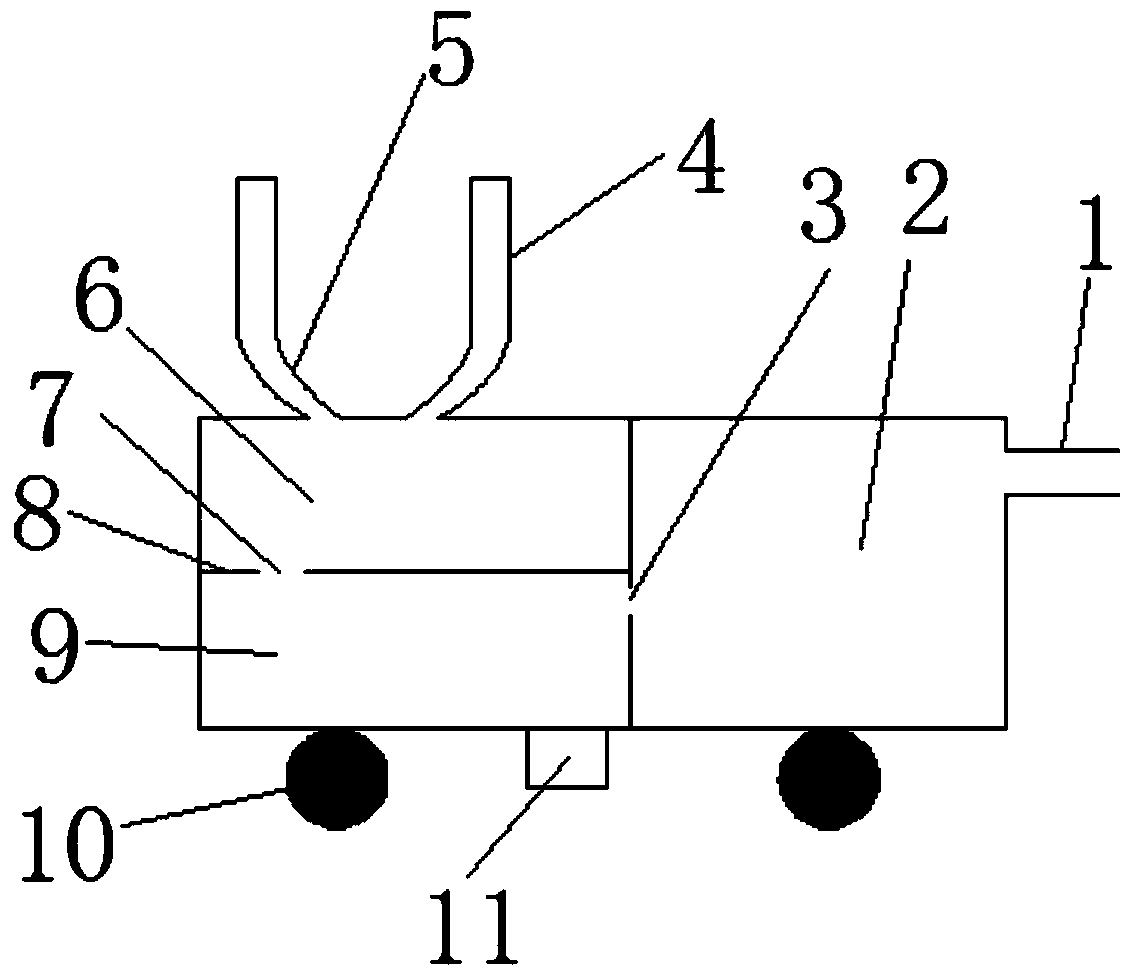

1.一种污水处理装置的便移动结构，其特征在于：所述污水处理装置包括处理池本体;所述处理池本体左侧上方设置有两个进水管(4);所述处理池本体的底部设置有滚轮(10);所述处理池本体由布水区(6)、沉淀区(9)以及集水区(2)组成;所述进水管(4)与所述布水区(6)相通，且设置在所述布水区(6)的上方;所述布水区(6)、所述沉淀区(9)与所述集水区(2)之间均通过隔板(8)相分隔;所述布水区(6)与所述沉淀区(9)通过所述隔板(8)上的通水孔(7)相通;所述沉淀区(9)与所述集水区(2)通过孔(3)相通;所述沉淀区(9)的底部还设置有排泥装置(11);所述集水区(2)的侧壁上方处设置有出水口(1)。
2.根据权利要求1所述的一种污水处理装置的便移动结构，其特征在于：所述进水管(4)的底部为圆弧状的过渡管(5)。
3.根据权利要求1所述的一种污水处理装置的便移动结构，其特征在于：所述滚轮(10)由承重轮和万向轮组成。
4.根据权利要求3所述的一种污水处理装置的便移动结构，其特征在于：所述承重轮带有锁止装置。
5.根据权利要求2所述的一种污水处理装置的便移动结构，其特征在于：所述过渡管(5)与所述处理池本体之间的倾斜夹角为40-50度。
6.根据权利要求1所述的一种污水处理装置的便移动结构，其特征在于：所述隔板(8)的材质为不锈钢。
说明书
一种污水处理装置的便移动结构
技术领域
本实用新型涉及水处理领域，具体涉及一种污水处理装置的便移动结构。
背景技术
随着社会的不断发展，在建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等领域中产生了大量的污水，如何对这些污水进行科学的处理回收，变废为宝，一直是研究人员不断努力的课题。现有的沉淀池一般通过直角管路将污水排放到沉淀池中，但是直角管路会降低污水的冲击力，导致部分污泥遗留在直角管路内，易造成直角管路的堵塞;并且，现有技术中的沉淀池多为固定式，无法移动。
实用新型内容
本实用新型针对现有技术的不足，目的在于提供一种沉淀效果好的可移动的污水处理装置，有效解决了管路堵塞的问题。
本实用新型技术方案如下：一种污水处理装置的便移动结构，包括处理池本体;所述处理池本体左侧上方设置有两个进水管;所述处理池本体的底部设置有滚轮;所述处理池本体由布水区、沉淀区以及集水区组成;所述进水管与所述布水区相通，且设置在所述布水区的上方;所述布水区、所述沉淀区与所述集水区之间均通过隔板相分隔;所述布水区与所述沉淀区通过所述隔板上的通水孔相通;所述沉淀区与所述集水区通过孔相通;所述沉淀区的底部还设置有排泥装置;所述集水区的侧壁上方处设置有出水口。
进一步地，所述进水管的底部为圆弧状的过渡管。
进一步地，所述滚轮由承重轮和万向轮组成。
进一步地，所述承重轮带有锁止装置。
进一步地，所述过渡管与所述处理池本体之间的倾斜夹角为40-50度。
进一步地，所述隔板的材质为不锈钢。
与现有技术相比，本实用新型的有益效果在于：本实用新型提供的可移动的污水处理装置沉淀分离效果好，同时通过设置滚轮，使得沉淀池可方便移动;通过设置过渡管，对污水的阻力减少，有效解决了管路堵塞的问题。
