申请日2015.11.21
公开(公告)日2017.05.31
IPC分类号D06F39/08
摘要
升降回收废水再利用洗衣机，由洗衣机控制面板控制的装在带导向稳固柱的底座上的正反转升降电机连接螺旋轴，洗衣机两侧设有与螺旋轴配合的螺旋套及与导向稳固柱配合的导向套、前面下端是可随洗衣机升降的放水，该升降回收废水再利用洗衣机，在洗衣操作中完成添加好待洗衣物、洗涤剂等后能自动升起，在洗衣机底下留出接水容器的空间，待洗涤、漂洗完成时及脱水时能够使人们接出废水在容器中，可以进行再利用，节水效果明显、费用低廉，节能环保利国利民。
权利要求书
1.升降回收废水再利用洗衣机，其特征在于：由洗衣机控制面板控制的装在带导向稳固柱的底座上的正反转升降电机连接螺旋轴，洗衣机两侧设有与螺旋轴配合的螺旋套及与导向稳固柱配合的导向套、前面下端是可随洗衣机升降的放水嘴。
2.根据权利要求1所述的升降回收废水再利用洗衣机，其特征在于：在进行洗衣物放水时，在控制面板按下升起按键，正反转升降电机带动螺旋轴在螺旋套中顺时针旋转，洗衣机随旋转升起，导向套沿导向稳固柱滑动升高确保洗衣机稳定不摇晃。
说明书
升降回收废水再利用洗衣机
技术领域
本发明涉及一种人们日常生活中必不可缺少的可将废水回收再利用的升降回收废水再利用洗衣机。
背景技术
目前人们在用的自动洗衣机，洗涤、漂洗、脱水连续一次完成，可谓方便快捷省力，但是自动洗衣机都是上连接自来水管自动上水、下连接下水道自动放水，方便省力的同时是将漂洗的水直接流进下水道，无法接出洗衣水、使废水再利用，在水资源极度匮乏的当今是极大的浪费，如果将洗衣机架高底下留出接水的容器空间能接到废水，又使得洗衣操作变得异常费劲，这种进退两难的问题困扰着人们无所适从。
发明内容
为了解决上述提出的问题，本发明提供一种升降回收废水再利用洗衣机，该升降回收废水再利用洗衣机，在洗衣操作中完成添加好待洗衣物、洗涤剂等后能自动升起，在洗衣机底下留出接水容器的空间，待洗涤、漂洗完成时及脱水时能够使人们接出废水在容器中，可以进行再利用，节水效果明显、费用低廉，节能环保利国利民。

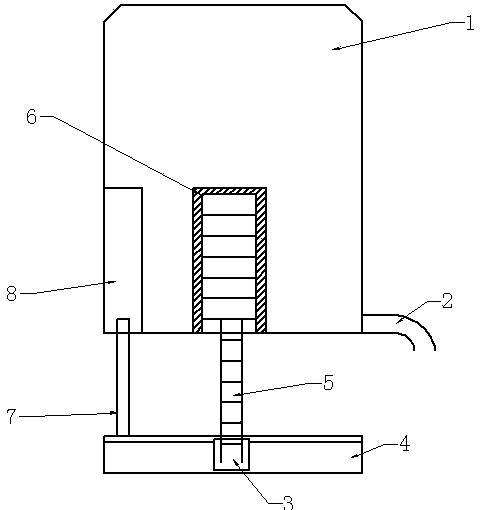

本发明的目的是这样实现的，升降回收废水再利用洗衣机，由洗衣机控制面板控制的装在带导向稳固柱的底座上的正反转升降电机连接螺旋轴，洗衣机两侧设有与螺旋轴配合的螺旋套及与导向稳固柱配合的导向套、前面下端是可随洗衣机升降的放水嘴，在进行洗衣物放水时，在控制面板按下升起按键，正反转升降电机带动螺旋轴在螺旋套中顺时针旋转，洗衣机随旋转升起，导向套沿导向稳固柱滑动升高确保洗衣机稳定不摇晃，在放水嘴下放置接水容器，放出废水再利用，放水完成后正反转升降电机自动反时针旋转，洗衣机降至底座上可继续进行洗涤衣物。
本发明的特点是，设计合理，整体结构和谐稳定，操作轻松连贯、简捷，使用安全可靠。
