申请日2015.11.21
公开(公告)日2017.05.31
IPC分类号B01D29/01; B01D29/94; B01D29/68
摘要
本发明属于废水处理技术领域，尤其涉及一种轻便式带反冲洗除杂废水回收装置，其包括带过滤的废水池和除锈机构，废水池右侧设置有收集池，在废水池顶部设置有工作台，工作台上设置有支撑架，支撑架上安装有定滑轮，在废水池的进水处横向设置有除杂槽，除杂槽靠近废水池的过滤网，在除杂槽内设置有与之相配合的清理槽，清理槽的槽深为30mm～60mm，在清理槽上连接有钢绳，在工作台上安装有卷扬机，钢绳一端与清理槽连接，另一端穿过定滑轮与卷扬机连接，对应废水池的过滤网在废水池的清水处设置有反冲洗管线，反冲洗管线上安装有反冲洗水泵。通过本发明其结构简单，对沉淀内的沉淀清理非常方便，减少了人工量，沉淀清理速度快，使用成本低。
权利要求书

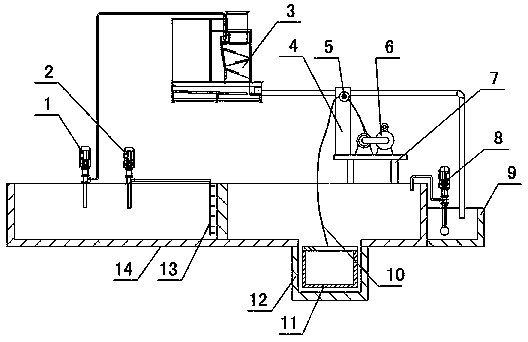

1.一种轻便式带反冲洗除杂废水回收装置，包括带过滤的废水池(14)和除锈机构(3)，废水池(14)右侧设置有收集池(9)，收集池(9)通过排水管线与除锈机构(3)排水口连接相通，废水池(14)的清水处通过进水管线与除锈机构(3)进水口连接相通，在进水管线上安装有清水输送泵(1)，收集池(9)通过输送管线与废水池(14)右侧相通，在输送管线上安装有潜污泵(8)，在废水池(14)顶部设置有工作台(7)，工作台(7)上设置有支撑架(4)，支撑架(4)上安装有定滑轮(5)，其特征在于：在废水池(14)的进水处横向设置有除杂槽(12)，除杂槽(12)靠近废水池(14)的过滤网，在除杂槽(12)内设置有与之相配合的清理槽(11)，清理槽(11)的槽深为30mm～60mm，在清理槽(11)上连接有钢绳(10)，在工作台(7)上安装有卷扬机(6)，钢绳(10)一端与清理槽(11)连接，另一端穿过定滑轮(5)与卷扬机(6)连接，对应废水池(14)的过滤网在废水池(14)的清水处设置有反冲洗管线(13)，反冲洗管线(13)上安装有反冲洗水泵(2)。
2.根据权利要求1所述的轻便式带反冲洗除杂废水回收装置，其特征在于：所述清理槽(11)顶部固定有连接板(15)，钢绳(10)一端固定在连接板(15)上，另一端穿过定滑轮(5)与卷扬机(6)连接。
3.根据权利要求1或2所述的轻便式带反冲洗除杂废水回收装置，其特征在于：所述清理槽(11)底部开设有直径为1mm～3mm漏水孔，相邻漏水孔之间的间距为30mm～60mm。
说明书
轻便式带反冲洗除杂废水回收装置
技术领域
本发明属于废水处理技术领域，尤其涉及一种轻便式带反冲洗除杂废水回收装置。
背景技术
目前，废水处理是越来越受到关注，随着废水的增加，人们对废水处理池的要求也越来越高。以前当一个废水池用到一定时间，由于沉淀堆积，如果采用清理将花大量的人力及物力，故采用报废的方式，然后再从旁边设置一个新的废水池，以便使用。目前为了节省国土资源，报废的废水也开始处理，有的再度利用，有的进行拆除，在进行处理时，费时费力。现在市场也有一种带过滤网的废水回收池，没有设置过滤网反冲洗机构，所以过滤网更换量大，使用成本较高。
发明内容
根据以上现有技术中的不足，本发明要解决的技术问题是：提供一种轻便式带反冲洗除杂废水回收装置，其结构简单，对沉淀内的沉淀清理非常方便，减少了人工量，沉淀清理速度快，使用成本低。
本发明所述的轻便式带反冲洗除杂废水回收装置，包括带过滤的废水池和除锈机构，废水池右侧设置有收集池，收集池通过排水管线与除锈机构排水口连接相通，废水池的清水处通过进水管线与除锈机构进水口连接相通，在进水管线上安装有清水输送泵，收集池通过输送管线与废水池右侧相通，在输送管线上安装有潜污泵，在废水池顶部设置有工作台，工作台上设置有支撑架，支撑架上安装有定滑轮，其特征在于：在废水池的进水处横向设置有除杂槽，除杂槽靠近废水池的过滤网，在除杂槽内设置有与之相配合的清理槽，清理槽的槽深为30mm～60mm，在清理槽上连接有钢绳，在工作台上安装有卷扬机，钢绳一端与清理槽连接，另一端穿过定滑轮与卷扬机连接，对应废水池的过滤网在废水池的清水处设置有反冲洗管线，反冲洗管线上安装有反冲洗水泵。
本发明进一步优选所述清理槽顶部固定有连接板，钢绳一端固定在连接板上，另一端穿过定滑轮与卷扬机连接。
为了合理降低劳动强度，优选所述清理槽底部开设有直径为1mm～3mm漏水孔，相邻漏水孔之间的间距为30mm～60mm。
与现有技术相比，本发明具有以下有益效果：
通过本发明所述的轻便式带反冲洗除杂废水回收装置，其结构简单，对沉淀内的沉淀清理非常方便，减少了人工量，沉淀清理速度快，一般只需2至4个小时就能完成，同时还可以适当缩小池体体积，从而进一步减小了池体的占地面积，节省国土资源，使用寿命长，维修方便，生产成本低，加之由于设置有反冲洗管线，所以提高了过滤网的使用寿命，降低了使用成本。
