申请日2017.01.09
公开(公告)日2017.08.25
IPC分类号C02F3/30; C02F3/32; C02F3/34
摘要
本实用新型涉及污水处理技术领域，具体涉及一种生活污水处理装置。该装置，由花卉种植区、菌窝区、清水区、缺氧区、厌氧区和好氧区组成。菌窝区底部和侧面分别设有过滤孔，在过滤孔上面设有导流板，菌窝区顶面设有花卉种植区。清水区位于菌窝区下面，与菌窝区底面过滤孔连接，在清水区侧面设有出水口。缺氧区和厌氧区紧邻清水区，在缺氧区内安装有水泵，水泵与管道连接。在厌氧区侧面设有进水口。好氧区位于缺氧区上面、与菌窝区和花卉种植区连接。使用时污水自进水口依次进入到厌氧区、缺氧区，然后经过水泵的抽吸，再依次进入到好氧区、菌窝区内，然后经过菌窝区内的曲面导流板后再经过菌窝区底部的过滤孔流到清水区。
权利要求书

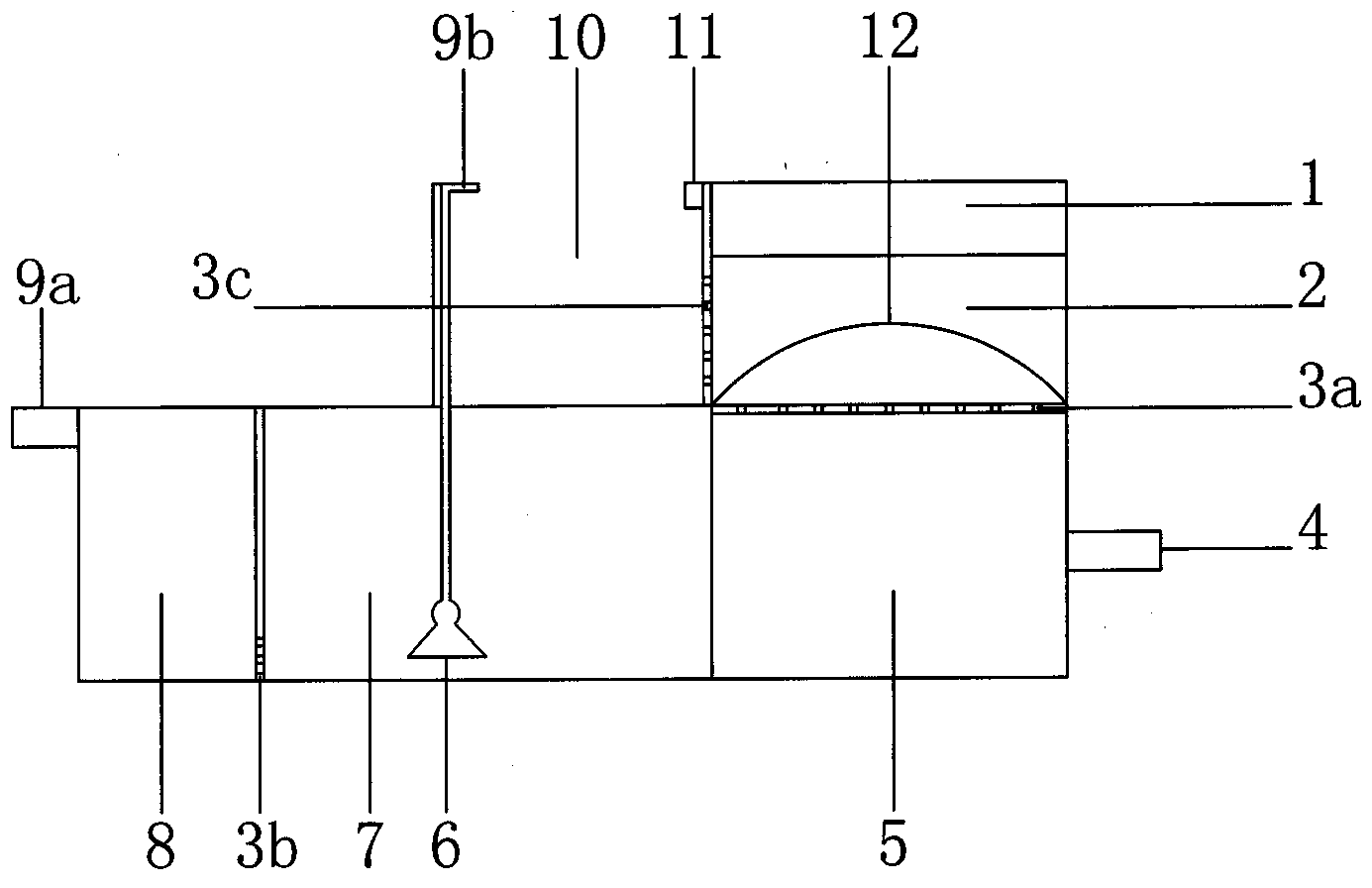

1.一种生活污水处理装置，由花卉种植区(1)、菌窝区(2)、清水区(5)、缺氧区(7)、厌氧区(8)和好氧区(10)组成，其特征在于菌窝区(2)底部和厌氧区(8)与缺氧区(7)相邻处底部以及好氧区(10)与菌窝区(2)相邻处分别设有过滤孔(3a )、(3b)和(3c);菌窝区(2)顶面设有花卉种植区(1)，在过滤孔(3a )上面设有导流板(12)，导流板(12)上设有滤孔;清水区(5)位于菌窝区(2)下面，与菌窝区(2)底面连接，在清水区(5)侧面设有出水口(4);缺氧区(7)与清水区(5)相邻，缺氧区(7)内安装有水泵(6);厌氧区(8)与缺氧区(7)相邻，在厌氧区(8)侧面设有进水口(9a); 好氧区(10)位于缺氧区(7)上面、与菌窝区(2)和花卉种植区(1)相邻，好氧区(10)顶面设有进水口(9b)，进水口(9b)通过管道与水泵(6)连接。
2.根据权利要求1所述生活污水处理装置，其特征在于导流板(12)为曲面。
3.根据权利要求1所述生活污水处理装置，其特征在于好氧区(10)高度等于或大于菌窝区(2)加花卉种植区(1)高度。
说明书
一种生活污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种生活污水处理装置。
背景技术
随着社会的发展，环境污染也越来越严重，水污染就是其中之一。生活污水的直接排放，部分生产企业因其规模小、投资不足对污水也没有进行全面的处理，而直接乱排放，严重影响了周围环境卫生。
发明内容
为解决背景技术中生活污水对周围环境卫生影响的技术问题，本实用新型旨在提供一种使环境更好更卫生，生活污水二次回收利用的微生物生活污水处理装置。
为实现上述目的，本实用新型采用以下技术手段：一种生活污水处理装置，由花卉种植区、菌窝区、清水区、缺氧区、厌氧区和好氧区组成。
菌窝区底部设有过滤孔，在过滤孔上面设有导流板，菌窝区顶面设有花卉种植区。
清水区位于菌窝区下面，与菌窝区底面连接，在清水区侧面设有出水口。
缺氧区与清水区相邻，在缺氧区内安装有水泵。厌氧区与缺氧区相邻，在厌氧区侧面设有进水口，在厌氧区与缺氧区相邻处底部设有过滤孔。
好氧区位于缺氧区上面、与菌窝区和花卉种植区相邻，在好氧区与菌窝区相邻处设有过滤孔。好氧区顶面设有进水口，进水口通过管道与水泵连接。好氧区高度等于或大于菌窝区加花卉种植区高度，好氧区内安装有水位控制器。
按照上述技术方案即可做成一种生活污水处理装置，使用时初步过滤后的污水自进水口进入厌氧区后经过过滤孔进入缺氧区，然后经过水泵的抽吸，通过管道进入到好氧区，当好氧区内的水位达到规定高度时，水位控制器自动关闭水泵。好氧区内的水通过好氧区与菌窝区相邻处的过滤孔进入到菌窝区内，然后经过菌窝区内的导流板后再经过菌窝区底部的过滤孔流到清水区，清水区内的水通过出水口流到用水处。污水经过水泵的抽吸通过管道进入好氧区，由于有一定落差，使得好氧菌活性增强，提高了污水中有毒有害物质的去除率。同时，由于菌窝区内有充足水分提供给花卉种植区，从而使污水中的有毒有害物质得以更好去除。
