申请日2015.11.03
公开(公告)日2016.03.23
IPC分类号C02F1/461; C02F1/72
摘要
本实用新型公开了一种电芬顿水处理反应器，在反应器的两侧分别设有进水口和出水口，在反应器内靠近进水口处设布水板，靠近出水口处设溢流板，在布水板底部设布水孔;布水板顶端的高度高于溢流板顶端的高度;在布水板和溢流板之间安装若干电极导流板，使水流从一个电极导流板的上端流过，再从下一个相邻的电极导流板下端流过，依次类推形成折流状流路。该反应器实现了废水在电芬顿水处理反应器内的上下折流、水平推流，减小了其对电极的冲击作用力，改善了电芬顿水处理反应器内的水力混合条件，使废水中的污染物与水体中生成的活性物质充分接触，从而提高废水处理效率。
权利要求书

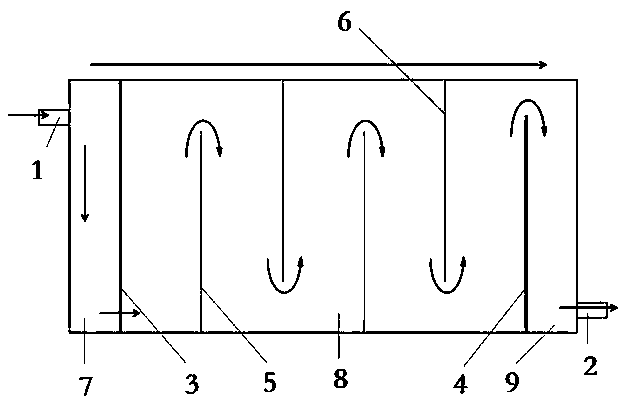

1.一种电芬顿水处理反应器，在反应器的两侧分别设有进水口(1)和出水口(2)，其特征在于，在反应器内靠近进水口(1)处设布水板(3)，靠近出水口(2)处设溢流板(4)，在布水板(3)底部设布水孔(10);布水板(3)顶端的高度高于溢流板(4)顶端的高度;在布水板(3)和溢流板(4)之间安装若干电极导流板，使水流从一个电极导流板的上端流过，再从下一个相邻的电极导流板下端流过，依次类推形成折流状流路。
2.如权利要求1所述的反应器，其特征在于，所述电极导流板包括阴极极板(5)和阳极极板(6);阴极极板(5)和阳极极板(6)的数量相等且不少于两块，阴极极板(5)和阳极极板(6)交替排列且相互平行。
3.如权利要求2所述的反应器，其特征在于，阴极极板(5)顶端的高度低于阳极极板(6)顶端的高度且高于阳极极板(6)底端的高度，使阳极极板(6)底端与反应器的底面之间形成供水流动的空隙，阴极极板(5)的顶端与反应器的顶面之间形成供水流动的空隙。
4.如权利要求1所述的反应器，其特征在于，按水流方向，所述反应器由布水板(3)和溢流板(4)依次划分为布水区(7)、折流区(8)和出水区(9);进水口(1)设在布水区(7)上部，出水口(2)设在出水区(9)的下部。
5.如权利要求1所述的，其特征在于，阴极极板(5)顶端与阳极极板(6)顶端的高度差为30-50mm。
6.如权利要求1所述的，其特征在于，阴极极板(5)和相邻的阳极极板(6)之间的距离为40-100mm。
7.如权利要求1所述的，其特征在于，所述布水孔(10)的孔径为30-60mm。
说明书
一种电芬顿水处理反应器
技术领域
本实用新型涉及一种电芬顿水处理反应器。
背景技术
电芬顿技术是以电化学法产生的Fe2+和(或)H2O2作为芬顿试剂的持续来源，降解污染物的一种处理技术。与传统芬顿技术相比，其优点是有机物降解机理多样化，包括活性物质如·OH等氧化、阳极氧化、阴极还原、吸附、电吸附作用等。此外，电化学方法也具有环境友好、设备简易、自动化程度高等优点。因而点芬顿技术在水处理领域引起了广泛重视。
日前电芬顿技术的主要研究方向包括电极材料、催化剂、协同氧化技术和电解池结构等。废水的流路设计是电化学反应器结构开发中十分重要的部分，直接影响反应器中水体混合状态以及整个工艺的水力停留时间。在目前普遍应用的电芬顿水处理反应器中，比较常见的废水流路主要为升流式或平流式，对电极和反应器的冲击较大，且在这种流路下，废水流动速度快，处理往往需要较长的停留时间。
实用新型内容
本实用新型解决的技术问题是，通过设计水流流路提高电芬顿的处理效率，减少电芬顿的处理时间。
本实用新型的技术方案是，提供一种电芬顿水处理反应器，在反应器的两侧分别设有进水口和出水口，在反应器内靠近进水口处设布水板，靠近出水口处设溢流板，在布水板底部设布水孔;布水板顶端的高度高于溢流板顶端的高度;在布水板和溢流板之间安装若干电极导流板，使水流从一个电极导流板的上端流过，再从下一个相邻的电极导流板下端流过，依次类推形成折流状流路。
进一步地，所述电极导流板包括阴极极板和阳极极板;阴极极板和阳极极板的数量相等且不少于两块，阴极极板和阳极极板交替排列且相互平行。
进一步地，阴极极板顶端的高度低于阳极极板顶端的高度且高于阳极极板底端的高度，使阳极极板底端与反应器的底面之间形成供水流动的空隙，阴极极板的顶端与反应器的顶面之间形成供水流动的空隙。阴极极板和阳极极板的效果是等同的，其位置关系可以互换。
进一步地，按水流方向，所述反应器由布水板和溢流板依次划分为布水区、折流区和出水区;进水口设在布水区上部，出水口设在出水区的下部。
进一步地，阴极极板顶端与阳极极板顶端的高度差为30-50mm。
进一步地，阴极极板和相邻的阳极极板之间的距离为40-100mm。
进一步地，所述布水孔的孔径为30-60mm。
本实用新型的有益效果是，通过设计一种折流流路，实现了废水在电芬顿水处理反应器内的上下折流、水平推流，减小了其对电极的冲击作用力，改善了电芬顿水处理反应器内的水力混合条件，使废水中的污染物与水体中生成的活性物质充分接触，从而提高废水处理效率。
