申请日2015.07.31
公开(公告)日2016.02.03
IPC分类号C02F9/08; C02F103/16
摘要
本实用新型公开了一种带钢废水的零排放式再处理系统，包括依次连接的袋式过滤器、超滤装置、超滤产水箱、增压泵、活性炭过滤器、紫外线杀菌器、精密过滤器、第一高压泵和RO装置，所述的RO装置的产水口接回用水口，所述的RO装置的浓水侧依次连接的设置有缓冲水箱、第二高压泵和纳滤装置，所述的纳滤装置的产水回流至超滤产水箱，所述的纳滤装置的浓水侧接入浓水收集箱，所述的零排放式再处理系统还包括连通所述的缓冲水箱和浓水收集箱的溢流管道以及向所述的浓水收集箱内提供臭氧的臭氧发生器。本实用新型的再处理系统采用了双级处理装置，前级为RO膜，后级采用纳滤膜;避免了前级RO浓水高盐分导致运行压力高的问题。
权利要求书
1.一种带钢废水的零排放式再处理系统，其特征在于，包括依次连接的袋式过滤器、超滤装置、超滤产水箱、增压泵、活性炭过滤器、紫外线杀菌器、精密过滤器、第一高压泵和RO装置，所述的RO装置的产水口接回用水口，所述的RO装置的浓水侧依次连接设置有缓冲水箱、第二高压泵和纳滤装置，所述的纳滤装置的产水回流至超滤产水箱，所述的纳滤装置的浓水侧接入浓水收集箱，所述的零排放式再处理系统还包括连通所述的缓冲水箱和浓水收集箱的溢流管道以及向所述的浓水收集箱内提供臭氧的臭氧发生器，所述的浓水收集箱内的浓水经臭氧处理后进入焚烧炉或者袋式过滤器前级。
2.如权利要求1所述的再处理系统，其特征在于，还包括阻垢剂添加机构，其包括容纳有阻垢剂的罐体、计量泵以及连通所述的计量泵出口至紫外线杀菌器进水侧的添加管路。
3.如权利要求1所述的再处理系统，其特征在于，还包括反洗机构，所述的反洗机构包括进水侧与超滤产水箱连通的反洗水泵，将所述的反洗水泵的出水口旁接至超滤装置的产水口的反洗管路，以及设置在所述的反洗管路上的单向阀和反洗控制阀。
4.如权利要求1所述的再处理系统，其特征在于，还包括pH调节机构，所述的pH调节机构包括进水和回水均与所述的超滤产水箱连通的调节管路，依次设置在所述的调节管路上的pH计，循环泵以及加酸装置，所述的加酸装置包括容纳有酸液的罐体、计量泵以及连通所述的计量泵出口至调节管路的加酸管路，所述的计量泵和增压泵分别与所述的pH计可控连接以实现其启动或停止。
5.如权利要求1所述的再处理系统，其特征在于，还包括在线药洗装置，所述的在线药洗装置包括药洗罐，用以将药洗罐内药液经药洗管路泵入超滤装置进水口侧的药洗泵，以及分别连通超滤装置的产水口和浓水口至药洗罐的回水管路。
说明书
带钢废水的零排放式再处理系统
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种带钢废水的零排放式再处理系统。
背景技术
近年来国内钢铁产量不断扩大，对国民经济的快速发展起到了较好的支撑作用，同时钢铁工业企业又是一个耗水的大户，生产需要大量的生产用水，尤其是在我国北方缺水地区严重制约了钢铁工业企业的发展。这就要求我们在不断提高产量的同时又要降低水耗，解决好废水处理回用的问题。
目前国内带钢废水处理技术主要为“加药-沉淀-过滤”达标排放，部分解决了带钢废水的污染问题，但也浪费了宝贵的水资源，随着环境污染情况更加严重，对污水的排放标准做了进一步提高，部分地区已经将排放标准由满足地标三级的水提升至地表五类水标准;相对于地表五类水标准，现有的带钢废水前期处理后的处理水表现为高COD值和高氨氮物质含量，如何对带钢废水的处理水进行再处理成为急需解决的问题。
实用新型内容
本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种带钢废水的零排放式再处理系统。
为实现本实用新型的目的所采用的技术方案是：

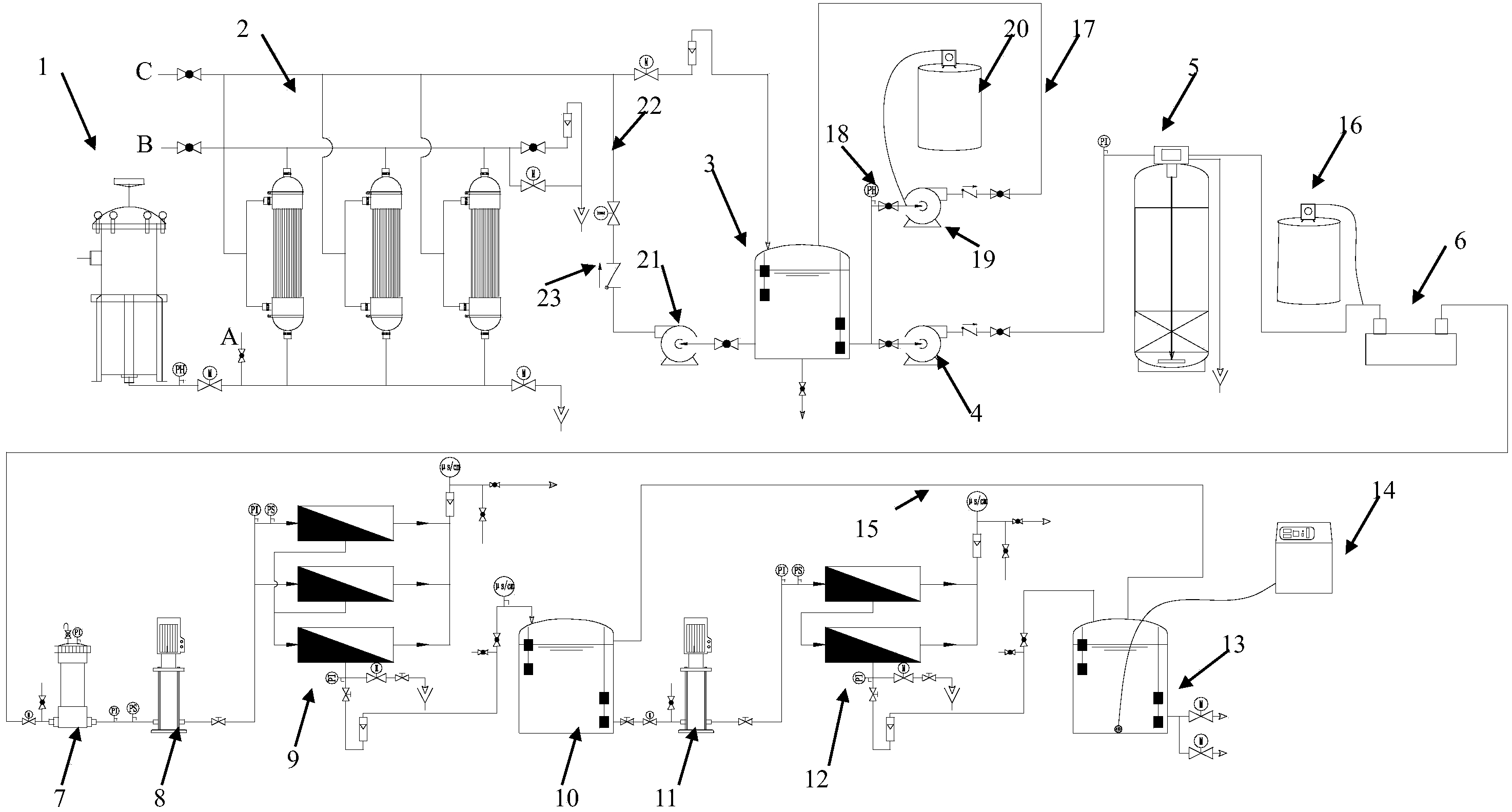

一种带钢废水的零排放式再处理系统，包括依次连接的袋式过滤器、超滤装置、超滤产水箱、增压泵、活性炭过滤器、紫外线杀菌器、精密过滤器、第一高压泵和RO装置，所述的RO装置的产水口接回用水口，所述的RO装置的浓水侧依次连接的设置有缓冲水箱、第二高压泵和纳滤装置，所述的纳滤装置的产水回流至超滤产水箱，所述的纳滤装置的浓水侧接入浓水收集箱，所述的零排放式再处理系统还包括连通所述的缓冲水箱和浓水收集箱的溢流管道以及向所述的浓水收集箱内提供臭氧的臭氧发生器，所述的浓水收集箱内的浓水经臭氧处理后进入焚烧炉或者袋式过滤器前级。
还包括阻垢剂添加机构，其包括容纳有阻垢剂的罐体、计量泵以及连通所述的计量泵出口至紫外线杀菌器进水侧的添加管路。
还包括反洗机构，所述的反洗机构包括进水侧与超滤产水箱连通的反洗水泵，将所述的反洗水泵的出水口旁接至超滤装置的产水口的反洗管路，以及设置在所述的反洗管路上的单向阀和反洗控制阀。
还包括pH调节机构，所述的pH调节机构包括进水和回水均与所述的超滤产水箱连通的调节管路，依次设置在所述的调节管路上的pH计，循环泵以及加酸装置，所述的加酸装置包括容纳有酸液的罐体、计量泵以及连通所述的计量泵出口至调节管路的加酸管路，所述的计量泵和增压泵分别与所述的pH计可控连接以实现其启动或停止。
还包括在线药洗装置，所述的在线药洗装置包括药洗罐，用以将药洗罐内药液经药洗管路泵入超滤装置进水口侧的药洗泵，以及分别连通超滤装置的产水口和浓水口至药洗罐的回水管路。
一种使用带钢废水的零排放式再处理系统的再处理方法，其特征在于，包括以下步骤，
1)将待处理的污水收集后依次经袋式过滤器、超滤装置、活性炭过滤器、紫外线杀菌器和RO装置过滤处理，RO装置的产水口连接至回用管路，RO装置的浓水口接入缓冲水箱，
2)若RO装置的浓水的电导率未超过阈值，则第二高压泵及纳滤装置不启动，RO装置的浓水进入缓冲水箱后缓存，然后经溢流管道溢流至浓水收集箱，经臭氧处理后进入袋式过滤器前级，若RO装置的浓水的电导率达到或超过阈值，则第二高压泵及纳滤装置启动，缓冲水箱内的浓水经纳滤装置处理后进入浓水收集箱，然后经臭氧处理后进入焚烧炉。
所述的阈值为8000us/cm-12000us/cm。
还包括pH调节步骤，当超滤产水箱的水在非低位时，循环泵启动，pH计检测超滤产水箱内的酸碱度能否符合RO装置的进水要求，若不合格则停止增压泵，当合格时后开启增压泵以进行后级处理。
与现有技术相比，本实用新型的有益效果是：
本实用新型的再处理系统采用了双级处理装置，前级为RO膜，后级采用纳滤膜;避免了前级RO浓水高盐分导致运行压力高的问题;而且在RO膜前设置超滤装置，进一步缓解RO膜的工作压力，同时在超滤装置前设袋式过滤器，能有效以去除水中的颗粒物及杂质，保护超滤膜，延长其使用寿命，而且将超滤装置的浓水回流至污水池，利用袋式过滤器进行再次过滤处理，则能实现零排放处理。同时，针对RO装置的浓水进行选择性处理，在经过臭氧处理后直接焚烧或回到袋式过滤器前级，臭氧能降低水中的COD，减少废水的处理负担。
