申请日2015.09.09
公开(公告)日2017.01.11
IPC分类号C02F11/14
摘要
本发明涉及一种污泥化学调制混合管结构，包括固定安装的内管及通过两端轴承活动安装于内管外壁的混合管，混合管与驱动电机连接;所述内管的一端为进料端，另一端为出料端，进料端及出料端分别与混合管之间安装有密封圈;所述进料端上带有位于混合管中的进料口，出料端上带有位于混合管中的出料口;所述混合管包括中部的管身及位于管身两侧的管端，管身的内壁与管端的内壁分别安装有搅拌片，搅拌片倾斜设置。本发明采用的结构简单，采用全新的内外设置的套管结构实现对絮凝剂与污泥水的混合，其混合效率高、效果好，并且整个结构占用空间小。

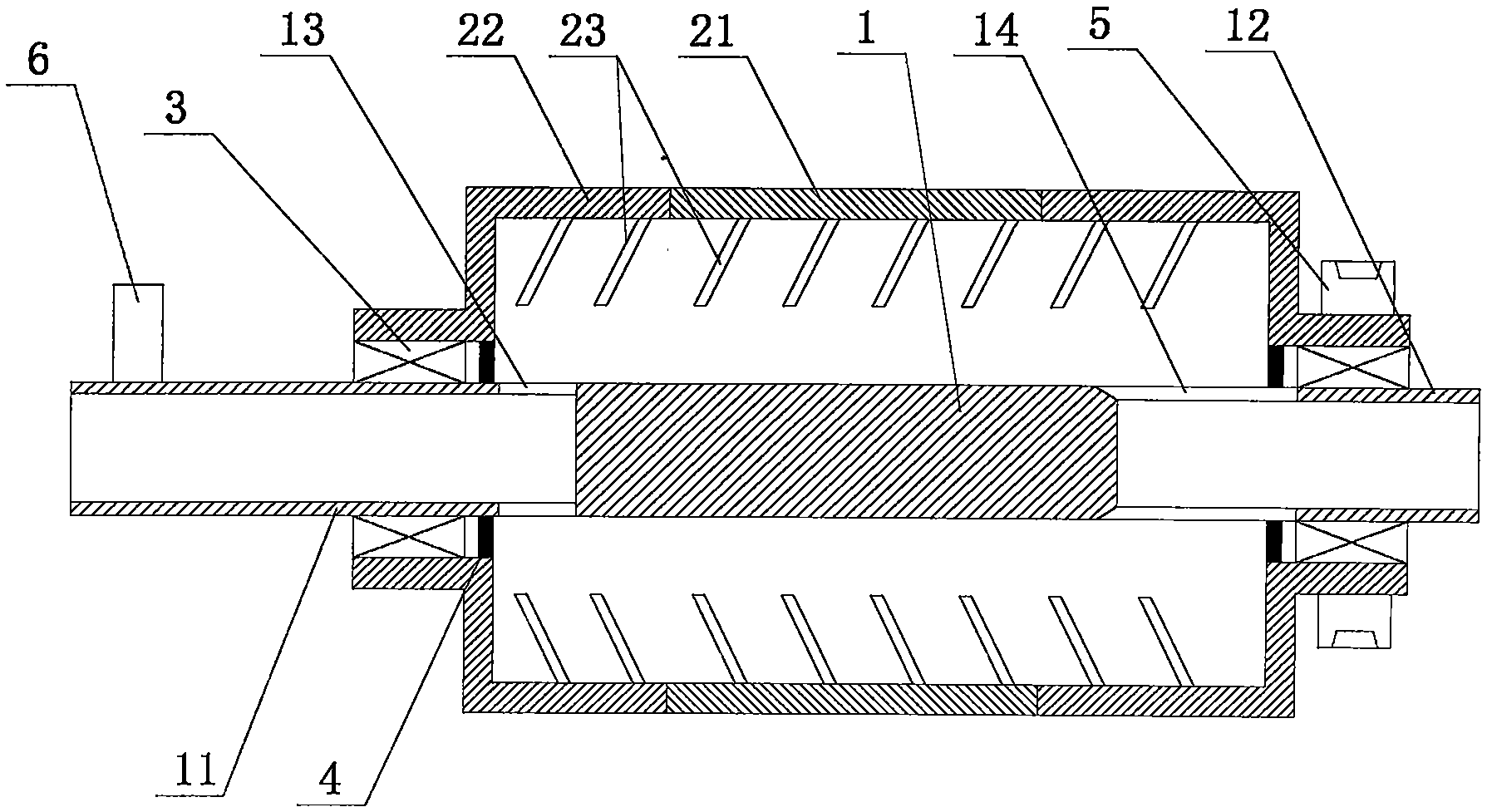

摘要附图
权利要求书
1.一种污泥化学调制混合管结构，其特征在于：包括固定安装的内管(1)及通过两端轴承(3)活动安装于内管(1)外壁的混合管(2)，混合管(2)与驱动电机连接;所述内管(1)的一端为进料端(11)，另一端为出料端(12)，进料端(11)及出料端(12)分别与混合管(2)之间安装有密封圈(4);所述进料端(11)上带有位于混合管(2)中的进料口(13)，出料端(12)上带有位于混合管(2)中的出料口(14);
所述混合管(2)包括中部的管身(21)及位于管身(21)两侧的管端(22)，管身(21)的内壁与管端(22)的内壁分别安装有搅拌片(23)，搅拌片(23)倾斜设置。
2.按照权利要求1所述的污泥化学调制混合管结构，其特征在于：所述混合管(2)的端部安装有带轮(5)，其通过带轮(5)与所述驱动电机同步连接。
说明书
污泥化学调制混合管结构
技术领域
本发明涉及环保设备技术领域，特别涉及污泥的处理装置。
背景技术
在污泥脱水前，要进行污泥调节，所谓污泥调节也称污泥的化学调质。污泥浓缩一般只能使其含水率降到85%左右，要进一步降低含水率，减少体积，就要把污泥中结合水分离出来，也就是使这部分水对固体颗粒的附着力减弱，使颗粒失稳长大。现在通用做法是在污泥压滤前设置污泥调制池，用来对污泥进行化学调制，投加三氯化铁、石灰等有机无机絮凝剂，絮凝剂作用污泥絮凝时间一般在5-10min。而污泥调制池占地面积和投资比较大，絮凝剂与污泥的混合一般采用低转速桨式搅拌器或者双曲面搅拌器，混合效果不理想。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种污泥化学调制混合管结构，其采用中心导管辅助导入絮凝剂的结构，大大提高了与污泥的混合效果。
为了解决上述问题，本发明采用如下方案：
一种污泥化学调制混合管结构，包括固定安装的内管及通过两端轴承活动安装于内管外壁的混合管，混合管与驱动电机连接;所述内管的一端为进料端，另一端为出料端，进料端及出料端分别与混合管之间安装有密封圈;所述进料端上带有位于混合管中的进料口，出料端上带有位于混合管中的出料口;
所述混合管包括中部的管身及位于管身两侧的管端，管身的内壁与管端的内壁分别安装有搅拌片，搅拌片倾斜设置。
作为上述技术方案的进一步改进：
所述混合管的端部安装有带轮，其通过带轮与所述驱动电机同步连接。
本发明的技术效果在于：
本发明采用的结构简单，采用全新的内外设置的套管结构实现对絮凝剂与污泥水的混合，其混合效率高、效果好，并且整个结构占用空间小。
