申请日2015.09.09
公开(公告)日2016.12.21
IPC分类号C02F1/48
摘要
本发明涉及一种污泥水的磁性分离处理装置，包括反应罐，反应罐的底部通过连接管与分离箱体连接，分离箱体中安装有多个平行的磁性转盘，多个磁性转盘的中心带有第一共用转轴，所述第一共用转轴通过第一皮带与电机连接，磁性转盘位于分离箱体的上部，其部分盘面伸出分离箱体的外部，位于磁性转盘的上方安装有多个平行设置的辅助磁性吸盘，多个辅助磁性吸盘的第二共用转轴与所述第一共用转轴通过第二皮带同步连接，磁性转盘与辅助磁性吸盘之间相间布置;分离箱体的顶部通过支架安装有刮板，刮板包括倾斜向上设置并与辅助磁性吸盘的盘面接触的刮料部及连接在刮料部下端的水平存料部，刮料部带有与进气管连接的空腔，刮料部的侧面均布有通孔。

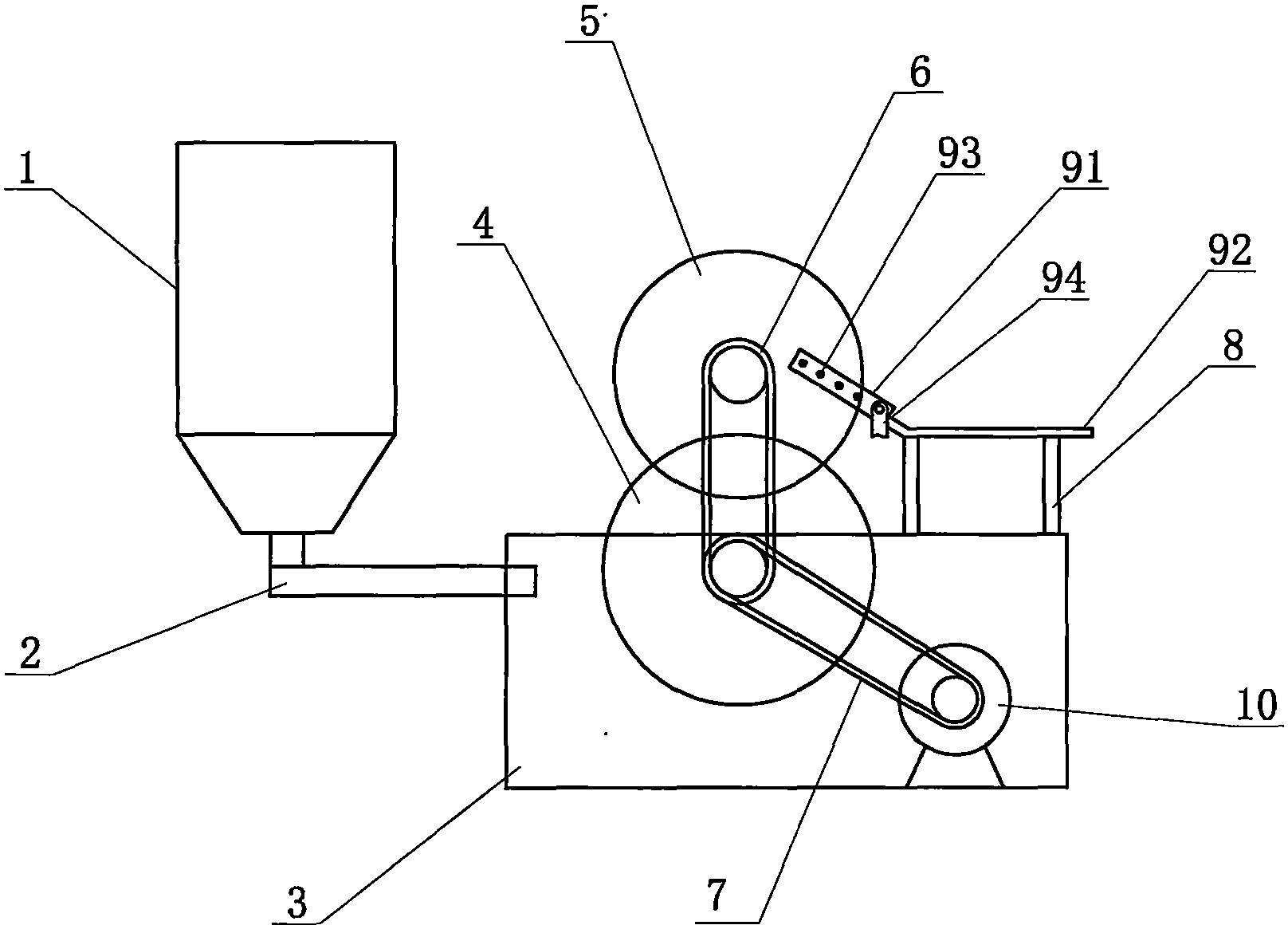

摘要附图
权利要求书
1.一种污泥水的磁性分离处理装置，包括反应罐(1)，反应罐(1)的底部通过连接管(2)与分离箱体(3)连接，分离箱体(3)中安装有多个平行的磁性转盘(4)，多个磁性转盘(4)的中心带有第一共用转轴，所述第一共用转轴通过第一皮带(7)与电机(10)连接，其特征在于：磁性转盘(4)位于分离箱体(3)的上部，其部分盘面伸出分离箱体(3)的外部，位于磁性转盘(4)的上方安装有多个平行设置的辅助磁性吸盘(5)，多个辅助磁性吸盘(5)的第二共用转轴与所述第一共用转轴通过第二皮带(6)同步连接，磁性转盘(4)与辅助磁性吸盘(5)之间相间布置;分离箱体(3)的顶部通过支架(8)安装有多块平行设置的刮板(9)，所述刮板(9)包括倾斜向上设置并与辅助磁性吸盘(5)的盘面接触的刮料部(91)及连接在刮料部(91)下端的水平存料部(92)，所述刮料部(91)带有与进气管(94)连接的空腔，刮料部(91)的侧面均布有通孔(93)。
说明书
污泥水的磁性分离处理装置
技术领域
本发明涉及环保设备技术领域，特别涉及污泥水的处理装置。
背景技术
在造纸、石油化工、食品、印染、煤矿、冶金及矿山等行业的生产过程中，均会产生一定量的污水、污泥。这些污水、污泥直接排放会对环境造成严重的破坏，因此需要对其进行相应的处理，以减轻对环境的污染。
对污水、污泥的处理一般采用加药凝絮，然后分离凝絮，并对分离出来的凝絮进行脱水的工艺步骤。由于絮凝剂中含有铁磁性粉末，需要对絮凝剂处理过的污泥水进行磁性吸附处理。现有的磁性吸附装置通过磁性盘于分离箱体中转动，吸附污泥后经刮板将污泥刮下后输出。由于磁性盘吸附污泥后通过刮板直接刮下，部分附带的污泥亦被刮下，被刮下的污泥中，铁磁性粉末的含量不高，因此，这种结构的磁性吸附装置还需进一步改进。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种污泥水的磁性分离处理装置，其采用两级吸附结构，避免非铁磁性粉末的吸附，提高整个污泥水的处理效果。
为了解决上述问题，本发明采用如下方案：
一种污泥水的磁性分离处理装置，包括反应罐，反应罐的底部通过连接管与分离箱体连接，分离箱体中安装有多个平行的磁性转盘，多个磁性转盘的中心带有第一共用转轴，所述第一共用转轴通过第一皮带与电机连接，磁性转盘位于分离箱体的上部，其部分盘面伸出分离箱体的外部，位于磁性转盘的上方安装有多个平行设置的辅助磁性吸盘，多个辅助磁性吸盘的第二共用转轴与所述第一共用转轴通过第二皮带同步连接，磁性转盘与辅助磁性吸盘之间相间布置;分离箱体的顶部通过支架安装有多块平行设置的刮板，所述刮板包括倾斜向上设置并与辅助磁性吸盘的盘面接触的刮料部及连接在刮料部下端的水平存料部，所述刮料部带有与进气管连接的空腔，刮料部的侧面均布有通孔。
本发明的技术效果在于：
本发明的结构简单，采用上下两级吸附方式，相比单磁性盘吸附方式，避免非铁磁性粉末的吸附，采用吹气辅助刮除，其刮除效果好，整个污泥水的处理效率得到大幅提高。
