申请日2015.07.31
公开(公告)日2016.02.03
IPC分类号C02F9/10
摘要
本实用新型公开了一种电镀高盐废水的再处理装置，包括控制器、设置在污水池内的潜污泵，以及依次与所述的潜污泵经管路连通的袋式过滤器、超滤装置、中间水箱、增压泵、活性炭过滤器、精密过滤器、紫外线杀菌器、高压泵以及RO装置。本实用新型的再处理装置，首先进行进水检测，有效控制进水质量，采用多级过滤处理和蒸发处理配合，有效控制了整体的处理压力，降低处理成本，将RO装置的浓水采用蒸发处理，超滤装置的浓水回流污水池，使得整体零排放，对环境污染小，同时，将紫外线杀菌装置设置在精密过滤器之后，保证污水有较好的杀菌效果。
权利要求书

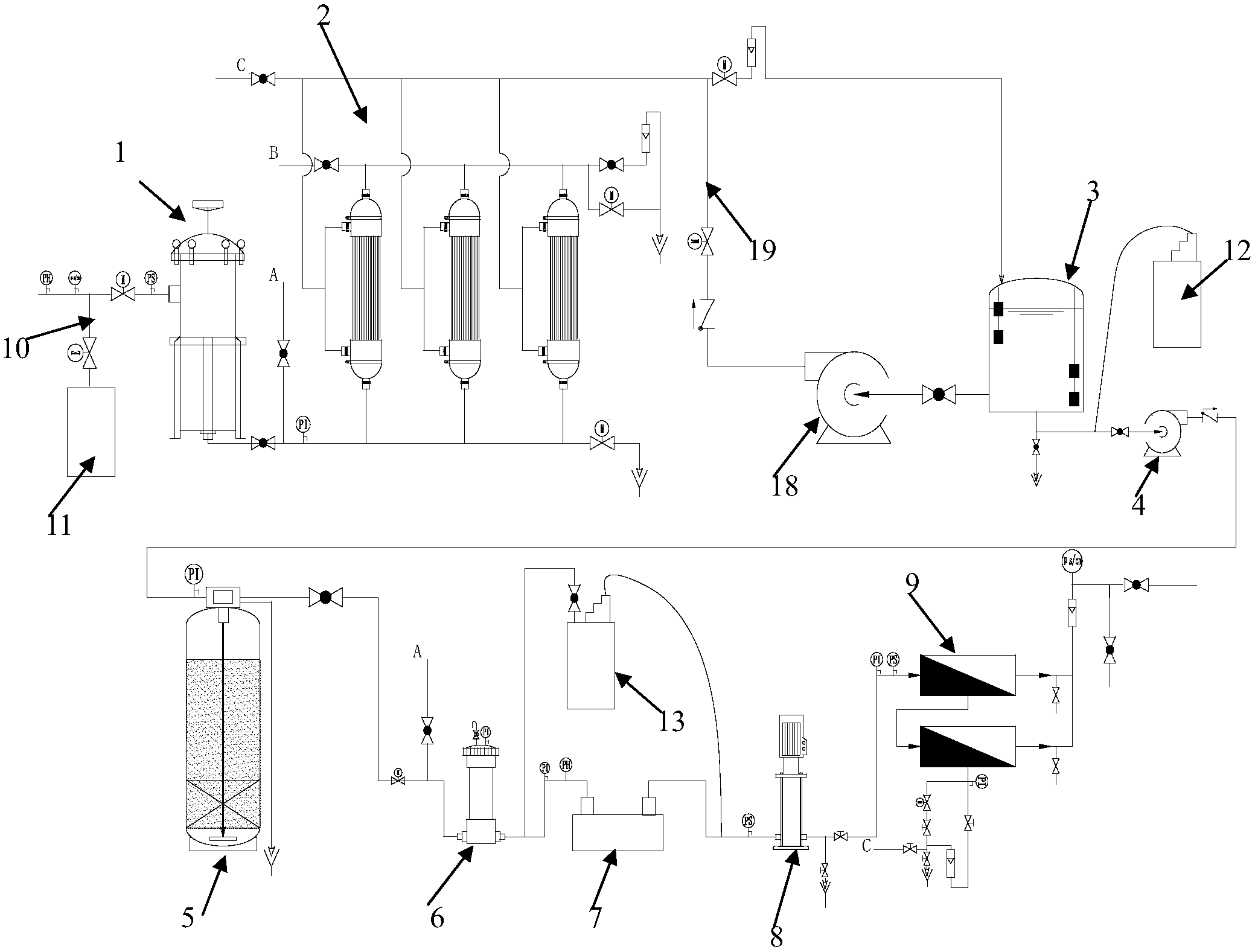

1.一种电镀高盐废水的再处理装置，其特征在于，包括控制器、设置在污水池内的潜污泵，以及依次与所述的潜污泵经管路连通的袋式过滤器、超滤装置、中间水箱、增压泵、活性炭过滤器、精密过滤器、紫外线杀菌器、高压泵以及RO装置，所述的潜污泵与袋式过滤器间的进水管路上旁接有连通至蒸发装置的排放管，在所述的潜污泵的出水侧与排放管间设置有第一pH计和电导仪，所述的控制器与所述的第一pH计和电导仪信号连接以控制所述的进水管路或排放管上的阀门导通或截至，所述的超滤装置的浓水回流至污水池，所述的RO装置的产水侧接入回用管网，所述的RO装置的浓水接入蒸发装置。
2.如权利要求1所述的电镀高盐废水的再处理装置，其特征在于，所述的增压泵的进水侧旁接有加酸装置，所述的RO装置的进水侧设置有第二pH计，所述的加酸装置包括容纳有酸液的罐体、设置在罐体上并与所述的第二pH计可控连接的加酸泵，以及连通所述的加酸泵至增压泵的进水侧的加酸管。
3.如权利要求1所述的电镀高盐废水的再处理装置，其特征在于，所述RO装置的进水侧设有高低压保护装置。
4.如权利要求1所述的电镀高盐废水的再处理装置，其特征在于，所述超滤装置及RO装置均配有在线药洗装置，所述的在线药洗装置包括药洗箱、药洗泵以及分别连接至超滤装置或精密过滤器进水侧的药洗管。
5.如权利要求1所述的电镀高盐废水的再处理装置，其特征在于，还包括阻垢剂添加机构，其包括容纳有阻垢剂的罐体、计量泵以及连通所述的计量泵出口至高压泵进水侧的添加管路，连通所述的精密过滤器出口侧至阻垢剂的罐体的加水管路，以及设置在所述的加水管路上的加水阀。
6.如权利要求1所述的电镀高盐废水的再处理装置，其特征在于，还包括反洗机构，所述的反洗机构包括进水侧与中间水箱连通的反洗水泵，将所述的反洗水泵的出水口旁接至超滤装置的产水管路的反洗管路，以及设置在所述的反洗管路上的单向阀和反洗控制阀。
说明书
电镀高盐废水的再处理装置
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种电镀高盐废水的再处理装置。
背景技术
目前，电镀废水主要由电镀工厂(或车间)排出的废水和废液组成，如，镀件漂洗水、废槽液、设备冷却水和冲洗地面水等。由于镀种较多，工艺繁琐，其水质复杂，成分不易控制，电镀废水主要含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，这些电镀废水属于致癌、致畸、致突变的剧毒物质，对人类及其他生物的生存环境都造成了极大的危害。
电镀废水的特点是盐浓度较高，一般达到10%以上，盐组分中阳离子单一，尤其以铵离子最常见，阴离子种类较多，且以不同价态的含硫阴离子为主，有机物含量相对较低，且多以溶解油的形式存在，这就导致电镀废水经一般处理后COD及氨氮物质仍偏高，只能达到地表三类水准，在某些地区，如天津市对污水的排放标准做了进一步提高，需要满足地表五类水标准;如何对电镀废水处理后的只能达到地表三类水准的废水进行再处理以达到新排放标准成为急需解决的问题。
实用新型内容
本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种电镀高盐废水的再处理装置。
为实现本实用新型的目的所采用的技术方案是：
一种电镀高盐废水的再处理装置，包括控制器、设置在污水池内的潜污泵，以及依次与所述的潜污泵经管路连通的袋式过滤器、超滤装置、中间水箱、增压泵、活性炭过滤器、精密过滤器、紫外线杀菌器、高压泵以及RO装置，所述的潜污泵与袋式过滤器间的进水管路上旁接有连通至蒸发装置的排放管，在所述的潜污泵的出水侧与排放管间设置有第一pH计和电导仪，所述的控制器与所述的第一pH计和电导仪信号连接以控制所述的进水管路或排放管上的阀门导通或截至，所述的超滤装置的浓水回流至污水池，所述的RO装置的产水侧接入回用管网，所述的RO装置的浓水接入蒸发装置。
所述的增压泵的进水侧旁接有加酸装置，所述的RO装置的进水侧设置有第二pH计，所述的加酸装置包括容纳有酸液的罐体、设置在罐体上并与所述的第二pH计可控连接的加酸泵，以及连通所述的加酸泵至增压泵的进水侧的加酸管。
所述RO装置的进水侧设有高低压保护装置。
所述超滤装置及RO装置均配有在线药洗装置，所述的在线药洗装置包括药洗箱、药洗泵以及分别连接至超滤装置或精密过滤器进水侧的药洗管。
还包括阻垢剂添加机构，其包括容纳有阻垢剂的罐体、计量泵以及连通所述的计量泵出口至高压泵进水侧的添加管路，连通所述的精密过滤器出口侧至阻垢剂的罐体的加水管路，以及设置在所述的加水管路上的加水阀。
还包括反洗机构，所述的反洗机构包括进水侧与中间水箱连通的反洗水泵，将所述的反洗水泵的出水口旁接至超滤装置的产水管路的反洗管路，以及设置在所述的反洗管路上的单向阀和反洗控制阀。
与现有技术相比，本实用新型的有益效果是：
本实用新型的再处理装置，首先进行进水检测，有效控制进水质量，采用多级过滤处理和蒸发处理配合，有效控制了整体的处理压力，降低处理成本，将RO装置的浓水采用蒸发处理，超滤装置的浓水回流污水池，使得整体零排放，对环境污染小，同时，将紫外线杀菌装置设置在精密过滤器之后，保证污水有较好的杀菌效果。
