摘要
本实用新型提供了一种基于电力载波的污水处理实时水压监测装置，包括电源输入、阻波器、主控载波模块、主控芯片、从控载波模块、从控芯片、时序模块、压力传感器;所述电源输入、阻波器串联，阻波器电路连接主控载波模块和从控载波模块，主控载波模块还连接有主控芯片，从控载波模块还连接从控芯片。本实用新型通过多个压力传感器的安装，后期通过软件层面代码开发即可使得实时水压辅助控制成为可能，由此为检测精准度高、适用范围广、高度智能化的控制提供了坚实有力的硬件基础。
摘要附图
权利要求书

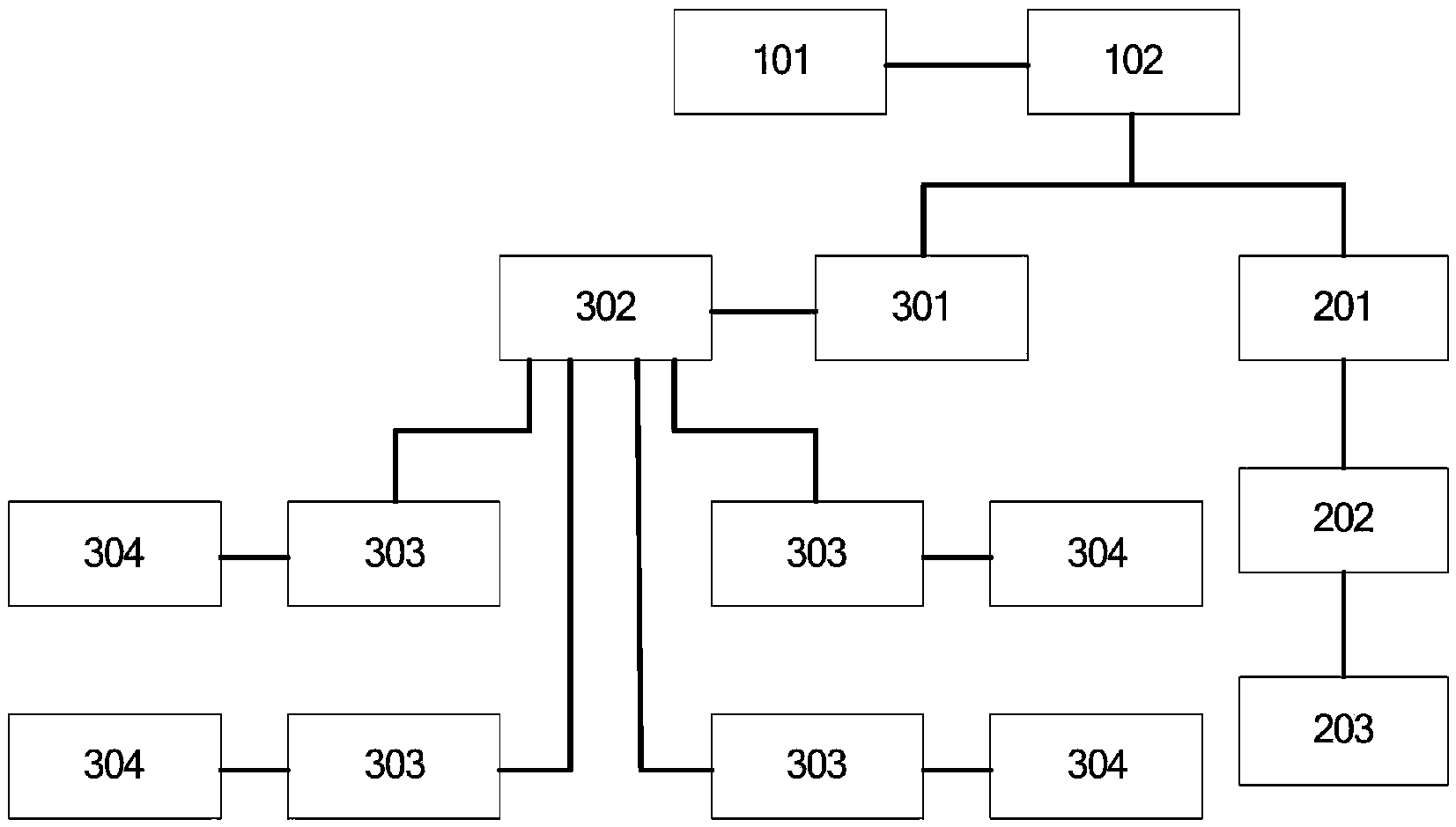

1.一种基于电力载波的污水处理实时水压监测装置，包括电源输入(101)、阻波器(102)、主控载波模块(201)、主控芯片(202)、从控载波模块(301)、从控芯片(302)、时序模块(303)、压力传感器(304)，其特征在于：所述电源输入(101)、阻波器(102)串联，阻波器(102)电路连接主控载波模块(201)和从控载波模块(301)，主控载波模块(201)还连接有主控芯片(202)，从控载波模块(301)还连接从控芯片(302);所述从控芯片(302)并行连接四个时序模块(303)，每个时序模块(303)连接有一个压力传感器(304)，四个压力传感器(304)安装在污水处理设备内壁任意位置，且每两个压力传感器(304)之间距离大于1m;所述主控载波模块(201)和从控载波模块(301)均为电力载波模块。
2.如权利要求1所述的基于电力载波的污水处理实时水压监测装置，其特征在于：所述从控芯片(302)为32位单片机。
3.如权利要求1所述的基于电力载波的污水处理实时水压监测装置，其特征在于：所述主控芯片(202)为32位单片机。
4.如权利要求1所述的基于电力载波的污水处理实时水压监测装置，其特征在于：还包括扩展接口(203)，扩展接口(203)连接主控芯片(202)。
5.如权利要求1所述的基于电力载波的污水处理实时水压监测装置，其特征在于：所述压力传感器(304)为防水压力传感器。
说明书
一种基于电力载波的污水处理实时水压监测装置
技术领域
本实用新型涉及一种基于电力载波的污水处理实时水压监测装置，属于水处理技术领域。
背景技术
污水处理设备在工作时，需要实时监控内部状态，一般是采用单一的检测某一种或几种物质含量的方式进行，这种方式检测速度慢，不便于实时检测。
实用新型内容
为解决上述技术问题，本实用新型提供了一种基于电力载波的污水处理实时水压监测装置，该基于电力载波的污水处理实时水压监测装置通过多个压力传感器的安装，后期通过软件层面代码开发即可使得实时水压辅助控制成为可能，由此为检测精准度高、适用范围广、高度智能化的控制提供了坚实有力的硬件基础。
本实用新型通过以下技术方案得以实现。
本实用新型提供的一种基于电力载波的污水处理实时水压监测装置，包括电源输入、阻波器、主控载波模块、主控芯片、从控载波模块、从控芯片、时序模块、压力传感器;所述电源输入、阻波器串联，阻波器电路连接主控载波模块和从控载波模块，主控载波模块还 连接有主控芯片，从控载波模块还连接从控芯片;所述从控芯片并行连接四个时序模块，每个时序模块连接有一个压力传感器，四个压力传感器安装在污水处理设备内壁任意位置，且每两个压力传感器之间距离大于1m;所述主控载波模块和从控载波模块均为电力载波模块。
所述从控芯片为32位单片机。
所述主控芯片为32位单片机。
还包括扩展接口，扩展接口连接主控芯片。
所述压力传感器为防水压力传感器。
本实用新型的有益效果在于：通过多个压力传感器的安装，后期通过软件层面代码开发即可使得实时水压辅助控制成为可能，由此为检测精准度高、适用范围广、高度智能化的控制提供了坚实有力的硬件基础。
