申请日2015.09.09
公开(公告)日2016.03.02
IPC分类号C02F9/14; C02F103/36
摘要
本实用新型实施例公开了一种用于地奥司明生产的污水处理系统，该用于地奥司明生产的污水处理系统包括污水进口;碘废液收集池，与污水进口连接;光化学反应器，与碘废液收集池连接，其中设置有紫外灯;工艺废水调节池，与光化学反应器连接;调酸槽，与工艺废水调节池连接;微电解反应器，与调酸槽连接;中和槽，与微电解反应器连接;沉淀池，与中和槽连接;ABR厌氧池，与沉淀池连接;接触氧化池，与ABR厌氧池连接;二沉淀池，与接触氧化池连接;排放口，与二沉淀池连接。本实用新型的用于地奥司明生产的污水处理系统针对生产地奥司明后排出的污水特点进行污水处理，结构简单，处理后的污水可达到国家污水综合排放标准。

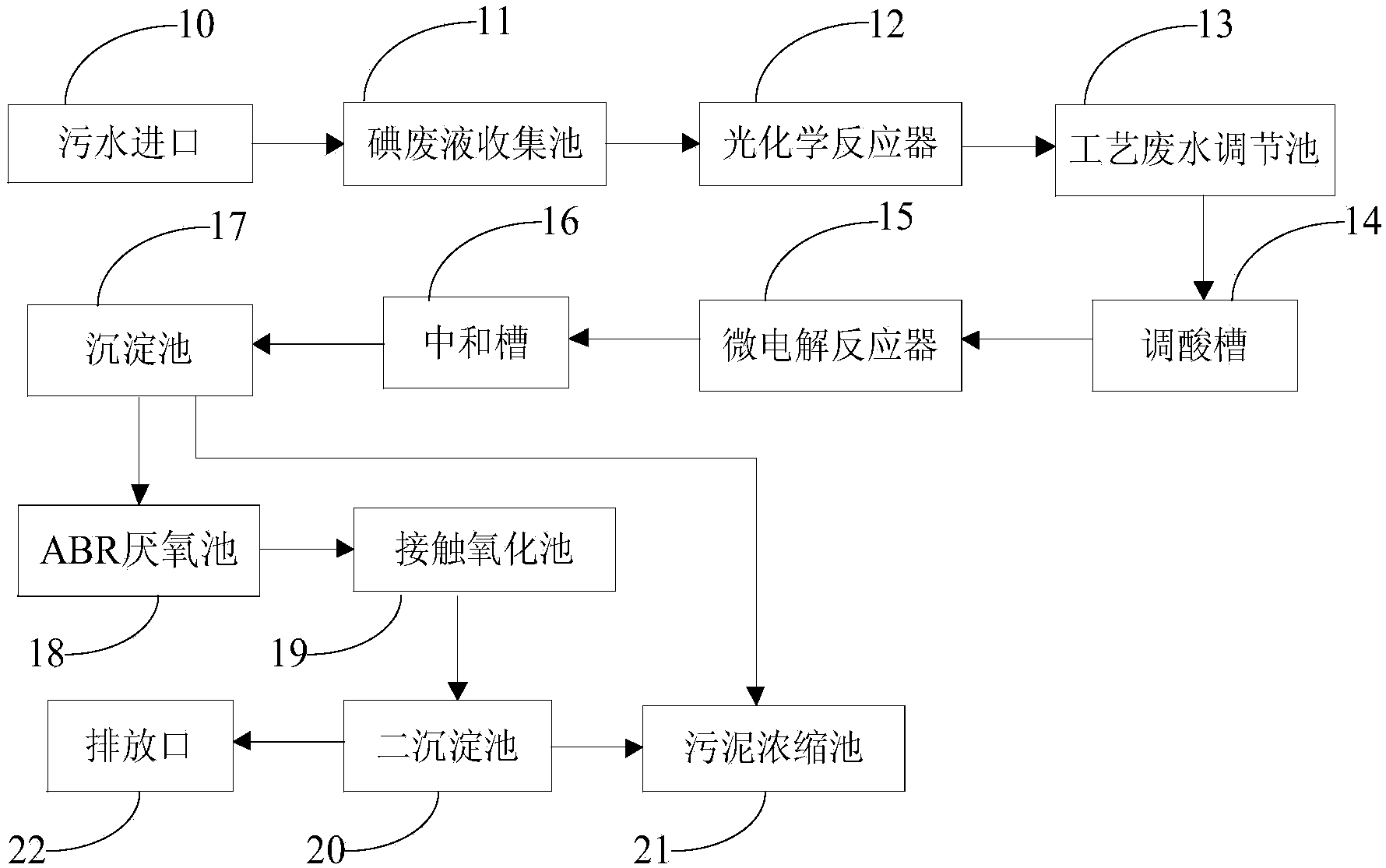

摘要附图
权利要求书
1.一种用于地奥司明生产的污水处理系统，其特征在于，所述用于地奥司明生产的污水处理系统包括：
污水进口;
碘废液收集池，与所述污水进口连接，用于收集污水中的碘废液;
光化学反应器，与所述碘废液收集池连接，所述光化学反应器中设置有紫外灯，用于在所述碘废液进行光化学反应时提供紫外光照射;
工艺废水调节池，与所述光化学反应器连接;
调酸槽，与所述工艺废水调节池连接，用于调节从所述工艺废水调节池流出的废水的PH值;
微电解反应器，与所述调酸槽连接，所述调酸槽中的废水自流至所述微电解反应器中进行微电解处理;
中和槽，与所述微电解反应器连接，所述微电解反应器中的废水自流至所述中和槽中进行中和反应;
沉淀池，与所述中和槽连接;
ABR厌氧池，与所述沉淀池连接，所述沉淀池中的废水自流至所述ABR厌氧池中进行厌氧反应;
接触氧化池，与所述ABR厌氧池连接，进行厌氧反应后的废水流入所述接触氧化池中进行耗氧反应;
二沉淀池，与所述接触氧化池连接;
排放口，与所述二沉淀池连接。
2.根据权利要求1所述的用于地奥司明生产的污水处理系统，其特征在于，所述用于地奥司明生产的污水处理系统进一步包括碘液提升泵，设置于所述碘废液收集池和所述光化学反应器之间，用于将所述碘废液打入所述光化学反应器中。
3.根据权利要求1所述的用于地奥司明生产的污水处理系统，其特征在于，所述工艺废水调节池和所述调酸槽之间设置有水泵。
4.根据权利要求1所述的用于地奥司明生产的污水处理系统，其特征在于，所述用于地奥司明生产的污水处理系统进一步包括污泥浓缩池，所述污泥浓缩池分别与所述沉淀池和所述二沉淀池连接，用于浓缩从所述沉淀池和所述二沉淀池流出的污泥。
5.根据权利要求4所述的用于地奥司明生产的污水处理系统，其特征在于，所述沉淀池与所述污泥浓缩池之间设置有第一污泥泵。
6.根据权利要求4所述的用于地奥司明生产的污水处理系统，其特征在于，所述二沉淀池与所述污泥浓缩池之间设置有第二污泥泵。
说明书
一种用于地奥司明生产的污水处理系统
技术领域
本实用新型涉及一种污水处理系统，尤其涉及一种用于地奥司明生产的污水处理系统。
背景技术
地奥司明是—种黄酮类药物，具有维生素P样作用，能降低血管脆性及异常的通透性，又用于防治高血压及动脉硬化的辅助治疗，因此，市场需求较大。在生产地奥司明的过程中会产生大量的污水，主要为洗料产生的洗涤废水，成分是醋酸钠、氯化钠、硫酸钾等，还有部分原料分解所产生的有机物，以及甲醇蒸馏残液和碘回收废液等。污水属高浓度有机废水，未经处理的污水不能达到国家污水综合排放标准，如果直接排放，会对公共污水处理设备的进水水质产生冲击影响，以及对外部水环境造成破坏。
实用新型内容
本实用新型实施例所要解决的技术问题在于，针对地奥司明生产过程中排出的污水达不到国家污水综合排放标准的问题，提出了一种用于地奥司明生产的污水处理系统。
为了解决上述技术问题，本实用新型实施例提供了一种用于地奥司明生产的污水处理系统，该用于地奥司明生产的污水处理系统包括：污水进口;碘废液收集池，与污水进口连接，用于收集污水中的碘废液;光化学反应器，与碘废液收集池连接，光化学反应器中设置有紫外灯，用于在碘废液进行光化学反应时提供紫外光照射，使其产生光化学反应;工艺废水调节池，与光化学反应器连接;调酸槽，与工艺废水调节池连接，用于调节从工艺废水调节池流出的废水的PH值;微电解反应器，与调酸槽连接，调酸槽中的废水自流至微电解反应器中进行微电解处理;中和槽，与微电解反应器连接，微电解反应器中的废水自流至中和槽中进行中和反应;沉淀池，与中和槽连接;ABR厌氧池，与沉淀池连接，沉淀池中的废水自流至ABR厌氧池中进行厌氧反应;接触氧化池，与ABR厌氧池连接，进行厌氧反应后的废水流入接触氧化池中进行耗氧反应;二沉淀池，与接触氧化池连接;排放口，与二沉淀池连接。
其中，用于地奥司明生产的污水处理系统进一步包括碘液提升泵，设置于碘废液收集池和光化学反应器之间，用于将碘废液打入光化学反应器中。
其中，工艺废水调节池和调酸槽之间设置有水泵。
其中，用于地奥司明生产的污水处理系统进一步包括污泥浓缩池，污泥浓缩池分别与沉淀池和二沉淀池连接，用于浓缩从沉淀池和二沉淀池流出的污泥。
其中，沉淀池与污泥浓缩池之间设置有第一污泥泵。
其中，二沉淀池与污泥浓缩池之间设置有第二污泥泵。
实施本实用新型实施例，具有如下有益效果：本实用新型的用于地奥司明生产的污水处理系统针对生产地奥司明后排出的污水特点进行污水处理，结构简单，处理后的污水可达到国家污水综合排放标准。
