申请日2015.11.03
公开(公告)日2016.05.04
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型提供了一种废水冷却处理系统，包括废水池和净化装置，净化装置包括过滤室和净水室，过滤室与净水室通过过滤板隔开，废水池内设有水泵，水泵通过进水管与设置在过滤室的废水入口处的冷却机相连，在废水入口处设有水量感应装置，在净化装置上端设有石灰储存罐、次氯酸钠储存罐和盐酸储存罐，过滤室与石灰储存罐通过石灰投加泵相连，过滤室与次氯酸钠储存罐通过次氯酸钠投加泵相连，过滤室与盐酸储存罐通过盐酸投加泵相连，在净水室内设有活性炭过滤层。本实用新型结构简单、设计合理，能够快速冷却废水，同时还能够除去废水中的异味，对废水进行彻底净化。
权利要求书
1.一种废水冷却处理系统，包括废水池(1)和净化装置，其特征在于：所述净化装置包括过滤室(2)和净水室(3)，所述过滤室(2)与所述净水室(3)通过过滤板(4)隔开，所述废水池(1)内设有水泵(5)，所述水泵(5)通过进水管(6)与设置在所述过滤室的废水入口处的冷却机(7)相连，在所述废水入口处设有水量感应装置(8)，在所述净化装置上端设有石灰储存罐(9)、次氯酸钠储存罐(10)和盐酸储存罐(11)，所述过滤室(2)与所述石灰储存罐(9)通过石灰投加泵(12)相连，所述过滤室(2)与所述次氯酸钠储存罐(10)通过次氯酸钠投加泵(13)相连，所述过滤室(2)与所述盐酸储存罐(11)通过盐酸投加泵(14)相连，在所述净水室(3)内设有活性炭过滤层(15)。
2.根据权利要求1所述一种废水冷却处理系统，其特征在于：所述石灰投加泵(12)、盐酸投加泵(14)和所述次氯酸钠投加泵(13)与设置在废水入口处的所述水量感应装置(8)相连。
3.根据权利要求1所述一种废水冷却处理系统，其特征在于：所述活性炭过滤层(15)包括内层过滤层、外层过滤层和活性炭，所述活性炭设置在所述内层过滤层和所述外层过滤层之间。
4.根据权利要求1所述一种废水冷却处理系统，其特征在于：在所述净水室(3)内设有排水泵(16)，所述排水泵(16)设置在所述活性炭过滤层(15)后侧的所述净水室(3)内，在所述过滤室(2)内设有排渣泵(17)。
说明书
一种废水冷却处理系统
技术领域
本实用新型涉及冶钢工厂废水处理系统，具体的说是一种废水冷却处理系统。
背景技术
早钢铁生产中产生的大量的废水中有害物质含量较高，废水处理难度大、成本高，同时废水处理占用场地面积较大，一些小型工厂为了节省时间和成本往往直接将生产过程中产生的废水直接排放到河流中，不仅造成水污染，影响河流周围的水中的生态环境，废水中含有的发臭的物质还影响空气质量，一些大型的工厂废水较多，处理成本高，往往会出现处理不彻底，达不到排放标准。
发明内容
为了解决上述问题本实用新型提供了一种能够除臭、进化完全，并且能使废水快速冷却的废水冷却处理系统。
为了达到上述目的本实用新型是通过以下技术方案来实现的：

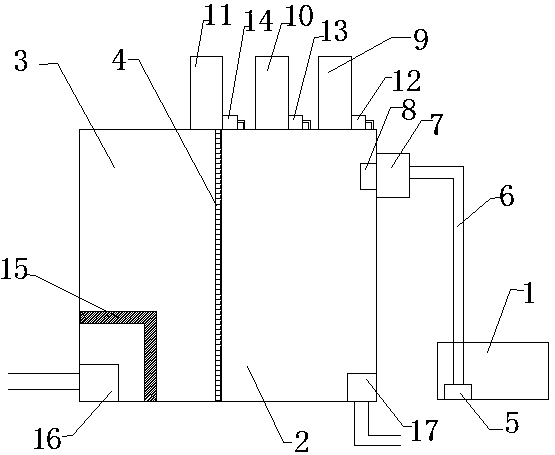

本实用新型是一种废水冷却处理系统，包括废水池和净化装置，净化装置包括过滤室和净水室，过滤室与净水室通过过滤板隔开，废水池内设有水泵，水泵通过进水管与设置在过滤室的废水入口处的冷却机相连，在废水入口处设有水量感应装置，在净化装置上端设有石灰储存罐、次氯酸钠储存罐和盐酸储存罐，过滤室与石灰储存罐通过石灰投加泵相连，过滤室与次氯酸钠储存罐通过次氯酸钠投加泵相连，过滤室与盐酸储存罐通过盐酸投加泵相连，在净水室内设有活性炭过滤层。
本实用新型的进一步改进在于：石灰投加泵、盐酸投加泵和次氯酸钠投加泵与设置在废水入口处的水量感应装置相连。
本实用新型的进一步改进在于：活性炭过滤层包括内层过滤层、外层过滤层和活性炭，活性炭设置在内层过滤层和外层过滤层之间。
本实用新型的进一步改进在于：在净水室内设有排水泵，排水泵设置在活性炭过滤层后侧的净水室内，在过滤室内设有排渣泵。
本实用新型的有益效果是：净水装置包括过滤室和净水室，废水池中的废水通过水泵和进水管连接在过滤室废水入口处冷却机相连，冷却机能够迅速将废水进行冷却，设置在废水如空的水量感应装置能够感应出废水量，钢铁工厂废水中含有的有害物质的含量是基本固定的，变化不大，设置在过滤室上端的石灰储存罐、盐酸储存罐和次氯酸钠储存罐通过石灰投加泵、盐酸投加泵和次氯酸钠投加泵将石灰、盐酸和次氯酸钠排放到过滤室内与废水中的有害物质发生化学反应，石灰投加泵、盐酸投加泵和次氯酸钠投加泵均与水量感应装置相连，确保废水中的有害物质能够被反应完全，同时石灰、盐酸和次氯酸钠没有剩余，过滤室与净水室之间通过过滤板隔开，过滤板将颗粒杂质和絮状物隔离在过滤室内，还有部分小颗粒杂质通过过滤板进入到净水室内，在净水室内设有活性炭过滤层，活性炭过滤层包括内层过滤层、外层过滤层和活性炭，活性炭设置在内层过滤层和外层过滤层内，活性炭内层过滤层和外层过滤层能够对净水室的水再次进行过滤，活性炭不仅能够吸附小颗粒杂质还能除去臭味。
本实用新型结构简单、设计合理，能够快速冷却废水，同时还能够除去废水中的异味，对废水进行彻底净化。
