申请日2015.09.09
公开(公告)日2015.12.02
IPC分类号C02F9/14
摘要
本实用新型一种农村生活污水处理的一体化反应装置，包括进水调节池、厌氧处理池、斜板沉淀池和生态处理池，个单元之间通过挡板隔离;厌氧处理池分为上行流厌氧池和下行流厌氧池;生态处理池分为上行流生态池和下行流生态池;进水调节池通过过水管连接上行流厌氧池;上行流厌氧池上部与下行流厌氧池上部连通;下行流厌氧池下部与斜板沉淀池下部连通;斜板沉淀池通过布水管连接下行流生态池;下行流生态池下部与上行流生态池下部连通;上行流生态池通过收水管连接生态处理池外部。本实用新型增大厌氧处理停留时间，促进厌氧水解酸化反应;厌氧处理和斜板沉淀的沉淀作用，生态处理空气管的设置，缓解污水处理氧不足和易堵塞等缺点，为污水处理生物脱氮等创造有利条件。

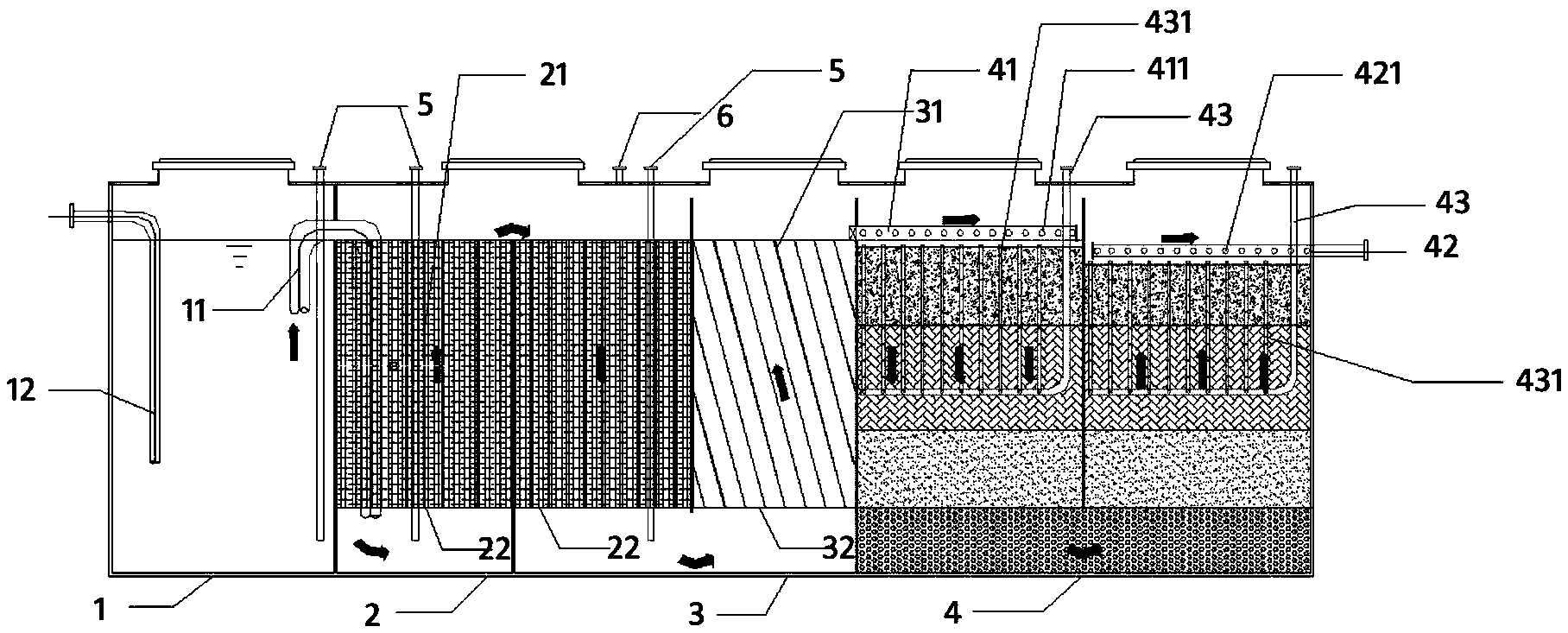

摘要附图
权利要求书
1.一种农村生活污水处理的一体化反应装置，其特征在于，包括： 进水调节池、厌氧处理池、斜板沉淀池和生态处理池;
所述进水调节池、厌氧处理池、斜板沉淀池和生态处理池之间通过挡 板隔离;
其中，所述厌氧处理池分为上行流厌氧池和下行流厌氧池，且所述上 行流厌氧池和下行流厌氧池间通过隔板隔开;
所述生态处理池分为上行流生态池和下行流生态池，且所述上行流生 态池和下行流生态池间通过隔板隔开;
所述进水调节池通过过水管连接所述上行流厌氧池;
所述上行流厌氧池上部与所述下行流厌氧池上部连通;
所述下行流厌氧池下部与所述斜板沉淀池下部连通;
所述斜板沉淀池通过布水管连接所述下行流生态池;
所述下行流生态池下部与所述上行流生态池下部连通;
所述上行流生态池通过收水管连接所述生态处理池外部;
所述布水管包括布水主管和布水支管，所述布水主管一端连接所述斜 板沉淀池，所述布水主管上相互平行的连接有多个布水支管，且多个所述 布水支管置于所述下行流生态池上部;
所述收水管包括收水主管和收水支管，所述收水主管一端置于所述生 态处理池外部，所述收水主管上相互平行的连接有多个收水支管，且多个 所述收水支管置于所述上行流生态池上部。
2.根据权利要求1所述的农村生活污水处理的一体化反应装置，其 特征在于，所述厌氧处理池设有蜂窝状填料;
所述蜂窝状填料包括UPVC管和生物弹性填料，所述UPVC管将所述 生物弹性填料包裹在内部。
3.根据权利要求2所述的农村生活污水处理的一体化反应装置，其 特征在于，所述厌氧处理池下半部设有填料承托板，且所述填料承托板上 设有过水孔;
所述蜂窝状填料垂直连接在所述填料承托板上，且所述蜂窝状填料为 多个，相互紧凑排列。
4.根据权利要求1所述的农村生活污水处理的一体化反应装置，其 特征在于，所述过水管一端连接所述进水调节池上半部;
所述过水管另一端连接所述上行流厌氧池下半部。
5.根据权利要求1所述的农村生活污水处理的一体化反应装置，其 特征在于，所述斜板沉淀池下半部设有斜板承托板，且所述斜板承托板上 设有过水孔;
所述斜插板倾斜连接在所述斜板承托板上，且所述斜插板为多个，以 相同间距相互平行排列。
6.根据权利要求1所述的农村生活污水处理的一体化反应装置，其 特征在于，所述布水支管上均匀设有多个布水孔;
所述收水支管上均匀设有多个出水孔。
7.根据权利要求1所述的农村生活污水处理的一体化反应装置，其 特征在于，所述生态处理池设有功能型填料;
所述功能型填料分为多个层次。
8.根据权利要求7所述的农村生活污水处理的一体化反应装置，其 特征在于，所述生态处理池中设有空气管;
所述空气管包括空气主管和空气支管，所述空气主管一端置于所述生 态处理池外部，所述空气主管上连接有多个空气支管，且多个所述空气支 管垂直均匀插入所述功能型填料。
9.根据权利要求8所述的农村生活污水处理的一体化反应装置，其 特征在于，所述空气支管上均匀设有多个通气孔。
10.根据权利要求1所述的农村生活污水处理的一体化反应装置，其 特征在于，所述进水调节池、上行流厌氧池和下行流厌氧池中连接有抽泥 管;
所述抽泥管一端分别置于所述进水调节池、上行流厌氧池和下行流厌 氧池外部，另一端分别置于所述进水调节池、上行流厌氧池和下行流厌氧 池底部。
说明书
一种农村生活污水处理的一体化反应装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种农村生活污水处理 的一体化反应装置。
背景技术
随着社会经济的快速发展，带来了农村地区生活水平的不断提高、城 镇化进程也不断加快，使得人们对居住环境的要求也越来越高。
然而，由于生活水平的不断提高，也使得农村生活污水的排放量也在 不断的增加。据测算，全国农村生活污水年排放量约为80～90亿吨，由 于大量生产和生活废水未经处理排入各种水体，导致乡村的沟塘、水库等 已呈现出相当严重的富营养化状态，亟需进行综合治理。
由于我国大部分农村地区的分布比较分散，且距离城镇较远，因此研 究一种投资少、处理效率高、适用于分散式小水量的农村生活污水处理工 艺势在必行。
目前，现有的技术中还存在一些不足，例如公开号为CN103880252A 的中国专利文献公开了一种农村生活污水一体化处理设备，其具体包括水 解酸化池、接触氧化池、膜生物反应器和消毒池，各处理单元按照工艺顺 序串联，污水由水解酸化池接入，经水解酸化、接触氧化、生物膜过滤和 消毒处理后，由消毒池出水口出水。虽然运用该专利的农村生活污水一体 化处理设备处理农村生活污水，具有噪声小、臭气污染低等特点，但同时 其也存在着设备体积相对较大，占地面积大，设置的污泥回流装置需耗费 大量电能，脱氮除磷效果偏低等的不足。
人工湿地是20世纪70年代后期发展起来的一种污水处理技术，具 有耐冲击负荷、处理效果好、工艺简单等优点，但其对供氧量的要求较为 严格，供氧不足是影响人工湿地净化效果的限制性因子，特别是对氮的去 除。
复合垂直流人工湿地技术是一种新型生态净化技术，其具有投资运行 成本低廉、氮磷去除率高、管理维护简单、环境友好等优点。
为此，本实用新型设计将厌氧处理、斜板沉淀、复合式垂直流生态滤 池等处理工艺进行集成，同时改进装置的结构，构建投资省、处理效率高、 适用于分散式小水量的农村生活污水处理工艺及装置。
实用新型内容
为解决现有技术中存在的问题，本实用新型提供了一种农村生活污水 的一体化反应装置，通过将厌氧水解酸化处理、斜板沉淀处理与复合生态 滤池处理工艺进行集成，同时改进了湿地处理工艺中布水方式及集水散气 方式，从而提高人工湿地基质的复氧能力，为好氧/缺氧反应的进行创造了 有利条件，具有处理效率高，占地面积小的优点。
本实用新型的技术方案为：
一种农村生活污水的一体化反应装置，包括：进水调节池、厌氧处理 池、斜板沉淀池和生态处理池;
进水调节池、厌氧处理池、斜板沉淀池和生态处理池之间通过挡板隔 离;
其中，厌氧处理池分为上行流厌氧池和下行流厌氧池，且上行流厌氧 池和下行流厌氧池间通过隔板隔开;
生态处理池分为上行流生态池和下行流生态池，且上行流生态池和下 行流生态池间通过隔板隔开;
进水调节池通过过水管连接上行流厌氧池;
上行流厌氧池上部与下行流厌氧池上部连通;
下行流厌氧池下部与斜板沉淀池下部连通;
斜板沉淀池通过布水管连接下行流生态池;
下行流生态池下部与上行流生态池下部连通;
上行流生态池通过收水管连接生态处理池外部;
布水管包括布水主管和布水支管，布水主管一端连接斜板沉淀池，布 水主管上相互平行的连接有多个布水支管，且多个布水支管置于下行流生 态池上部;
收水管包括收水主管和收水支管，收水主管一端置于生态处理池外 部，收水主管上相互平行的连接有多个收水支管，且多个收水支管置于上 行流生态池上部。
优选的，厌氧处理池设有蜂窝状填料;蜂窝状填料包括UPVC管和生 物弹性填料，UPVC管将生物弹性填料包裹在内部。
进一步优选的，厌氧处理池下半部设有填料承托板，且填料承托板上 设有过水孔;蜂窝状填料垂直连接在填料承托板上，且蜂窝状填料为多个， 相互紧凑排列。
优选的，过水管一端连接进水调节池上半部;过水管另一端连接上行 流厌氧池下半部。
优选的，斜板沉淀池下半部设有斜板承托板，且斜板承托板上设有过 水孔;斜插板倾斜连接在斜板承托板上，且斜插板为多个，以相同间距相 互平行排列。
优选的，布水支管上均匀设有多个布水孔;收水支管上均匀设有多个 出水孔。
优选的，生态处理池设有功能型填料;功能型填料分为多个层次。
进一步优选的，生态处理池中设有空气管;空气管包括空气主管和空 气支管，空气主管一端置于生态处理池外部，空气主管上连接有多个空气 支管，且多个空气支管垂直均匀插入功能型填料。
进一步优选的，空气支管上均匀设有多个通气孔。
优选的，进水调节池、上行流厌氧池和下行流厌氧池中连接有抽泥管; 抽泥管一端分别置于进水调节池、上行流厌氧池和下行流厌氧池外部，另 一端分别置于进水调节池、上行流厌氧池和下行流厌氧池底部。
本实用新型的一种农村生活污水处理的一体化反应装置具有以下优 点：
(1)通过厌氧处理过程中的蜂窝状填料，有效的增大了污水在厌氧 处理过程的停留时间，促进污水与生物弹性填料上微生物的反应，通过厌 氧水解酸化反应大量去除有机物，降低污水中COD浓度和悬浮物，进而 增大污水中BOD5/CODcr的比值，提高污水的可生化性;
(2)通过斜板沉淀处理的结合应用，进一步提高污水沉淀效能;
(3)通过在厌氧处理过程和斜板沉淀过程的沉淀作用，以及生态处 理过程中空气管的设置，能有效缓解污水处理过程中装置内复氧不足和易 堵塞等缺点，为污水处理的生物脱氮等过程创造有利条件。
