自洁式蒸发器和污水净化系统

发布时间:2018-4-10 14:28:27  中国污水处理工程网

  申请日2015.11.03

  公开(公告)日2016.03.23

  IPC分类号B01D1/00; B01D1/30; C02F9/10

  摘要

  本发明公开了自洁式蒸发器和污水净化系统,其中,自洁式蒸发器包括:至少一个第一腔室,所述第一腔室呈环形,所述第一腔室内限定出低温流体的流动通道,用于对所述低温流体进行蒸发处理;至少一个第二腔室,所述第二腔室呈环形,且所述第二腔室与所述第一腔室呈交替设置,所述第二腔室内限定出高温流体的流通通道,用于为所述蒸发处理供热;以及刷子,所述刷子设置在所述第一腔室中,并且每个所述第一腔室中设置有至少一个所述刷子。该自洁式蒸发器的蒸发处理量大,并且可以利用刷子清除附着在第一腔室侧壁上的蒸发处理产生的杂质,避免杂质影响低温流体和高温流体的换热,降低蒸发器的处理效率。

  权利要求书

  1.一种自洁式蒸发器,其特征在于,包括:

  至少一个第一腔室,所述第一腔室呈环形,所述第一腔室内限定出低温流体的流动通道,用于对所述低温流体进行蒸发处理;

  至少一个第二腔室,所述第二腔室呈环形,且所述第二腔室与所述第一腔室呈交替设置,所述第二腔室内限定出高温流体的流通通道,用于为所述蒸发处理供热;以及

  刷子,所述刷子设置在所述第一腔室中,并且每个所述第一腔室中设置有至少一个所述刷子。

  2.根据权利要求1所述的自洁式蒸发器,其特征在于,进一步包括:

  驱动器,所述驱动器与所述刷子相连,用于控制所述刷子在所述第一腔室中自转和圆周转动。

  3.根据权利要求1所述的自洁式蒸发器,其特征在于,所述刷子的直径不小于所述第一腔室的厚度。

  4.根据权利要求1所述的自洁式蒸发器,其特征在于,在每个所述第一腔室中,所述刷子呈均匀分布。

  5.根据权利要求1所述的自洁式蒸发器,其特征在于,进一步包括:

  收集器,所述收集器设置在所述第一腔室的下方,用于收集和存放所述杂质。

  6.一种污水净化系统,其特征在于,包括:

  预热器,所述预热器用于对污水进行加热处理,以便得到第一蒸汽和加热后的污水;

  第一分离器,所述第一分离器与所述预热器相连,用于分离所述第一蒸汽和所述加热后的污水;

  权利要求1-5任一项所述的自洁式蒸发器,所述自洁式蒸发器与所述第一分离器相连,用于对所述加热后的污水进行蒸发处理,以便得到第二蒸汽、冷却的高温流体和杂质;

  水冷器,所述水冷器与所述预热器和所述自洁式蒸发器相连,用于对所述第一蒸汽和所述第二蒸汽进行冷却处理,以便得到冷却水;以及

  第二分离器,所述第二分离器与所述水冷器相连,用于去除所述冷却水中的气体,以便得到净化后的水。

  7.根据权利要求6所述的系统,其特征在于,进一步包括:

  真空泵,所述真空泵与所述第二分离器相连,用于使所述蒸发处理处于负压状态下。

  8.根据权利要求6所述的系统,其特征在于,进一步包括:

  循环泵,所述循环泵与所述自洁式蒸发器相连;以及

  加热器,所述加热器与所述循环泵和所述自洁式蒸发器相连,用于对所述冷却的高温流体进行加热,以便为所述蒸发处理提供热源。

  9.根据权利要求6所述的系统,其特征在于,进一步包括:

  蒸汽返回通道,所述蒸汽返回通道与所述第一分离器、所述自洁式蒸发器和所述预热器相连,用于将所述第一蒸汽和所述第二蒸汽输送至所述预热器为所述加热处理供热。

  10.根据权利要求6所述的系统,其特征在于,进一步包括:

  调质装置,所述调质装置与所述第一分离器和所述自洁式蒸发器相连,用于对所述加热后的污水进行调质处理,使所述加热后的污水中的杂质离子形成难溶于水的化合物。

  说明书

  自洁式蒸发器和污水净化系统

  技术领域

  本发明涉及化工领域,具体地,涉及自洁式蒸发器和污水净化系统。

  背景技术

  现有的污水处理装置和方法一般首先经过物理方法如沉淀、过滤后再进一步处理,方法有很多,有化学处理法、生物处理法、物理化学法处理等,但均有明显的不足之处,如离子交换、反渗透、膜分离等方法处理,存在投资高的问题;而蒸发处理工艺,水的损失较大;焚烧工艺,存在能耗高和环境污染大等问题。

  由此,污水处理装置有待改进。

  发明内容

  本发明旨在至少解决现有技术中存在的技术问题之一。为此,本发明的一个目的在于提出一种能耗低,处理量大,并可以自动进行清洁的自洁式蒸发器。

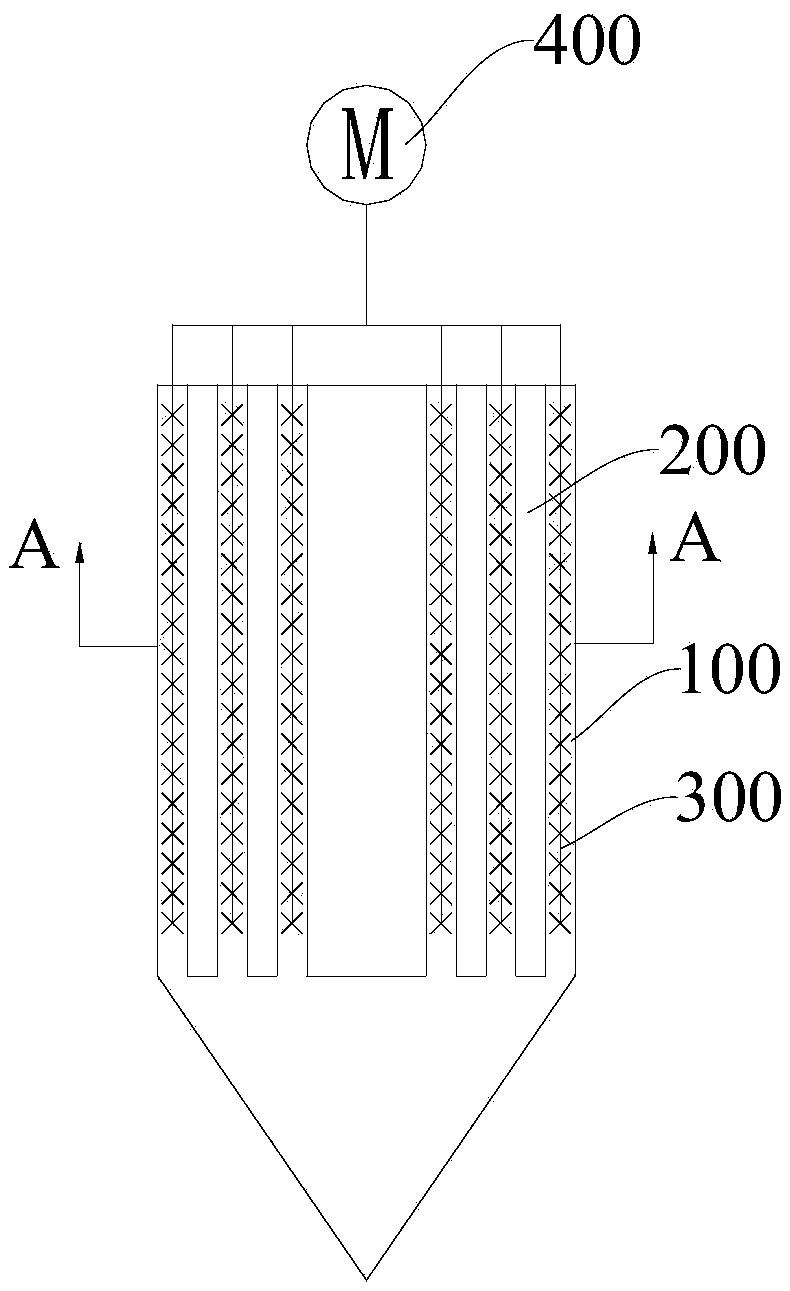

  根据本发明的一个方面,本发明提供了一种自洁式蒸发器。根据本发明的实施例,该自洁式蒸发器包括:至少一个第一腔室,所述第一腔室呈环形,所述第一腔室内限定出低温流体的流动通道,用于对所述低温流体进行蒸发处理;至少一个第二腔室,所述第二腔室呈环形,且所述第二腔室与所述第一腔室呈交替设置,所述第二腔室内限定出高温流体的流通通道,用于为所述蒸发处理供热;以及刷子,所述刷子设置在所述第一腔室中,并且每个所述第一腔室中设置有至少一个所述刷子。

  根据本发明实施例的自洁式蒸发器,呈环形设计,便于通过嵌套第一腔室和第二腔室增加蒸发器的处理量。并且利用刷子清除附着在第一腔室侧壁上的蒸发处理产生的杂质,避免杂质影响低温流体和高温流体的换热,降低蒸发器的处理效率。

  另外,根据本发明上述实施例的自洁式蒸发器还可以具有如下附加的技术特征:

  根据本发明的实施例,该自洁式蒸发器进一步包括驱动器,所述驱动器与所述刷子相连,用于控制所述刷子在所述第一腔室中自转和圆周转动。

  根据本发明的实施例,所述刷子的直径不小于所述第一腔室的厚度。

  根据本发明的实施例,在每个所述第一腔室中,所述刷子呈均匀分布。

  根据本发明的实施例,该自洁式蒸发器进一步包括:收集器,所述收集器设置在所述第一腔室的下方,用于收集和存放所述杂质。

  根据本发明的另一方面,本发明提供了一种污水净化系统。根据本发明的实施例,该系统包括:预热器,所述预热器用于对污水进行加热处理,以便得到第一蒸汽和加热后的污水; 第一分离器,所述第一分离器与所述预热器相连,用于分离所述第一蒸汽和所述加热后的污水;前述的自洁式蒸发器,所述自洁式蒸发器与所述第一分离器相连,用于对所述加热后的污水进行蒸发处理,以便得到第二蒸汽、冷却的高温流体和杂质;水冷器,所述水冷器与所述预热器和所述自洁式蒸发器相连,用于对所述第一蒸汽和所述第二蒸汽进行冷却处理,以便得到冷却水;以及第二分离器,所述第二分离器与所述水冷器相连,用于去除所述冷却水中的气体,以便得到净化后的水。

  根据本发明实施例的污水净化系统,利用该系统可简单、有效地去除废水中的盐类、溶解氧、酸性气、固体杂质以及酸根离子等杂质,并且系统的能耗低,处理量大。

  另外,根据本发明上述实施例的污水净化系统还可以具有如下附加的技术特征:

  根据本发明的实施例,该系统进一步包括:真空泵,所述真空泵与所述第二分离器相连,用于使所述蒸发处理处于负压状态下。

  根据本发明的实施例,该系统进一步包括:循环泵,所述循环泵与所述自洁式蒸发器相连;以及加热器,所述加热器与所述循环泵和所述自洁式蒸发器相连,用于对所述冷却的高温流体进行加热,以便为所述蒸发处理提供热源。

  根据本发明的实施例,该系统进一步包括:蒸汽返回通道,所述蒸汽返回通道与所述第一分离器、所述自洁式蒸发器和所述预热器相连,用于将所述第一蒸汽和所述第二蒸汽输送至所述预热器为所述加热处理供热。

  根据本发明的实施例,该系统进一步包括:调质装置,所述调质装置与所述第一分离器和所述自洁式蒸发器相连,用于对所述加热后的污水进行调质处理,使所述加热后的污水中的杂质离子形成难溶于水的化合物。

  本发明的附加方面和优点将在下面的描述中部分给出,部分将从下面的描述中变得明显,或通过本发明的实践了解到。
