申请日2015.11.03
公开(公告)日2016.03.23
IPC分类号C02F1/461; C02F1/72; C02F101/30
摘要
本实用新型公开了一种用于电芬顿处理难降解有机废水的电极板装置，该电极板装置包括反应器，以及若干固定在反应器内的电极板，电极板包括数量相等的阴极极板和阳极极板，电极板的左、右两端固定连接在反应器内且电极板与反应器内的废水流向垂直，阴极极板和阳极极板相互平行且依次交替排列，每相邻的两块电极板的顶端之间和底端之间均存在高度差，使反应器内的废水呈折流状流动。该电极板装置中的电极板能作为导流板，改变废水流动方式，增加湍流搅拌效果，提高水体的传质效率，使难降解有机物与电芬顿产生的强氧化性物质充分接触反应。
权利要求书

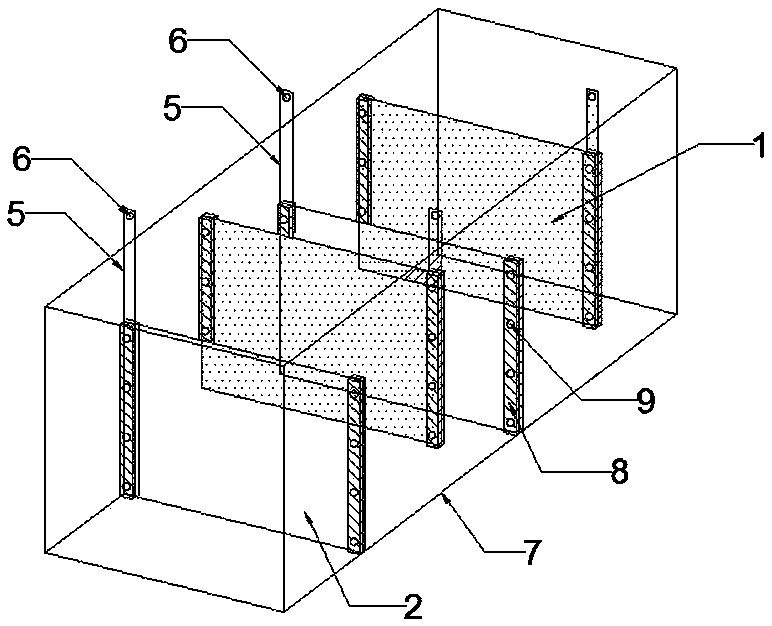

1.一种用于电芬顿处理难降解有机废水的电极板装置，包括反应器(7)，以及若干固定在反应器(7)内的电极板，电极板包括数量相等的阴极极板(1)和阳极极板(2)，其特征在于，电极板的左、右两端固定连接在反应器(7)内且电极板与反应器(7)内的废水流向垂直，阴极极板(1)和阳极极板(2)相互平行且依次交替排列，每相邻的两块电极板的顶端之间和底端之间均存在高度差，使反应器(7)内的废水呈折流状流动。
2.如权利要求1所述的电极板装置，其特征在于，当电极板的底端与反应器(7)的底面连接时，电极板的顶端与反应器(7)的顶面形成上空隙;当电极板的顶端与反应器(7)的顶面连接时，电极板的底端与反应器(7)的底面形成下空隙，所述上空隙与所述下空隙依次交替排列。
3.如权利要求1所述的电极板装置，其特征在于，阳极极板(2)的顶端与反应器(7)的顶面形成上空隙，阴极极板(1)的底端与反应器(7)的底面形成下空隙。
4.如权利要求1所述的电极板装置，其特征在于，阴极极板(1)的顶端与反应器(7)的顶面形成上空隙，阳极极板(2)的底端与反应器(7)的底面形成下空隙。
5.如权利要求1所述的电极板装置，其特征在于，电极板的左、右两端均设有固定板(3)，固定板(3)上设有第一固定孔(4)。
6.如权利要求1所述的电极板装置，其特征在于，阴极极板(1)与相邻的阳极极板(2)之间的距离为60-120mm。
7.如权利要求1所述的电极板装置，其特征在于，电极板的顶端一侧设有接线柱(5)，接线柱(5)顶端设有接线孔(6)。
8.如权利要求1所述的电极板装置，其特征在于，每相邻的两块电极板之间的高度差均为50-100mm。
9.如权利要求1所述的电极板装置，其特征在于，电极板的左、右两端与反应器(7)的连接处设硅胶垫片(8)，硅胶垫片(8)上设与第一固定孔(4)配合的第二固定孔(9)。
10.如权利要求1所述的电极板装置，其特征在于，所述电极板厚度为1-2mm，长为250-350mm，宽为150-200mm。
说明书
一种用于电芬顿处理难降解有机废水的电极板装置
技术领域
本实用新型涉及一种用于电芬顿处理难降解有机废水的电极板装置，具体涉及一种应用于三维电芬顿处理难降解有机废水的电极板装置，属于工业废水处理设备领域。
背景技术
难降解有机废水是指一类有机物成分复杂，可生化性低，甚至有毒性、对生物具有抑制作用的有机废水。目前来说，高浓度难降解有机废水的排放主要集中在石化，制药，食品，印染，焦化等行业，对环境有很大的危害。对于该类废水，常规的生化处理手段很难够达到要求，如何实现其高效、清洁处理引起了国内外水处理行业很大关注。
三维电芬顿是一种高级氧化技术，能利用电解氧化、电解还原、芬顿氧化等的共同作用处理废水中的难降解有机物，具有环境友好、可控性高、矿化程度大等优势，具有很大的应用前景。电极是电化学处理技术的核心，其材料和结构、安装形式等对电化学处理效果有很大的影响。目前电极板在废水处理中的应用仍存在一些问题：
1)电极板多为平板电极，水流方向为平行电极板流向，水体内传质效率较低;水流方向为垂直电极板流向，由于电极板面积大，阻碍废水迁移，因此水流对极板造成极大的冲击，影响设备的使用寿命。
2)电极板宽度小于反应器宽度，通常仅一边能与反应器固定，导致电极板易松动，或需要增加复杂配件进行完全固定。
3)阴阳极板之间间隙为2~3cm，加工及安装精度很难保证，且电极板易接触造成短路。
实用新型内容
本实用新型为解决上述技术问题，提供一种可有效降解有机废水的电极板装置，该装置可改变废水流动方式，增加湍流，使废水与电极板充分接触而降解。
本实用新型的技术方案是，提供一种用于电芬顿处理难降解有机废水的电极板装置，包括反应器，以及若干固定在反应器内的电极板，电极板包括数量相等的阴极极板和阳极极板，电极板的左、右两端固定连接在反应器内且电极板与反应器内的废水流向垂直，阴极极板和阳极极板相互平行且依次交替排列，每相邻的两块电极板的顶端之间和底端之间均存在高度差，使反应器内的废水呈折流状流动。
进一步地，当电极板的底端与反应器的底面连接时，电极板的顶端与反应器的顶面形成上空隙;当电极板的顶端与反应器的顶面连接时，电极板的底端与反应器的底面形成下空隙，所述上空隙与所述下空隙依次交替排列。
进一步地，阳极极板的顶端与反应器的顶面形成上空隙，阴极极板的底端与反应器的底面形成下空隙。
进一步地，阴极极板的顶端与反应器的顶面形成上空隙，阳极极板的底端与反应器的底面形成下空隙。
进一步地，电极板的左、右两端均设有固定板，固定板上设有第一固定孔。
进一步地，阴极极板与相邻的阳极极板之间的距离为60-120mm。
进一步地，电极板的顶端一侧设有接线柱，接线柱顶端设有接线孔。
进一步地，每相邻的两块电极板之间的高度差均为50-100mm。
进一步地，电极板的左、右两端与反应器的连接处设硅胶垫片，硅胶垫片上设与第一固定孔配合的第二固定孔。
进一步地，所述电极板厚度为1-2mm，长为250-350mm，宽为150-200mm。
本实用新型将阴阳两极极板交替安装，且上下错开一定高度;阴阳极板均设有接线柱，接线柱顶端设接线孔，供与电源设备连接;所述电极板两侧均设有固定板，固定板打孔，供电极板固定使用;固定板分别夹在两片与之尺寸一致的硅胶垫片之间，起缓冲作用，硅胶垫片有与固定区一致的孔洞，可与电极板一同固定。
本实用新型的有益效果是，通过电极板上下错置，在电极板两侧固定的情况下，仍能使废水垂直于电极板流动，减小了废水对电极板的冲击;电极板固定牢固，板间间距大，阴阳极不会轻易接触短路;同时，上下错置的电极板能作为导流板，改变废水流动方式，增加湍流搅拌效果，提高水体的传质效率，使难降解有机物与电芬顿产生的强氧化性物质充分接触反应。
