申请日2015.11.03
公开(公告)日2016.04.20
IPC分类号C02F9/14; C02F11/04
摘要
本实用新型公开了一种新型市政污水处理系统，包括油脂存储罐、沉淀罐和杂物反应池，所述沉淀罐的顶部设有油脂分离室，油脂分离室的外侧设有油脂厚度控制器，油脂分离室侧面设有油脂管道，油脂管道的另一端连接于油脂存储罐上，沉淀罐的上部侧面分别设有加热器、观察窗和油脂探测仪，沉淀罐的底部设有杂物导管，杂物导管的底端连接于杂物反应池上，杂物反应池的顶部左侧设有沼气排出管，杂物反应池的左侧底部设有杂物排放管。本实用新型在进行污水净化处理前同时进行杂物沉淀和油脂分离，并通过杂物反应池产生沼气，资源得到有效回收利用，节能环保，降低了污水处理的成本开支，有很高的推广利用价值。
权利要求书
1.一种新型市政污水处理系统，包括氧化池、生物酸化池、生物降解池、油脂存储罐、沉淀罐和杂物反应池，其特征在于，所述沉淀罐的顶部设有油脂分离室，油脂分离室的外侧设有油脂厚度控制器，油脂分离室侧面设有油脂管道，油脂管道的另一端连接于油脂存储罐上，所述沉淀罐的上部侧面分别设有加热器、观察窗和油脂探测仪，所述沉淀罐的左侧设有入水管，入水管上分别设有污水输送泵和二号控制阀，所述沉淀罐的底部设有杂物导管，杂物导管上设有三号控制阀，杂物导管的底端连接于杂物反应池上，杂物反应池的顶部左侧设有沼气排出管，沼气排出管上设有四号控制阀，所述杂物反应池的左侧底部设有杂物排放管，杂物排放管上设有五号控制阀，所述沉淀罐的右侧设有出水管，出水管上从左至右依次设有一号控制阀、生物降解池、生物酸化池和氧化池。
2.根据权利要求1所述的新型市政污水处理系统，其特征在于，所述沉淀罐的顶部为锥形结构，底部为弧形凸出结构。
3.根据权利要求1所述的新型市政污水处理系统，其特征在于，所述油脂存储罐的内部设有油脂液位报警器。
说明书
一种新型市政污水处理系统
技术领域
本实用新型涉及水处理技术领域，具体是一种新型市政污水处理系统。
背景技术
随着我国城市化发展，市政污水管网的建设也越来越大，这些污水管网内的污水主要来源于厨房洗涤、厕所冲洗、沐浴、洗衣水等，且污水中含有大量的杂物。一般是将污水管网的污水流至一处进行集中处理，但现有的处理装置在处理后水体中依然含有油脂，油脂得不到妥善分离，影响污水净化装置的寿命，且污水中的沉淀杂物直接排出，资源得不到合理的回收利用，使得污水处理成本较高，影响装置的推广使用。
实用新型内容
本实用新型的目的在于提供一种新型市政污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

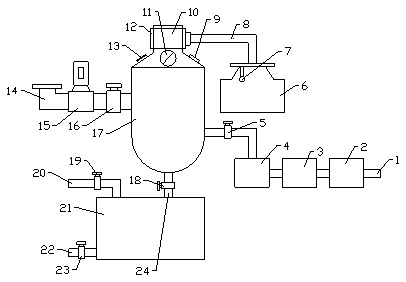

一种新型市政污水处理系统，包括氧化池、生物酸化池、生物降解池、油脂存储罐、沉淀罐和杂物反应池，所述沉淀罐的顶部设有油脂分离室，油脂分离室的外侧设有油脂厚度控制器，油脂分离室侧面设有油脂管道，油脂管道的另一端连接于油脂存储罐上，所述沉淀罐的上部侧面分别设有加热器、观察窗和油脂探测仪，所述沉淀罐的左侧设有入水管，入水管上分别设有污水输送泵和二号控制阀，所述沉淀罐的底部设有杂物导管，杂物导管上设有三号控制阀，杂物导管的底端连接于杂物反应池上，杂物反应池的顶部左侧设有沼气排出管，沼气排出管上设有四号控制阀，所述杂物反应池的左侧底部设有杂物排放管，杂物排放管上设有五号控制阀，所述沉淀罐的右侧设有出水管，出水管上从左至右依次设有一号控制阀、生物降解池、生物酸化池和氧化池。
作为本实用新型进一步的方案：所述沉淀罐的顶部为锥形结构，底部为弧形凸出结构。
作为本实用新型进一步的方案：所述油脂存储罐的内部设有油脂液位报警器。
与现有技术相比，本实用新型的有益效果是：通过加热器对沉淀罐内的水体进行加热，以利于油脂分离，当油脂探测仪检测出油脂厚度达上限值时，通过传感器将信号传递到控制器，控制油脂厚度控制器打开油脂分离室，油脂通过油脂管道流入到油脂存储罐内收集，通过油脂液位报警器进行液位检测，以及时的排出油脂存储罐内的油脂，通过观察窗对沉淀罐的内部油脂状况进行观察，沉积在沉淀罐底部的污泥杂物，通过杂物导管流入到杂物反应池内，杂物反应池内的杂物经过反应，产生沼气，并通过沼气排出管进行控制排出，通过杂物排放管排出反应后的杂物，沉淀除油后的污水通过出水管排出，并通过生物降解池、生物酸化池和氧化池处理后即可变成净水，以再次使用，如市政清扫、洒水等，综上，该装置在进行污水净化处理前同时进行杂物沉淀和油脂分离，并通过杂物反应池产生沼气，资源得到有效回收利用，节能环保，降低了污水处理的成本开支，有很高的推广利用价值。
