申请日2015.11.03
公开(公告)日2016.05.18
IPC分类号G05B19/05
摘要
本实用新型公开了一种基于PLC控制的智能饮用水处理系统;包括PLC控制模块，输入部分，输出部分，电源模块和编程器;所述电源模块和编程器分别与PLC控制器连接;所述输入部分的输入设备包括PH传感器，浑浊度传感器，高水位传感器，低水位传感器，手动控制开关，自动控制开关，停止/启动开关等，且这些设备分别与PLC控制器连接;所述输出部分的输出设备包括手动指示灯，自动指示灯，酸性指示灯，碱性指示灯，PH正常指示灯，浑浊度指示灯等，且这些设备分别与PLC控制系统连接;本实用新型设计合理，能实现手动和自动两种模式来控制，并且本实用新型通过采用PLC控制系统增强了监测数据的可靠性和水工况调节的有效性，也减轻了工作人员的劳动强度。
权利要求书
1.一种基于PLC控制的智能饮用水处理系统;其特征在于：包括PLC控制模块，输入部分(1)，输出部分(2)，电源模块和编程器;所述输入部分(1)与PLC控制器连接，PLC控制器与输出部分(2)连接，所述电源模块和编程器分别与PLC控制器连接;所述输入部分(1)的输入设备包括PH传感器，浑浊度传感器，高水位传感器，低水位传感器，手动控制开关，自动控制开关，总开关，停止/启动开关，处理按钮，水质正常按钮和转换开关，且这些设备分别与PLC控制器连接;所述输出部分(2)的输出设备包括手动指示灯，自动指示灯，酸性指示灯，碱性指示灯，PH正常指示灯，浑浊度指示灯，高水位指示灯，进水指示灯和放水指示灯，且这些设备分别与PLC控制系统连接。
2.根据权利要求1所述基于PLC控制的智能饮用水处理系统，其特征在于：所述输入部分(1)中的高水位传感器位于水箱的上部，低水位传感器，PH传感器和浑浊度传感器位于水箱的底部;所述输出部分(2)中的输出设备分别安装在操控面板上。
说明书
基于PLC控制的智能饮用水处理系统
技术领域
本实用新型涉及一种智能饮用水处理系统;特别是基于PLC控制的智能饮用水处理系统。
背景技术
治理水污染已经成为当前全球水资源可持续利用和国民经济可持续发展的重要战略目标。为了合理地开发和利用水资源，降低水污染对环境的破坏和对人类生活的危害，必须对工业废水和生活用水进行科学的处理，尤其是排放水中含有的有机营养素(如氮.磷等)对公共健康和环境破坏具有重大的影响。许多传统的方法随着对水质的要求不短提高，已经不能满足国际检测水质标准了，这就面临着开发新的先进水处理技术来适应新的挑战。
因此为解决上述问题，本实用新型在此提供一种基于PLC控制的智能饮用水处理系统。
实用新型内容
本实用新型的目的在于在此提供一种设计合理，机构简单，使用方便，能快速高效的处理污水的基于PLC控制系统的智能饮用水处理系统;本实用新型能实现水处理工况的自动调节、在线事故分析与推断等化学人工智能控制和诊断功能，为水质运行工况的调整和历史趋势分析以及生产过程中事件和故障的追踪分析提供了科学的依据，避免了报表数据、事件处理受人为因素的影响。增强了监测数据的可靠性和水工况调节的有效性，也减轻了工作人员的劳动强度。

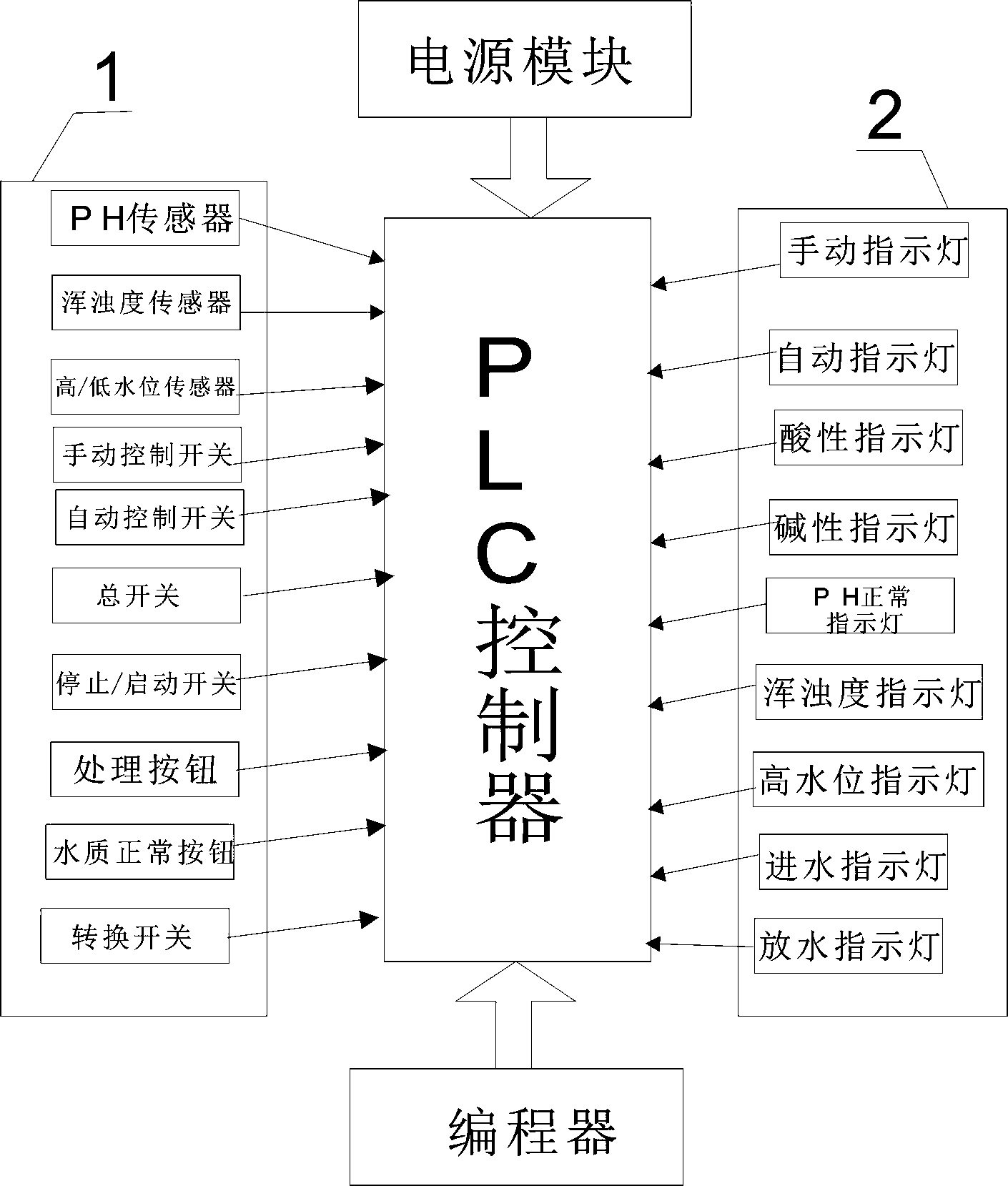

本实用新型是这样实现的，构造一种基于PLC控制的智能饮用水处理系统;其特征在于：包括PLC控制模块，输入部分，输出部分，电源模块和编程器;所述输入部分与PLC控制器连接，PLC控制器与输出部分连接，所述电源模块和编程器分别与PLC控制器连接;所述输入部分的输入设备包括PH传感器，浑浊度传感器，高水位传感器，低水位传感器，手动控制开关，自动控制开关，总开关，停止/启动开关，处理按钮，水质正常按钮和转换开关，且这些设备分别与PLC控制器连接;所述输出部分的输出设备包括手动指示灯，自动指示灯，酸性指示灯，碱性指示灯，PH正常指示灯，浑浊度指示灯，高水位指示灯，进水指示灯和放水指示灯，且这些设备分别与PLC控制系统连接。本实用新型能够通过自动控制开关和手动控制开关来实现处理系统的控制模式。
根据本实用新型所述基于PLC控制的智能饮用水处理系统，其特征在于：所述输入部分中的高水位传感器位于水箱的上部，低水位传感器，PH传感器和浑浊度传感器位于水箱的底部;所述输出部分中的输出设备分别安装在操控面板上。
本实用新型具有如下有益效果：
本实用新型设计合理，机构简单，实用方便;并且通过合理的选取传感器，和巧妙的与PLC控制系统配合，实现水处理工况的自动调节、在线事故分析与推断等化学人工智能控制和诊断功能，为水质运行工况的调整和历史趋势分析以及生产过程中事件和故障的追踪分析提供了科学的依据，避免了报表数据、事件处理受人为因素的影响。增强了监测数据的可靠性和水工况调节的有效性，也减轻了工作人员的劳动强度。
