申请日2015.09.09
公开(公告)日2016.12.21
IPC分类号B01F7/18; C02F11/14
摘要

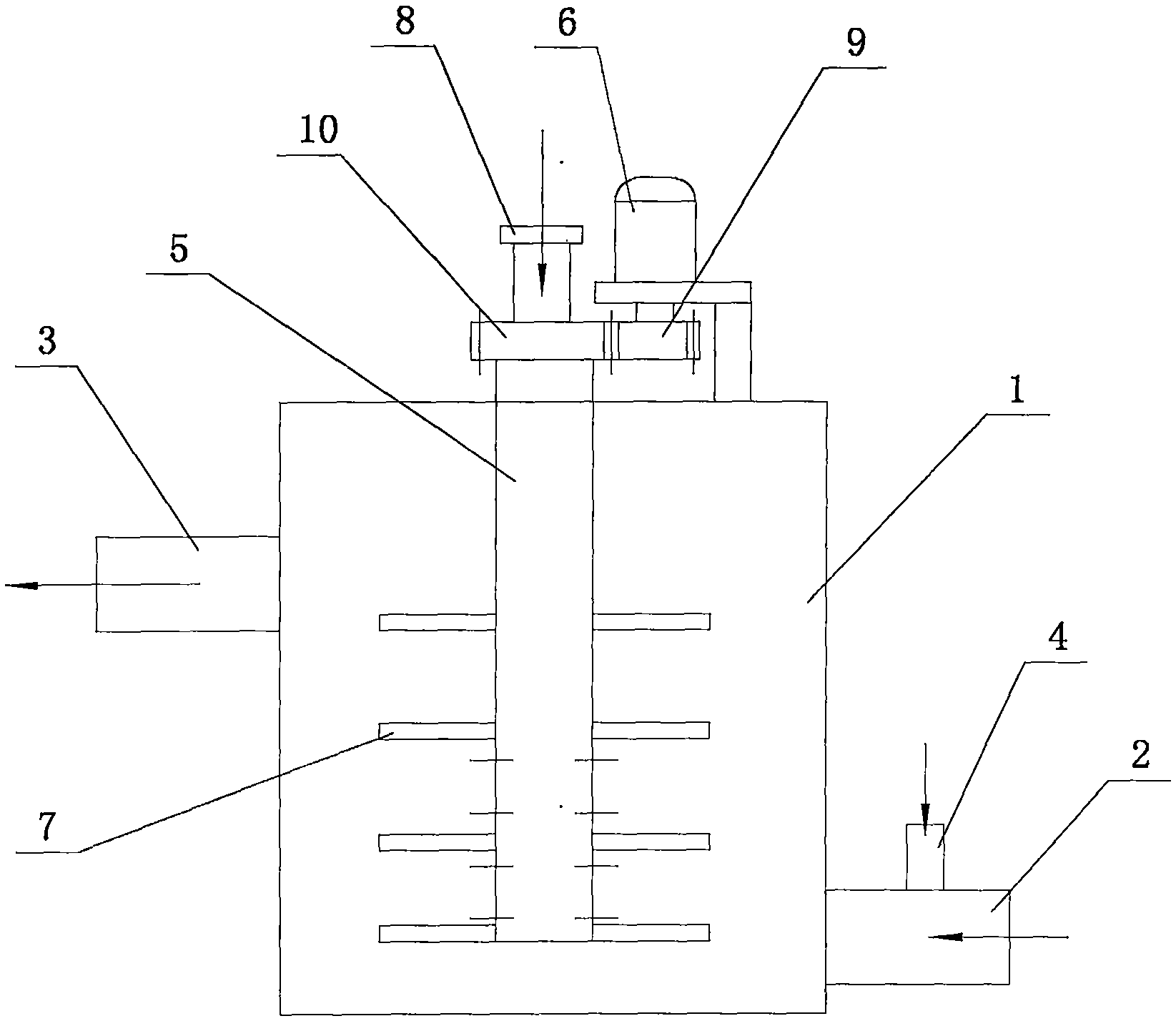

本发明涉及一种污泥动态调质混合装置，包括混合釜，混合釜的底部一侧带有泥水进料管，其另一侧的上部设有泥水出料管，泥水进料管上设置有絮凝剂导管;混合釜中设有搅拌装置，所述搅拌装置包括轴向设置于混合釜中的搅拌轴，搅拌轴的上端与电机连接，其下端侧壁带有搅拌片，所述搅拌轴为中空结构，其下端侧壁带有径向通孔，径向通孔位于上下相邻的搅拌片之间;搅拌轴的上端连接有絮凝剂进料管并通过啮合的从动齿轮、主动齿轮与电机连接。本发明采用二次混合方式，实现絮凝剂与污泥水的充分、快速混合，其调质效果好、效率高。
摘要附图
权利要求书
1.一种污泥动态调质混合装置，包括混合釜(1)，混合釜(1)的底部一侧带有泥水进料管(2)，其另一侧的上部设有泥水出料管(3)，泥水进料管(2)上设置有絮凝剂导管(4);混合釜(1)中设有搅拌装置，所述搅拌装置包括轴向设置于混合釜(1)中的搅拌轴(5)，搅拌轴(5)的上端与电机(6)连接，其下端侧壁带有搅拌片(7)，其特征在于：所述搅拌轴(5)为中空结构，其下端侧壁带有径向通孔，径向通孔位于上下相邻的搅拌片(7)之间;搅拌轴(5)的上端连接有絮凝剂进料管(8)并通过啮合的从动齿轮(9)、主动齿轮(10)与电机(6)连接。
说明书
污泥动态调质混合装置
技术领域
本发明涉及环保设备技术领域，特别涉及污泥的处理装置。
背景技术
在污泥脱水前，要进行污泥调节，所谓污泥调节也称污泥的化学调质。污泥浓缩一般只能使其含水率降到85%左右，要进一步降低含水率，减少体积，就要把污泥中结合水分离出来，也就是使这部分水对固体颗粒的附着力减弱，使颗粒失稳长大。现在通用做法是在污泥压滤前设置污泥调制池，用来对污泥进行化学调制，投加三氯化铁、石灰等有机无机絮凝剂，絮凝剂作用污泥絮凝时间一般在5-10min。而污泥调制池占地面积和投资比较大，絮凝剂与污泥的混合一般采用低转速桨式搅拌器或者双曲面搅拌器，混合效果不理想。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种污泥动态调质混合装置，其采用中心导管辅助导入絮凝剂的结构，大大提高了与污泥的混合效果。
为了解决上述问题，本发明采用如下方案：
一种污泥动态调质混合装置，包括混合釜，混合釜的底部一侧带有泥水进料管，其另一侧的上部设有泥水出料管，泥水进料管上设置有絮凝剂导管;混合釜中设有搅拌装置，所述搅拌装置包括轴向设置于混合釜中的搅拌轴，搅拌轴的上端与电机连接，其下端侧壁带有搅拌片，所述搅拌轴为中空结构，其下端侧壁带有径向通孔，径向通孔位于上下相邻的搅拌片之间;搅拌轴的上端连接有絮凝剂进料管并通过啮合的从动齿轮、主动齿轮与电机连接。
本发明的技术效果在于：
本发明采用二次混合方式，实现絮凝剂与污泥水的充分、快速混合，其调质效果好、效率高。
