申请日2015.09.09
公开(公告)日2016.06.22
IPC分类号E03F5/04
摘要
本实用新型涉及一种用于将水由行人能经过的地面导出到废水管道中的地漏，所述地漏具有：流入漏斗，所述流入漏斗具有下侧的管接头和用于管接头的容纳管，管接头能从上面插入容纳管中，以便从地面引导水通过容纳管，并且管接头能够插入所述容纳管中，该管接头还能够绕竖直轴线旋转180°后完全一样地插入所述容纳管中，竖直轴线相对于流入漏斗的在所述管接头上方的上部这样偏心地设置，使得在管接头相对于容纳管旋转180°之后，流入漏斗在水平的横向方向上的位置发生改变。

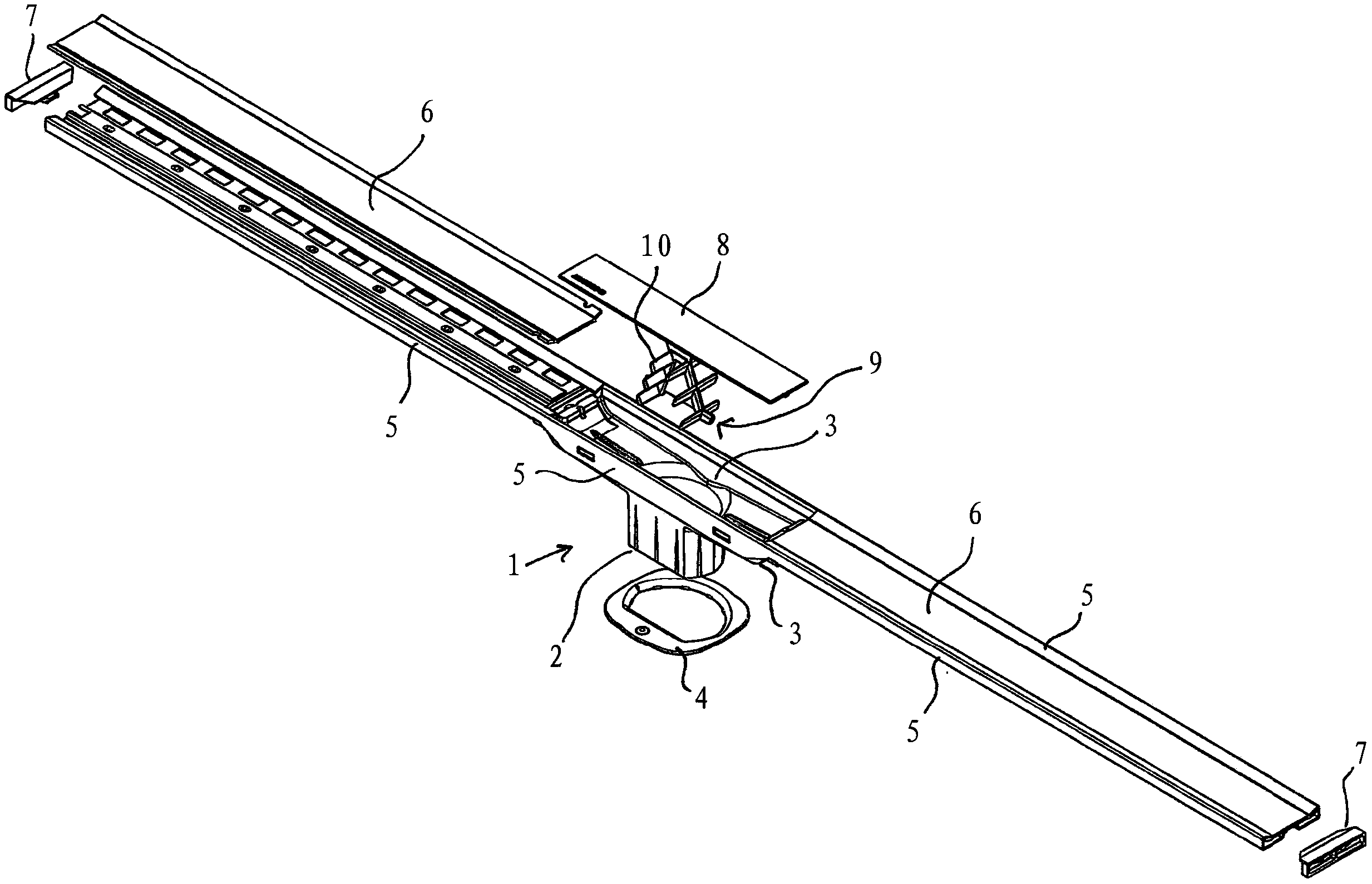

摘要附图
权利要求书
1.用于将水由行人能经过的地面导出到废水管道中的地漏，所述地漏具有：流入漏斗，所述流入漏斗具有下侧的管接头(2)和用于管接头(2)的容纳管(11)，其中，管接头(2)能从上面插入容纳管(11)中，以便从地面引导水通过容纳管(11)，并且管接头(2)能够插入所述容纳管(11)中，并且该管接头(2)还能够绕竖直轴线旋转180°后完全一样地插入所述容纳管(11)中，其特征在于，所述竖直轴线相对于流入漏斗的在所述管接头(2)上方的上部(3)这样偏心地设置，使得在所述管接头(2)相对于容纳管(11)旋转180°之后，所述流入漏斗在水平的横向方向上的位置发生改变。
2.根据权利要求1所述的地漏，其中，管接头(2)在容纳管(11)中能旋转任意的角度。
3.根据权利要求1或2所述的地漏，其中，管接头(2)在一个已准备就绪的插入位置中插入所述容纳管(11)中，在管接头(2)和容纳管(11)之间形成沿至少一个水平的横向方向的间隙。
4.根据权利要求3所述的地漏，其中，在两个相互垂直的水平方向上均形成所述间隙。
5.根据权利要求3所述的地漏，其中，设有固定环(4)，所述固定环能套插到管接头(2)上，所述固定环限制管接头(2)在容纳管(11)中所插入的尺寸，并且该固定环密封了所述间隙占据的空间。
6.根据权利要求1或2所述的地漏，其中，管接头(2)在水平的剖切面中具有这样的外横截面轮廓，所述外横截面轮廓具有弯曲的弯曲部段和平坦部段，其中流入漏斗的上部(3)沿垂直于平坦部段的水平方向突出于所述平坦部段，所突出的距离最高达到管接头(2)在该方向上的直径的20%。
7.根据权利要求1或2所述的地漏，其中，容纳管(11)在上部区域中水平向外延伸出凸缘(12)，在凸缘(12)上安装柔性的密封垫(13)。
8.根据权利要求1或2所述的地漏，该地漏具有盖板(8)，用于在上方遮挡流入漏斗的与管接头(2)连通的流入口，使该流入口从上方观察不可见，所述盖板能够以两个绕竖直轴线相对旋转180°的定向安装。
9.根据权利要求1或2所述的地漏，该地漏具有盖板(8)，用于在上方遮挡流入漏斗的与管接头(2)连通的流入口，使该流入口从上方观察不可见，在所述盖板上安装在盖板的安装状态下从盖板(8)向下延伸穿过流入口的篦嵌件(9)，所述篦嵌件用于从水中滤出污物，并且具有至少部分水平延伸的篦齿(10)。
10.根据权利要求9所述的地漏，其中，篦齿(10)分别在单侧终结，从而能够经由所述单侧的端部从篦齿上刮除毛发。
11.根据权利要求9所述的地漏，其中，篦齿(10)设置在多个彼此叠置的水平平面内。
12.根据权利要求9所述的地漏，其中，篦齿(10)分别关于一个竖直剖切面具有横截面轮廓，所述横截面轮廓在竖直方向的高度是在水平方向的宽度的至少两倍。
13.根据权利要求11所述的地漏，其中，篦齿(10)分别关于一个竖直剖切面具有横截面轮廓，所述横截面轮廓在竖直方向的高度是在水平方向的宽度的至少两倍，在各所述水平平面内的篦齿(10)相互错开。
14.根据权利要求1或2所述的地漏，其中，流入漏斗能插入容纳管(11)不同的深度，实现竖直调整。
15.根据权利要求1或2所述的地漏，其中，所述地漏设计成淋浴槽式排水装置，其中淋浴排水槽(5-8)水平纵向延伸出流入漏斗之外，并具有向上敞开的沟槽型材(5)，并且通过缩短该沟槽型材(5)而进行装配。
16.根据权利要求6所述的地漏，其中，所述弯曲部段至少部分为圆形轮廓。
17.根据权利要求9所述的地漏，其中，所述污物是毛发。
18.根据权利要求5所述的地漏，其中，流入漏斗通过所述固定环(4)能确定竖直的调整位置。
说明书
用于将水由行人能经过的地面导出到废水管道中的地漏
技术领域
本实用新型涉及一种用于从能行经的地面将水导出到废水管道中的地漏，例如用于淋浴设备的地漏。
背景技术
通常，在淋浴时出现的水由排出装置收集并紧接着相对于正在淋浴的人所站立的地面被继续向下引导。排出装置在下面称为地漏。所述排出装置在此处不是必须得被强制性安装在淋浴的人所站立的地面区域中，而是例如也可以安装在地面区域侧面，与该地面区域相邻接地内置到墙壁中，有时也称为墙上排水装置。当水在墙上排水装置中向下而不是侧向导出时，这种墙上排水装置于是也可以看作是地漏。当然，优选的是墙壁之外的地漏，包括墙壁附近的地漏。
此外，这里讨论以下意义上的地漏，即，从能行经的地面上导出水，就是说例如不是从盥洗池或洗涤池中导出水。淋浴池或淋浴踏板被视为能行经的地面;浴缸的下部不是能行经的地面。
地漏早已已知和广泛应用。这些地漏在一定程度上是呈“点状”起作用的地漏，这种地漏掌控有限伸展的水平区域，其中地面周围通常设有将水引向地漏的斜面。常见的还有所谓的槽式排水装置，这种槽式排水装置沿一个水平方向比沿与该水平方向垂直的方向延伸得更远，并且通过沟槽收集水。对于这种槽式排水装置存在这样的变型方案，所述变型方案具有通常视觉上被遮盖的并且沿槽式排水装置的基本上整个纵向延伸分布的用于收集水的水池。最近还已知这样的变型方案，其中，沟槽向上敞开并在其纵向延伸的大部分上仅由从上面观察略呈凹形的沟槽体组成，所述沟槽体用于收集水，并将水引导到真正的排水装置。这里“真正的”排水装置在沟槽的纵向延伸方向上明显比沟槽短。本实用新型的实施例就属于这个类型。
在任何情况下，地漏都应该根据确定的结构上的边界条件定位、固定和密封。与可能的地面斜坡的匹配、与排水装置可能应平齐地邻接的竖直墙壁的匹配、与地砖图案的匹配、与地面建造高度(即例如无缝地面和地面覆层的建造高度)的匹配、以及与周围的密封装置的匹配，算在所述边界条件内。
实用新型内容
本实用新型的目的是，给出一种地漏，所述地漏在安装的灵活性方面有所改进。
具体而言，本实用新型提供一种用于将水由行人能经过的地面导出到废水管道中的地漏，所述地漏具有：流入漏斗，所述流入漏斗具有下侧的管接头和用于管接头的容纳管，其中，管接头能从上面插入容纳管中，以便从地面引导水通过容纳管，并且管接头能够插入所述容纳管中，并且该管接头还能够绕竖直轴线旋转180°后完全一样地插入所述容纳管中，所述竖直轴线相对于流入漏斗的在所述管接头上方的上部这样偏心地设置，使得在所述管接头相对于容纳管旋转180°之后，所述流入漏斗在水平的横向方向上的位置发生改变。
优选地，管接头在容纳管中能旋转任意的角度。
优选地，管接头在一个已准备就绪的插入位置中插入所述容纳管中，在管接头和容纳管之间形成沿至少一个水平的横向方向的间隙。
更优选地，在两个相互垂直的水平方向上均形成所述间隙。
更优选地，设有固定环，所述固定环能套插到管接头上，所述固定环限制管接头在容纳管中所插入的尺寸，并且该固定环密封了所述间隙占据的空间。
优选地，管接头在水平的剖切面中具有这样的外横截面轮廓，所述外横截面轮廓具有弯曲的弯曲部段和平坦部段，其中流入漏斗的上部沿垂直于平坦部段的水平方向突出于所述平坦部段，所突出的距离最高达到管接头在该方向上的直径的20%。
优选地，容纳管在上部区域中水平向外延伸出凸缘，在凸缘上安装柔性的密封垫。
优选地，该地漏具有盖板，用于在上方遮挡流入漏斗的与管接头连通的流入口，使该流入口从上方观察不可见，所述盖板能够以两个绕竖直轴线相对旋转180°的定向安装。
优选地，地漏具有盖板，用于在上方遮挡流入漏斗的与管接头连通的流入口，使该流入口从上方观察不可见，在所述盖板上安装在盖板的安装状态下从盖板向下延伸穿过流入口的篦嵌件，所述篦嵌件用于从水中滤出污物，并且具有至少部分水平延伸的篦齿。
更优选地，篦齿分别在单侧终结，从而能够经由所述单侧的端部从篦齿上刮除毛发。
更优选地，篦齿设置在多个彼此叠置的水平平面内。
更优选地，篦齿分别关于一个竖直剖切面具有横截面轮廓，所述横截面轮廓在竖直方向的高度是在水平方向的宽度的至少两倍。
更优选地，篦齿分别关于一个竖直剖切面具有横截面轮廓，所述横截面轮廓在竖直方向的高度是在水平方向的宽度的至少两倍，在各所述水平平面内的篦齿相互错开。
优选地，流入漏斗能插入容纳管不同的深度，实现竖直调整。
优选地，所述地漏设计成淋浴槽式排水装置，其中淋浴排水槽水平纵向延伸出流入漏斗之外，并具有向上敞开的沟槽型材，并且通过缩短该沟槽型材而进行装配。
更优选地，所述弯曲部段至少部分为圆形轮廓。
可选地，所述污物是毛发。
可选地，流入漏斗通过所述固定环能确定竖直的调整位置。
所述目的通过一种用于将水由能行经的地面导出到废水管道中的地漏来实现，所述地漏具有：
流入漏斗，所述流入漏斗具有下侧的管接头和用于管接头的容纳管，其中，管接头能从上面插入容纳管中，以便从地面引导水通过容纳管，并且管接头能够以至少两个绕竖直轴线相对旋转180°的定向插入容纳管中，其特征在于，所述竖直轴线相对于流入漏斗的在所述管接头上方的上部这样偏心地设置，使得能通过相对于容纳管旋转180°改变流入漏斗在水平的横向方向上的位置。
优选的实施形式在在下面详细说明。在当前有效的本申请保护范围内，各个特征按其他方式组合也是本实用新型的主要内容;这也适用于实施例。
这里所称的流入漏斗在现有技术中有时也称为排水杯并在其下侧上具有管接头，所述管接头应导出汇集在流入漏斗上部中的水。所述上部因此相对于管接头在横截面中的至少一个水平方向上扩展。所述流入漏斗可以是槽式排水装置的所述细长的水池或者是槽式排水装置的中央区域，通过向上敞开的沟槽结构向所述中央区域输送水。在本实用新型中讨论流入漏斗，因为所述流入漏斗从扩展的上部朝管接头漏斗式地变细，并且此外能够以管接头向下插入地漏的其他部分。
这里应简短地指出，方位说明如“上”、“下”、“竖直”、“水平”等当然是针对符合规定的安装位置而言，但本申请的主题不仅限于安装完成的地漏。相反，应一般性地描述这种地漏的各元件的协同作用关系，其中方位说明只是用于说明，不是实质性地限制相应的元件只在所述位置中受到保护。
管接头插入其中的地漏部件这里称为容纳管，并用于将水输送给废水管道。所述容纳管例如可以是虹吸管，所述虹吸管一方面按常见的方式确保封闭气味，而另一方面首先围绕竖直的容纳方向偏转一个直角，然后到达水平延续的废水管的接头上。在现有技术中公开了流入漏斗的管接头和所述容纳管之间的插接连接，这里仅由于两个部件通常圆柱形的几何形状就已经实现了绕竖直轴线的可旋转性。
在这种情况下，这种可旋转性以特殊的方式被利用。但首先要确定，这种可旋转性原则上只需要以双级的形式存在，这里更高的级数或完整(任意)的可旋转性并不会造成干扰，而是优选的。由于现在流入漏斗的上部关于这种可旋转性的竖直轴线相对于管接头偏心地设置，180°的旋转导致沿水平方向的横向偏移，就是说偏移偏心度的两倍尺寸。
可旋转性通常不是必须要使管接头可以在容纳管中旋转。只要管接头也能够在旋转180°的位置中插入就够了。
由于流入漏斗通常确定地漏的以及地面覆层上的接口或类似部件的表面可见部分的位置，因此在至少一个方向上存在可调节性。优选偏心度的数量级在2mm至20mm的范围内(相应地在旋转时具有加倍效应)，其中下限按如下顺序越来越优选：3mm、4mm和5mm，以及以17.5mm、15mm和12.5作为上限。
在旋转180°地安装之后，流入漏斗的上部以双倍的数值水平偏移。在这种简单的情况下，例如应考虑要匹配的瓷砖图案方面的预定条件、地漏应平齐地连接的水平墙壁上的瓷砖的厚度或者考虑其他沿水平方向预先规定的几何边界条件。
在本实用新型的一个优选的实施形式中，刚刚说明的可调节性被设为粗调并且可以通过精调来补充。精调特别是可以这样来实现，即，流入漏斗的管接头在容纳管中沿至少一个水平的横向方向略微具有间隙。如果该横向方向对应于存在所述偏心度的方向，并且如果所述间隙优选大致相当于所述偏心度，则由于所述间隙，可以围绕通过偏心度预先规定的两个位置进行无级精调，其中各精调区域在间隙与偏心度一致时是相互邻接的。
由于插入容纳管的管接头和所述容纳管之间存在间隙，只要在排出时水没有受到抽吸，通常不会出现密封性问题。附加地可以在排水管的上侧上设置覆盖件，对此后面还将进行说明。最后，对于地漏的密封性要求总体上这样来限定，即，可能的水流出位置，特别是容纳管的上端，位于地面的密封平面的上方。对此也还将进行详细说明。
所述间隙优选二维地形成，也可以将垂直偏心度方向上存在的边界条件考虑在内。这里要指出，间隙在至少一个水平的横向方向上的优选特征原则上独立于偏心度的方向，即通过偏心度实现的可调性可以通过由沿另一个方向、特别是与偏心度垂直的间隙实现的可调性进行组合。但优选二维的间隙，其中所述方向中的一个用于相对于通过偏心度实现的粗调进行的精调。
有利地可以在管接头上套插固定环，在将管接头插入容纳管中时所述固定环用作止挡并由此用作大小调节件。通过间隙导致形成的空腔附加地可以向上被覆盖，并且由此如上所述发挥一定的密封功能。
在另一个优选的实施形式中，管接头关于水平的剖切面具有这样的外横截面轮廓，所述外横截面轮廓至少通过一个平坦的部段不同于圆形。在其余的轮廓为圆弧形的情况下，所述平坦的部段为割线。所述平坦的部段与流入漏斗的上部的设计方案有一定的关系，就是说所述流入漏斗的上部在相应的水平方向上(即与所述平坦的部段垂直地)不应明显地突出于所述平坦的部段，确切地说，(在所述方向上)的突出最高优选达到管接头直径的20%，特别优选地突出15%、10%或者仅突出5%。合理的是，流入漏斗的上部此时朝另一侧相对于竖直的轴线偏心地错开。
特别是当地漏应尽可能靠近在容纳管上方对于管接头重要的边界、即靠近竖直的墙壁安装时，这种实施形式是有利的。通过所述平坦的部段和流入漏斗上部相应不突出的设计方案，此时所述边界超过容纳管伸出一段距离，而不会使得无法装入和取出流入漏斗。所述边界可以也一直延伸到紧邻所述平坦的部段或流入漏斗。为了说明这种情况参见具体实施方式部分。
由此，与所述偏心度以及必要时与管接头在容纳管中的间隙相结合，容纳管(以及连接在其上的部件)已经可以部分地被安装入所述边界、例如竖直的墙壁的下面，并且这里在最有利的情况下仅还需要考虑地漏在地面表面上的可见部分的尺寸，所述地面表面因此可以几乎与所述边界平齐。
所述平坦的部段这里不是必须是平直的，但这是优选的。所述平坦的部段也可以略微地弯曲，但具有明显大于管接头和容纳管的其余弯曲部的曲率半径。
所述容纳管优选不是简单地向上以管接头终止，而是具有从管接头水平向外延伸的结构，所述结构这里称为凸缘。这里所述凸缘不是必须是平坦的，并且所述凸缘也不是必须完整地绕排水管延伸。但如实施例所示，这两点都是优选的，其中凸缘同样优选但不是必须地设置在容纳管的上端上。这里凸缘可以在其内部的边缘过渡部上以倒角转入容纳管，以便便于导入管接头。
优选在凸缘上安装密封垫，所述密封垫是柔性的并且优选能外翻的，以便密封围绕凸缘的表面区域，以及以便优选地与延续的、例如覆盖整个淋浴区域的密封膜或密封垫连接。一个有利的实施形式设定，该密封垫优选在上侧注塑在凸缘上。
由于所述密封垫，例如使容纳管和管接头之间完美的密封，以及例如还有流入漏斗和地漏的连接在流入漏斗上的部件之间的完美密封，不再非常重要，这在很多方面是有利的并且实现了灵活性。
流入漏斗具有向上敞开的流入口，以便导出水。该流入口优选通过可见盖板(Sichtabdeckung)至少部分地遮盖，以便不会对美学上的外观产生明显干扰。这里，例如可以在盖板中或沿侧向在盖板旁边留出缝隙，以便允许水流过。优选所述盖板这样装配，使得该盖板能够在两个(也是关于竖直轴线)相对旋转180°的定向中安装。这有这样的优点，即，盖板不是必须得设计成双数对称的——若盖板的形状或者其装饰图案包括文字标识。就是说，当通过旋转流入漏斗来利用根据本实用新型的可调节性时，盖板仍可以相对于房间以希望的定向安装，就是说例如避免了，装饰图案或文字标识由此“上下颠倒”。
另一个实施形式设置了在盖板上从盖板出发向下延伸的篦嵌件，所述篦嵌件用作用于水中的污物、特别是毛发的过滤器或筛网。如其名称所述，所述篦嵌件具有篦齿状的结构，就是说杆状或弓状结构，所述结构的纵向至少具有主要的沿水平方向的分量，优选处于水平方向。此时特别是毛发挂在这些篦齿上并且易于被清除掉。就是说篦齿在一定程度上梳式地分布，其中，所述篦齿优选从共同的基体出发朝两个相反的侧面分别梳式地设置。
此外篦齿优选分布在多个水平平面上，就是说不是都分布在相同的竖直高度上。在该实施例中，存在三个分别具有四个篦齿的水平平面，其中每两个篦齿朝一侧突出。根据另一个优选的实施形式，在不同平面内的篦齿相互错开，就是说，例如一个平面的两个篦齿不是精确地位于其下面的平面的两个篦齿的上方，并且也不是精确地位于其上面的平面的两个篦齿的下方。最后，相对于竖直的剖切面，这些篦齿具有明显高的横截面轮廓，就是说高度大于宽度，优选高度是宽度的至少两倍，特别优选高度是宽度的至少三倍。这里篦齿可以在考虑到主流动方向的情况下相对于竖直方向略微倾斜(此时，高度是指相对于竖直方向倾斜的方向)。对此也参考实施例。
目前为止，主要说明了在水平方向上的可调节性。但根据本实用新型也可以设置另外的可调节性。如已经说明的那样，管接头能够以不同的深度插入接纳管中，其中固定环能够确定所述深度。由此实现了简单和优选的高度可调性;就是说可以以这种形式进行与地面的最终表面的高度适配。为此按所述形式在流入漏斗以及所有连接在流入漏斗上的部件(例如沟槽)与容纳管以及所有连接在容纳管上的部件(例如气味封和废水管道)之间进行竖直调节。
另一个可调性也涉及水平尺寸，但在这种情况下涉及优选淋浴沟槽的总长度。可能希望的是，对该长度进行单独的适配，这例如是因为淋浴沟槽在两个墙壁之间应在两侧平齐地延伸或者应与瓷砖图案相适配。这里优选设定，根据本实用新型的淋浴沟槽排水装置在流入漏斗之外，就是说在水平方向上在流入漏斗旁边，特别是在流入漏斗的两侧具有向上敞开的沟槽型材。这种沟槽型材此时通过简单地缩短，例如锯短，而单独地适配。必要时可以套插简单的端部段，以便安装视觉上的封闭部以及考虑对于沟槽而言常见的凹形的形状安装封闭的壁部，见实施例。
