申请日2015.07.31
公开(公告)日2016.01.13
IPC分类号C02F1/52; C02F1/48; C02F11/00
摘要
一种基于多种污染类型的应急水处理磁加载混凝反应器，属于水处理设备技术领域，由加药系统、混合反应系统和磁回收系统组成;所述加药系统连接混合反应系统;所述混合反应系统包括反应箱、竖流沉淀箱和中间水箱;所述竖流沉淀箱连接有反应箱、中间水箱和磁回收系统;所述磁回收系统连接加药系统。系统配置自主研发的磁加载混凝反应器，可在不同微污染水源条件下，通过工艺参数调整，达到生活饮用水水质要求。
权利要求书

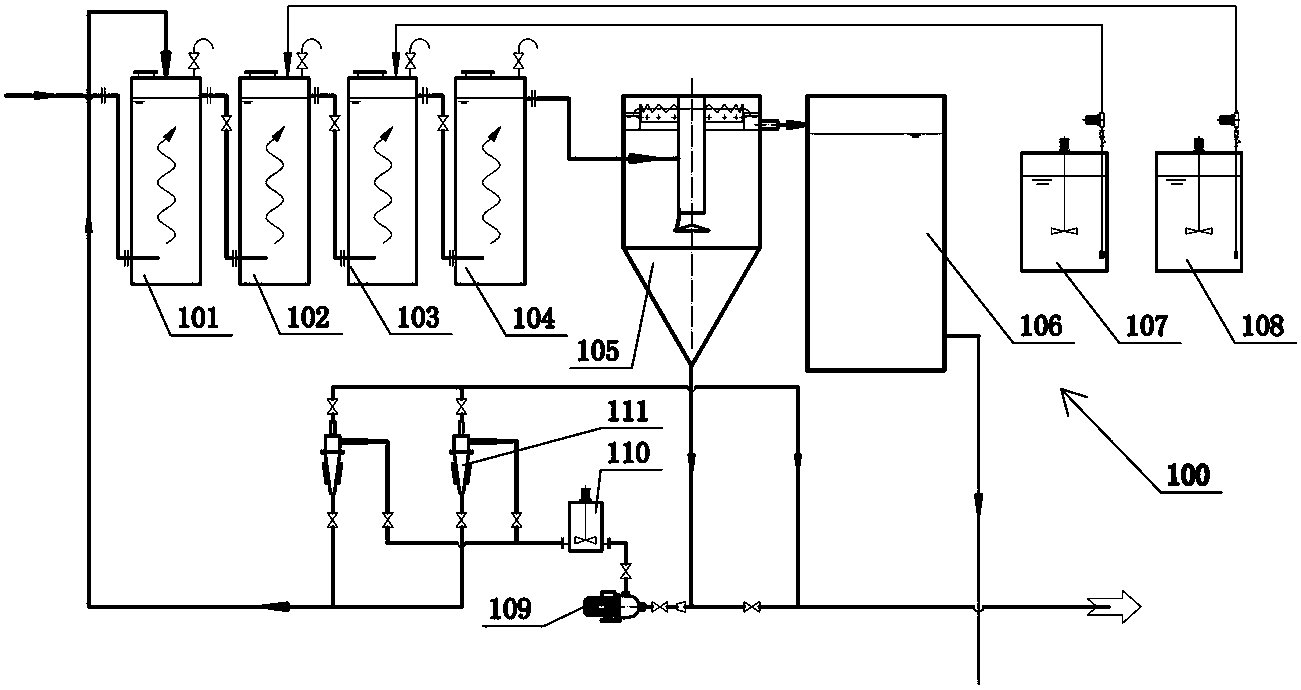

1.一种基于多种污染类型的应急水处理磁加载混凝反应器，其特征在于，由加药系统、混合反应系统和磁回收系统组成;所述加药系统连接混合反应系统;所述混合反应系统包括反应箱(104)、竖流沉淀箱(105)和中间水箱(106);所述竖流沉淀箱(105)连接有反应箱(104)、中间水箱(106)和磁回收系统;所述磁回收系统连接加药系统。
2.如权利要求1所述的一种基于多种污染类型的应急水处理磁加载混凝反应器，其特征在于，所述加药系统包括依次相连的磁粉混合箱(101)、PAC混合箱(102)、PAM混合箱(103);所述PAC混合箱(102)连接PAC盒(108);所述PAM混合箱(103)连接PAM盒(107)。
3.如权利要求1所述的一种基于多种污染类型的应急水处理磁加载混凝反应器，其特征在于，所述混合反应系统包括反应箱(104)、竖流沉淀箱(105)和中间水箱(106);所述反应箱(104)入口连接PAM混合箱(103)，出口连接竖流沉淀箱(105);所述竖流沉淀箱(105)包括中间桶体(105c)、外部桶体(105b)、进水管(105a)、溢流堰(105d)和隔板(105e);所述中间桶体(105c)中空形成蓄水腔;所述外部桶体(105b)套设于中间桶体(105c)外部形成沉淀腔;蓄水腔和沉淀腔用中间桶体(105c)分隔;所述进水管(105a)穿设于外部桶体(105b)和中间桶体(105c)，且进水管(105a)外端外露于外部桶体(105b)形成进水口，进入口与反应箱(104)相连，进水管(105a)内端穿设于中间桶体(105c)内部形成出水口;所述隔板(105e)呈圆环状，隔板(105e)外部固设于外部桶体(105b)内壁，隔板(105e)内部固定有溢流堰(105d);所述溢流堰(105d)上端面呈锯齿状;所述溢流堰(105d)、隔板(105e)和外部桶体(105b)围设成溢流槽(105j);所述外部桶体(105b)上穿设有与溢流槽(105j)相连通的出水管(105f);出水管(105f)与中间水箱(106)相连;所述中间桶体(105c)底面设置有挡水板(105g);挡水板(105g)下方设置呈倒圆台形的沉淀箱(105h);沉淀箱(105h)下方开设有排泥口(105i)。
4.如权利要求1所述的一种基于多种污染类型的应急水处理磁加载混凝反应器，其特征在于，所述磁回收系统包括污泥泵(109)、污泥粉碎器(110)、分离器(111);所述污泥粉碎器(110)一侧通过污泥泵(109)连接竖流沉淀箱(105)的排泥口(105i)，另一侧连接分离器(111);所述分离器(111)的出口连接磁粉混合箱(101)。
说明书
一种基于多种污染类型的应急水处理磁加载混凝反应器
技术领域
本实用新型属于水处理设备技术领域，具体涉及一种基于多种污染类型的应急水处理磁加载混凝反应器。
背景技术
水是人类的生命源泉，在各种人为和自然灾害中，安全饮用水的缺乏严重威胁着受灾民众的健康和生命。一方面，随着我国社会经济的快速发展，一些突发性的环境事件出现的概率不断增加，对城市饮用水水源地构成了严重威胁。典型的如1004年沱江高浓度氨氮污染(简阳段氨氮指标超标40至50倍)，1005年松花江苯类有机污染事件，1007年无锡市太湖蓝藻提前暴发，1012年镇江市苯酚泄漏进入自来水系统，1013年长治市一化工厂苯胺泄漏进入漳河上游。另一方面，自然灾害导致的饮用水污染或短缺也经常性地威胁着人们的饮水安全，典型的如地震导致供水系统破坏。此外，对于现代军事而言，作战单元应具备自给能力，军队在野战条件下，作战部队的饮用水和医疗队的输液用水供给是现代化军队后勤保障的一项重要内容。
对此，国家出台发布了一系列关于饮用水安全的文件通知。《国务院办公厅关于加强饮用水安全保障工作的通知》(1005年)指出切实做好饮用水安全保障工作是把以人为本真正落到实处的一项紧迫任务;环保部文件《关于进一步加强饮用水水源安全保障工作的通知》(1009年)指出应编制突发饮用水水源污染事故应急预案，加强应急演练，为处理重大突发污染事件提供管理及技术储备，有效防范饮用水安全风险;《中华人民共和国国民经济和社会发展第十二个五年规划纲要》中提出要加大环境保护力度，保障饮用水安全;国家工信部发布的《国家鼓励发展的重大环保技术装备目标(1011版)》将移动式水处理设备归入应急重大环保技术装备类目。
饮用水常规处理(混凝、沉淀、过滤、消毒工艺)较难实现复杂水质的净化，膜技术(尤其是超滤技术)能有效提高水的生物安全性，得到了较为广泛的应用。
磁加载絮凝沉淀技术是在磁种加载和外加磁场的作用下，借助外磁场将物质进行磁场处理，增强絮凝和磁聚结以达到高效沉降和过滤，从而达到强化分离过程的新兴水处理技术。与沉降、过滤等常规方法相比较，磁加载絮凝技术具有处理能力大、效率高、能量消耗少、设备简单紧凑等一系列优点。它不但已成功应用于高炉煤气洗涤水、炼钢烟尘净化废水、轧钢废水和烧结废水的净化，而且在其它工业废水、城市污水和生活污水的净化方面也有较好的发展前途。但基于此技术的移动式应急水处理设备则未见公开。
实用新型内容
本实用新型的目的在于克服上述提到的缺陷和不足，而提供一种基于多种污染类型的移动式应急水处理。
本实用新型实现其目的采用的技术方案如下。
一种基于多种污染类型的应急水处理磁加载混凝反应器，由加药系统、混合反应系统和磁回收系统组成;所述加药系统连接混合反应系统;所述混合反应系统包括反应箱、竖流沉淀箱和中间水箱;所述竖流沉淀箱连接有反应箱、中间水箱和磁回收系统;所述磁回收系统连接加药系统。
所述加药系统包括依次相连的磁粉混合箱、PAC混合箱、PAM混合箱;所述PAC混合箱连接PAC盒;所述PAM混合箱连接PAM盒。
所述混合反应系统包括反应箱、竖流沉淀箱和中间水箱;所述反应箱入口连接PAM混合箱，出口连接竖流沉淀箱;所述竖流沉淀箱包括中间桶体、外部桶体、进水管、溢流堰和隔板;所述中间桶体中空形成蓄水腔;所述外部桶体套设于中间桶体外部形成沉淀腔;蓄水腔和沉淀腔用中间桶体分隔;所述进水管穿设于外部桶体和中间桶体，且进水管外端外露于外部桶体形成进水口，进入口与反应箱相连，进水管内端穿设于中间桶体内部形成出水口;所述隔板呈圆环状，隔板外部固设于外部桶体内壁，隔板内部固定有溢流堰;所述溢流堰上端面呈锯齿状;所述溢流堰、隔板和外部桶体围设成溢流槽;所述外部桶体上穿设有与溢流槽相连通的出水管;出水管与中间水箱相连;所述中间桶体底面设置有挡水板;挡水板下方设置呈倒圆台形的沉淀箱;沉淀箱下方开设有排泥口。
所述磁回收系统包括污泥泵、污泥粉碎器、分离器;所述污泥粉碎器一侧通过污泥泵连接竖流沉淀箱的排泥口，另一侧连接分离器;所述分离器的出口连接磁粉混合箱。
本实用新型具有以下优点：满足多种水源条件，系统配置自主研发的磁加载混凝反应器，可在不同微污染水源条件下，通过工艺参数调整，达到生活饮用水水质要求。
