申请日2015.09.08
公开(公告)日2015.12.23
IPC分类号C02F1/16; B01D50/00; B01D53/78; B01D53/60; B01D53/86; B01D53/00; B01D53/80
摘要
本实用新型涉及环境保护技术领域，具体涉及一种脱硫废水零排放一体化装置。该装置包括通过烟道依次连接的锅炉、省煤器、空气预热器、除尘器、脱硫塔、湿式静电除尘器和烟囱，其中，空气预热器的入口烟道处布置雾化装置，且雾化装置通过管道连接至脱硫塔底部，雾化装置同时通过管道连接蒸汽源。废水经过蒸汽源的作用，通过雾化装置雾化成微小的水滴，利用高温烟气余热将水滴完全蒸发，其中含有污染物的盐分结晶成微小颗粒，被后续的除尘器捕捉，达到真正意义上的废水零排放。

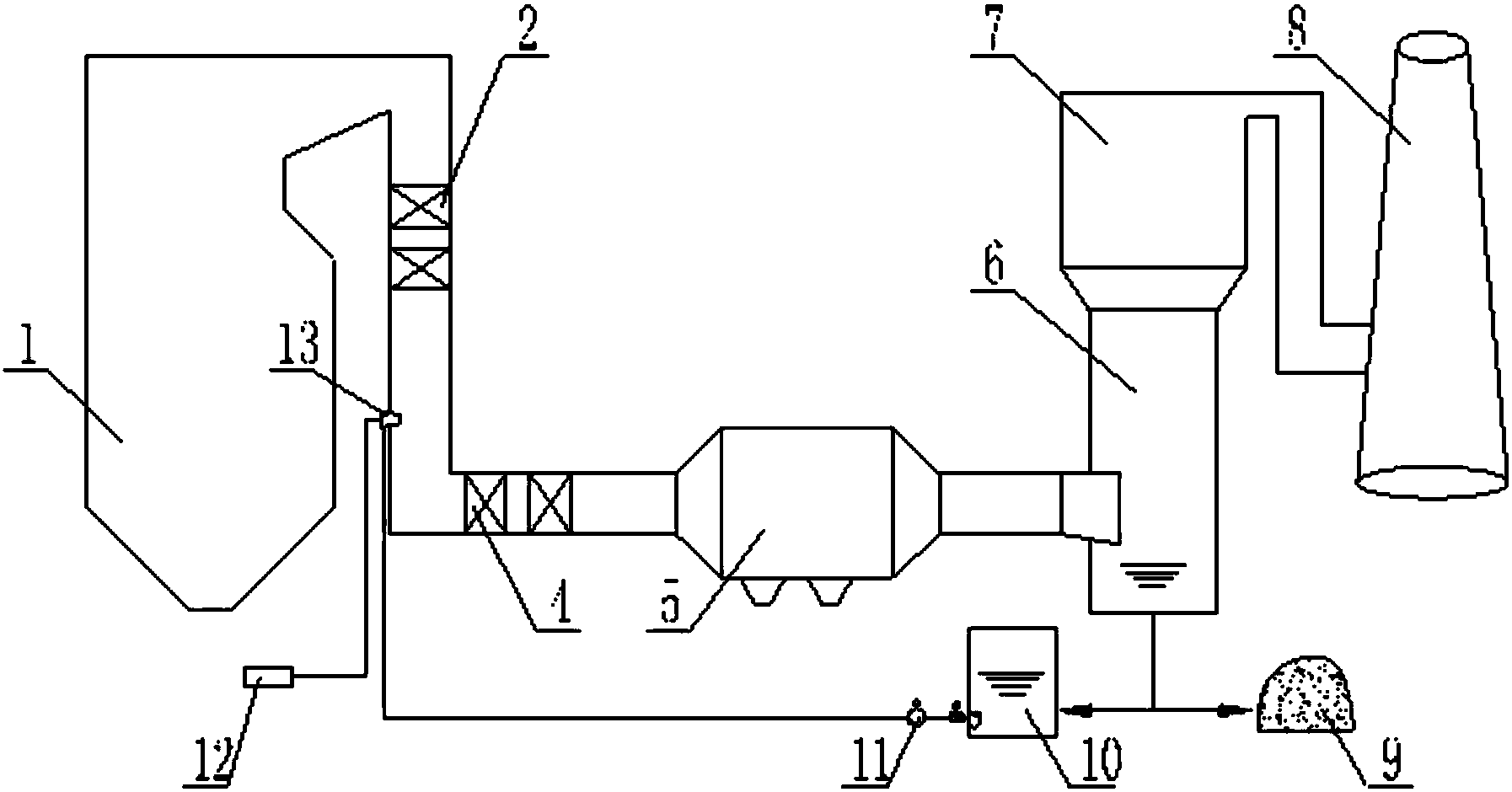

摘要附图
权利要求书
1.一种脱硫废水零排放一体化装置，其特征在于，包括通过烟道依次连接的锅炉、省 煤器、空气预热器、除尘器、脱硫塔、湿式静电除尘器和烟囱，其中，空气预热器的入口 烟道处布置雾化装置，且雾化装置通过管道连接至脱硫塔底部，雾化装置同时通过管道连 接蒸汽源。
2.如权利要求1所述的一种脱硫废水零排放一体化装置，其特征在于，所述省煤器和空 气预热器之间连接SCR反应器。
3.如权利要求2所述的一种脱硫废水零排放一体化装置，其特征在于，所述SCR反应器 的出口烟道与雾化装置相连。
4.如权利要求1或3所述的一种脱硫废水零排放一体化装置，其特征在于，所述雾化装 置依次通过水泵和水箱连接至脱硫塔底部。
5.如权利要求1或3所述的一种脱硫废水零排放一体化装置，其特征在于，所述雾化装 置为一种小粒径脱硫喷嘴。
6.如权利要求1所述的一种脱硫废水零排放一体化装置，其特征在于，所述蒸汽源为压 力为0.4-0.8MPa的低压蒸汽源。
7.如权利要求6所述的一种脱硫废水零排放一体化装置，其特征在于，所述蒸汽源为压 力为0.6MPa的低压蒸汽源。
说明书
一种脱硫废水零排放一体化装置
技术领域
本实用新型涉及环境保护技术领域，具体涉及一种脱硫废水零排放一体化装置。
背景技术
随着国家环保政策的日益严格，大部分在役火电机组和新建火电机组都配备了烟气脱 硫、脱硝装置，保证锅炉烟气达标排放。目前，燃煤电厂烟气脱硫、脱硝应用最广泛的是 石灰石-石膏湿法脱硫工艺及SCR脱硝工艺，在湿法脱硫工艺中，石膏浆液不断循环的过程， 会富集多种重金属元素及氯离子，产生一定数量的脱硫废水。脱硫废水中含有大量的杂质， 如悬浮物、无机盐离子、重金属离子等，需要进行净化处理才能排放。
目前国内外脱硫废水处理工艺主要采用物化法去除脱硫废水中的污染物，具有系统复 杂，投资和运行费用高，无法去除废水中的氯离子而对废水的重复利用造成了障碍等缺点。 如果这些问题得不到很好的解决，将严重影响各种脱硫废水处理工艺的工业应用。
实用新型内容
本实用新型的目的是利用脱硫废水零排放一体化技术根据电厂的整体烟气流程和废水 的特点进行统筹规划，采用高效雾化喷嘴将脱硫废水进行雾化，并喷入到合理尾部受热面 处，利用烟气高温条件将雾化废水蒸干，形成的固体颗粒随烟气进入除尘器进而被捕捉去 除，具有工艺简单、投资和运行费用低等优点。
为实现上述目的本实用新型的技术方案为：
一种脱硫废水零排放一体化装置，包括通过烟道依次连接的锅炉、省煤器、空气预热 器、除尘器、脱硫塔、湿式静电除尘器和烟囱，其中，空气预热器的入口烟道处布置雾化 装置，且雾化装置通过管道连接至脱硫塔底部，雾化装置同时通过管道连接蒸汽源。废水 经过蒸汽源的作用，通过雾化装置雾化成微小的水滴，利用高温烟气余热将水滴完全蒸发， 其中含有污染物的盐分结晶成微小颗粒，被后续的除尘器捕捉，达到真正意义上的废水零 排放。
优选的，所述省煤器和空气预热器之间连接SCR反应器。可以出去烟尘中的NOX。
进一步优选的，所述SCR反应器的出口烟道与雾化装置相连。
优选的，所述雾化装置依次通过水泵和水箱连接至脱硫塔底部。通过水箱收集脱硫塔 中产生废水，并且通过水泵将废水压入指雾化装置中，提高雾化装置的雾化效率。
优选的，所述雾化装置为小粒径脱硫喷嘴。可以增加废水的雾化速率。
优选的，所述蒸汽源为压力为0.4-0.8MPa的低压蒸汽源。提供蒸汽以增加雾化装置的 雾化效率。
进一步优选的，所述蒸汽源为压力为0.6MPa的低压蒸汽源。
本实用新型的有益效果是：
1)可实现真正意义上的脱硫废水零排放，方法实施简单，具有推广价值。
2)工艺简单、投资费用低、占地面积小，不需要使用任何化学药品，节约人力。
3)充分利用烟气余热，完全蒸发重污染脱硫废水，并改善含尘烟气进入除尘器前的湿 度，有利于提高除尘器的除尘效率。
