申请日2015.11.02
公开(公告)日2016.03.09
IPC分类号B01D36/02
摘要
一种新型采油专用污水过滤罐，在所述罐体上端设有进水口，在所述罐体内部依次设有矿石类过滤层、果蔬类过滤层、塑料类过滤层和承托层，在所述罐体的外表面上设有数个与所述矿石类过滤层、果蔬类过滤层、塑料类过滤层和承托层相对应的开口，在所述开口上设有与所述开口相适配的挡板，在所述挡板的内表面上设有与所述矿石类过滤层、果蔬类过滤层、塑料类过滤层和承托层相适配的过滤网，在所述挡板的外表面上设有拉环，在所述罐体底部设有出水口;通过本实用新型，不仅可有效提高污水过滤罐的过滤效率，而且方便对罐内污物进行清理，大大延长了污水过滤罐的使用寿命。
权利要求书

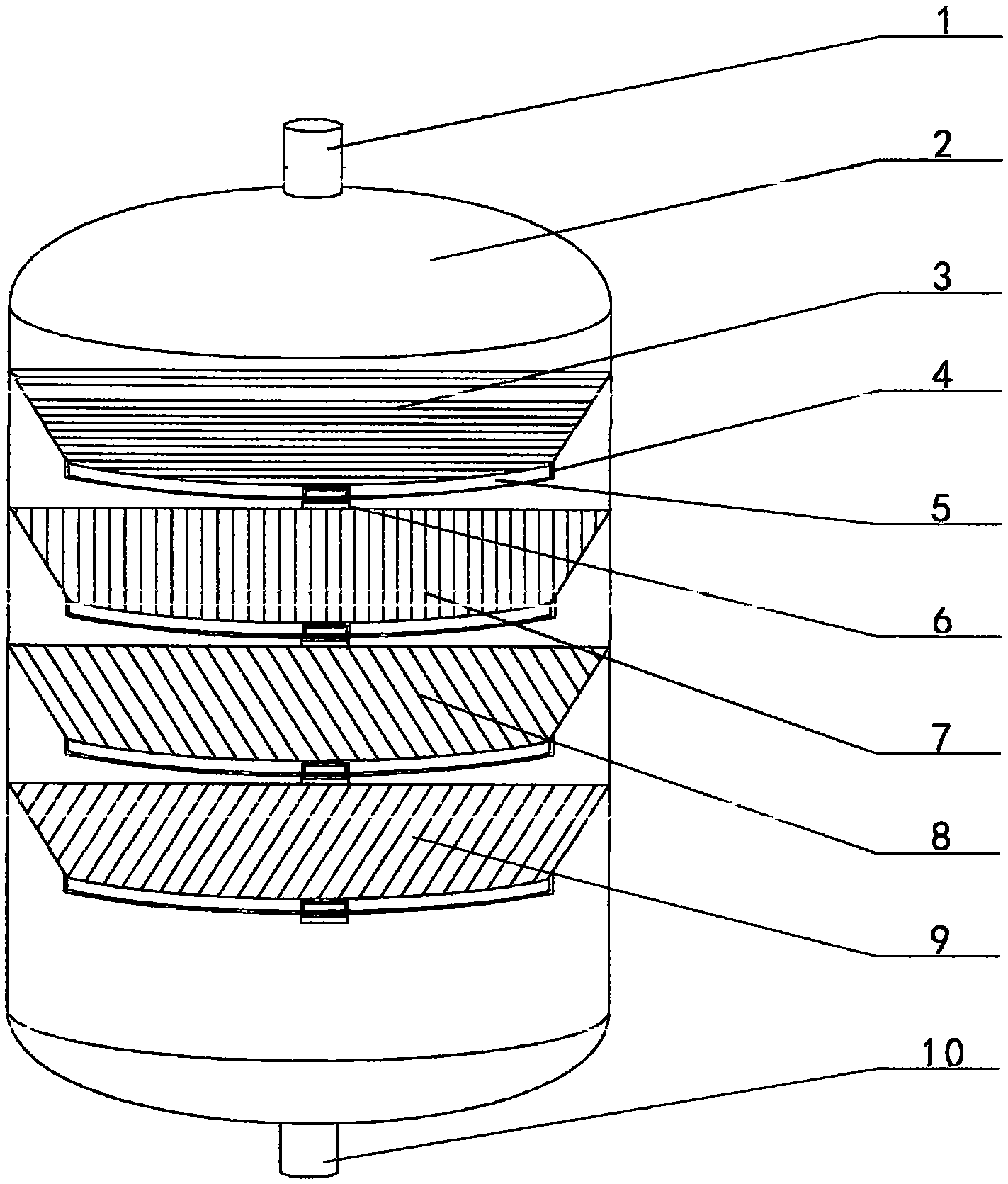

1.一种新型采油专用污水过滤罐，包括罐体(2)，其特征是：在所述罐体(2)上端设有进水口(1)，在所述罐体(2)内部依次设有矿石类过滤层(3)、果蔬类过滤层(7)、塑料类过滤层(8)和承托层(9)，在所述罐体(2)的外表面上设有数个与所述矿石类过滤层(3)、果蔬类过滤层(7)、塑料类过滤层(8)和承托层(9)相对应的开口(4)，在所述开口(4)上设有与所述开口(4)相适配的挡板(5)，在所述挡板(5)的内表面上设有与所述矿石类过滤层(3)、果蔬类过滤层(7)、塑料类过滤层(8)和承托层(9)相适配的过滤网(11)，在所述挡板(5)的外表面上设有拉环(6)，在所述罐体(2)底部设有出水口(10)。
2.根据权利要求1所述的新型采油专用污水过滤罐，其特征是：所述的矿石类过滤层(3)、果蔬类过滤层(7)、塑料类过滤层(8)和承托层(9)为倒梯形结构。
3.根据权利要求1所述的新型采油专用污水过滤罐，其特征是：所述的挡板(5)为可拆卸结构。
说明书
一种新型采油专用污水过滤罐
技术领域
本实用新型涉及一种教学教具，尤其是涉及一种新型采油专用污水过滤罐。
背景技术
公知的，污水处理(sewagetreatment，wastewatertreatment)：为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
人类面临水危机已是不争的事实。我国增加了对城市基础设施建设和环境保护的投入，强化环境综合治理，从而使污染物排放总量得到有效控制，部分地区和城市环境质量有所改善。但根据环境监测结果统计分析，我国水污染形势仍然非常严峻，各项污染物排放总量很大，污染程度仍处于相当高的水平。
采油污水经过处理后，回注至地质，补充地层能量，提高石油采收率。采油污水处理过程中重要的处理设备是采油污水过滤罐，目前在用的采油污水过滤罐滤料是不同粒径的石英砂滤料层组成，滤料单一，除油功能差，并且容易在经过冲洗、过滤后，出现严重的混层，过滤效果变差，滤料使用时间短，而且无法对罐内的污物进行清理，影响工作效率。
实用新型内容
为了克服背景技术中的不足，本实用新型公开了一种新型采油专用污水过 滤罐，通过本实用新型，不仅可有效提高污水过滤罐的过滤效率，而且方便对罐内污物进行清理，大大延长了污水过滤罐的使用寿命。
实现本实用新型的技术方案如下：
一种新型采油专用污水过滤罐，包括罐体，在所述罐体上端设有进水口，在所述罐体内部依次设有矿石类过滤层、果蔬类过滤层、塑料类过滤层和承托层，在所述罐体的外表面上设有数个与所述矿石类过滤层、果蔬类过滤层、塑料类过滤层和承托层相对应的开口，在所述开口上设有与所述开口相适配的挡板，在所述挡板的内表面上设有与所述矿石类过滤层、果蔬类过滤层、塑料类过滤层和承托层相适配的过滤网，在所述挡板的外表面上设有拉环，在所述罐体底部设有出水口。
所述的新型采油专用污水过滤罐，所述的矿石类过滤层、果蔬类过滤层、塑料类过滤层和承托层为倒梯形结构。
所述的新型采油专用污水过滤罐，所述的挡板为可拆卸结构。
本实用新型的有益效果是，本实用新型所述的一种新型采油专用污水过滤罐，通过设置多层滤料层，可大大增强污水的过滤效果;通过设置倒梯形结构，可方便过滤网对过滤下来的污物进行收集;通过设置挡板，可使得工作人员对过滤网上的污物进行清理;本实用新型结构简单，使用方便，不仅有效的提高了污水的过滤效率和质量，而且使得工作人员可方便快捷的对罐内污物进行清理，大大提延长了过滤罐的使用寿命。
